उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3G SDI BiDi SFP ट्रांसीवर | बिट दर: | 50 एमबी / एस - 2.97 जीबी / एस |
|---|---|---|---|
| वेवलेंथ: | TX1550nm / RX1310nm | अवयव: | डीएफबी लेस, पिन |
| योजक: | सिम्प्लेक्स एलसी | दूरी: | 3G-SDI . के लिए 40km |
| गारंटी: | 3 वर्ष | ओईएम / ओडीएम: | का समर्थन किया |
| कीवर्ड: | 3जी डिजिटल वीडियो एसएफपी | ||
| प्रमुखता देना: | RX1310nm ट्रांसमीटर रिसीवर मॉड्यूल,TX1550nm ट्रांसमीटर रिसीवर मॉड्यूल,SMPTE SFP |
||

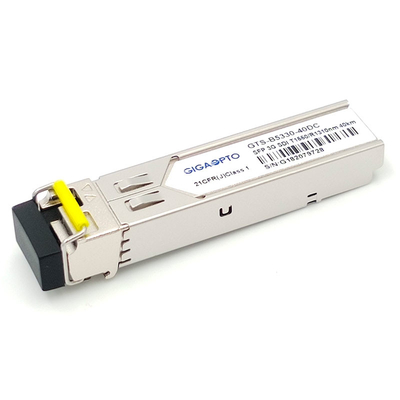

3Gb/s BiDi SFP TX1550nm/RX1310nm 40km वीडियो पैथोलॉजिकल पैटर्न SD/HD/3G-SDI LC SMF DDM MSA पिनआउट के लिए ट्रांसीवर मॉड्यूल
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3जी एसडीआई बीआईडीआई एसएफपी | भाग संख्या | GTS-B5330-40DC |
| बिट दर | 50Mb/s - 2.97Gb/s | पिन असाइनमेंट | एमएसए |
| मॉड्यूल प्रकार | ट्रांसमीटर + रिसीवर | तापमान | कॉम. |
| वेवलेंथ | TX1550nm / RX1310nm | फाइबर दूरी | 40 किमी @ जी.652 |
| इंटरफेस | सिम्प्लेक्स एलसी | फाइबर प्रकार | सिंगल-मोड फाइबर |
| ट्रांसमीटर प्रकार | DFB BiDi | रिसीवर प्रकार | नत्थी करना |
| वोल्टेज आपूर्ति | 3.3 | वर्तमान (अधिकतम) | 450mA |
| TX ऑप्टिकल पावर | -2~ +3डीबीएम | आरएक्स संवेदनशीलता (3जी-एसडीआई) | <-18dB (पीबीआरएस)2 |
| आरएक्स संवेदनशीलता (एचडी-एसडीआई) | <-21dB (पीबीआरएस)2 | ||
| आरएक्स संवेदनशीलता (एसडी-एसडीआई) | <-22dB (PBRS)2 | ||
| विलुप्त होने का अनुपात | >5.0dB | रिसीवर संतृप्ति | > 0dBm |
| पैथोलॉजिकल पैटर्न | चूक | वास्तविक समय निदान | समर्थित |
| ओईएम / ओडीएम | समर्थित | प्रोटोकॉल | एसएफपी एमएसए |
| अनुप्रयोग | SMPTE 297-2006 आज्ञाकारी विद्युत-से-ऑप्टिकल इंटरफेस उच्च-घनत्व वीडियो राउटर | ||
विवरण
Gigaopto का GTS-B5330-40DC 1 फाइबर BiDi SFP ऑप्टिकल ट्रांसीवर मॉड्यूल है जिसे SMPTE 297-2006 में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल प्रसारित करने और प्राप्त करने के लिए डिज़ाइन किया गया है।
ट्रांसीवर को 50 एमबीपीएस से 2.97 जीबीपीएस तक डेटा दरों को संचारित / प्राप्त करने के लिए डिज़ाइन किया गया है और एसएमपीटीई 259 एम, एसएमपीटीई 344 एम, एसएमपीटीई 292 एम और एसएमपीटीई 424 एम सीरियल रेट के लिए एसडीआई पैथोलॉजिकल पैटर्न का समर्थन करता है, अधिकतम 40 किमी की दूरी 3 जीबीपीएस पैथोलॉजिकल सिग्नल के साथ प्राप्त की जा सकती है। -मोड फाइबर (एसएमएफ) सिम्प्लेक्स एलसी कनेक्टर के साथ
यह 1310nm DFB लेजर ट्रांसमीटर के साथ है।रिसीवर अनुभाग एक ऑप्टिकल हेडर और एक सीमित पोस्ट-एम्पलीफायर आईसी में घुड़सवार एक एकीकृत 1550 एनएम डिटेक्टर प्रीम्प्लीफायर का उपयोग करता है।
ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C के माध्यम से उपलब्ध हैं।
नोट: इस द्वि-दिशात्मक इकाई का उपयोग किसी अन्य ट्रांसीवर (हमारे GTS-B3530-40DC) या पूरक तरंग दैर्ध्य के नेटवर्क उपकरण के साथ किया जाना चाहिए।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
