उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | एसडी / एचडी / 3 जी एसडीआई द्वि-दिशात्मक एसएफपी ट्रांसीवर | डेटा गति: | 3जीबी/सेक |
|---|---|---|---|
| वेवलेंथ: | TX1310nm / RX1550nm | अवयव: | डीएफबी + पिन |
| इंटरफेस: | नियंत्रण रेखा | पहुंच: | 3G-SDI . के लिए 40km |
| गारंटी: | 3 साल | ओईएम / ओडीएम: | का समर्थन किया |
| कीवर्ड: | एसडी / एचडी / 3 जी एसएफपी बीआईडीआई ट्रांसीवर मॉड्यूल | ||
| प्रमुखता देना: | एसडीआई वीडियो एसएफपी ट्रांसीवर,3 जी वीडियो एसएफपी ट्रांसीवर,एसडीआई ट्रांसीवर |
||

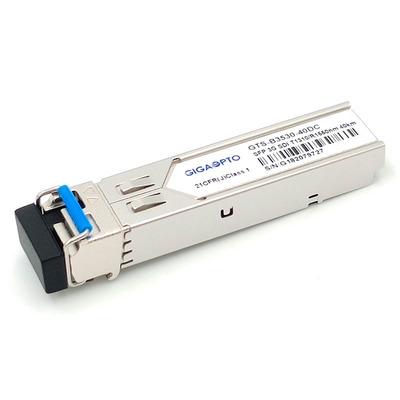

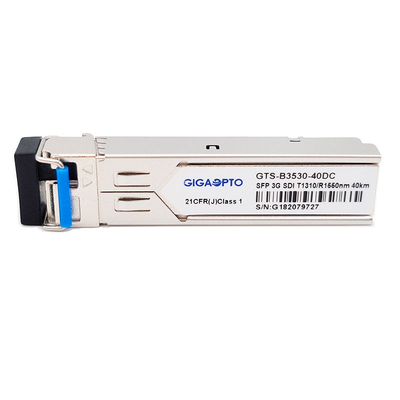

एसडी/एचडी/3जी एसडीआईवीडियोएसएफपी बीईदीएलसी TX1310nm RX1550nm 40km ट्रांसीवर मॉड्यूल MSA
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3G SDI द्वि-दिशात्मक SFP | भाग संख्या | GTS-B3530-40DC |
| डेटा गति | 2.97Gb/s | एमएसए/गैर-एमएसए पिनआउट | एमएसए |
| मॉड्यूल-प्रकार | ट्रान्सीवर | संचालन तापमान। | 0°C से 70°C |
| वेवलेंथ | TX1310nm / RX1550nm | अधिकतम ऑप्टिकल दूरी | 40 किमी |
| योजक | एलसी सिम्प्लेक्स यूपीसी | केबल प्रकार | एसएमएफ |
| ट्रांसमीटर प्रकार | DFB BiDi | रिसीवर प्रकार | नत्थी करना |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | कुल वर्तमान (अधिकतम) | 450mA |
| TX ऑप्टिकल पावर | -2~ +3डीबीएम | आरएक्स संवेदनशीलता (3जी-एसडीआई) | <-18dB (पीबीआरएस)2 |
| आरएक्स संवेदनशीलता (एचडी-एसडीआई) | <-21dB (पीबीआरएस)2 | ||
| आरएक्स संवेदनशीलता (एसडी-एसडीआई) | <-22dB (PBRS)2 | ||
| विलुप्त होने का अनुपात | >5.0dB | अधिभार | > 0dBm |
| पैथोलॉजिकल पैटर्न | सहायता | डीडीएम | हाँ |
| ओईएम / ओडीएम | समर्थित | गारंटी | 3 साल |
| आवेदन पत्र | सीरियल डिजिटल इंटरफेस (एसडीआई) मानक SMPTE 297-2006 संगत विद्युत-ऑप्टिकल इंटरफ़ेस रिमोट डिजिटल डिस्प्ले या सुरक्षा निगरानी प्रणाली पेशेवर वीडियो प्रसारण डिजिटल सिनेमा सिस्टम |
||
विवरण
Gigaopto का GTS-B3530-40DC 1 फाइबर BiDi SFP ऑप्टिकल ट्रांसीवर मॉड्यूल है जिसे SMPTE 297-2006 में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल प्रसारित करने और प्राप्त करने के लिए डिज़ाइन किया गया है।
ट्रांसीवर को 50 एमबीपीएस से 2.97 जीबीपीएस तक डेटा दरों को संचारित / प्राप्त करने के लिए डिज़ाइन किया गया है और एसएमपीटीई 259 एम, एसएमपीटीई 344 एम, एसएमपीटीई 292 एम और एसएमपीटीई 424 एम सीरियल रेट के लिए एसडीआई पैथोलॉजिकल पैटर्न का समर्थन करता है, अधिकतम 40 किमी की दूरी 3 जीबीपीएस पैथोलॉजिकल सिग्नल के साथ प्राप्त की जा सकती है। -मोड फाइबर (एसएमएफ) सिम्प्लेक्स एलसी कनेक्टर के साथ
यह 1310nm DFB लेजर ट्रांसमीटर के साथ है।रिसीवर अनुभाग एक ऑप्टिकल हेडर और एक सीमित पोस्ट-एम्पलीफायर आईसी में घुड़सवार एक एकीकृत 1550 एनएम डिटेक्टर प्रीम्प्लीफायर का उपयोग करता है।
ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C के माध्यम से उपलब्ध हैं।
नोट: इस द्वि-दिशात्मक इकाई का उपयोग किसी अन्य ट्रांसीवर (हमारे GTS-B5330-40DC) या पूरक तरंग दैर्ध्य के नेटवर्क उपकरण के साथ किया जाना चाहिए।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
