उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3G SMPTE BiDi ऑप्टिकल ट्रांसीवर | बैंडविड्थ: | 50Mb/s - 2.97Gb/s |
|---|---|---|---|
| वेवलेंथ: | TX1550nm / RX1310nm | अवयव: | डीएफबी लेजर / पिन |
| योजक: | सिम्प्लेक्स एलसी | दूरी: | 3G-SDI . के लिए 10km |
| कीवर्ड 1: | एसडी / एचडी / 3 जी एसएफपी बीआईडीआई मॉड्यूल | कीवर्ड 2: | एसडी/एचडी/3जी प्रसारण एसएफपी |
| प्रमुखता देना: | 3Gb/S सिंगल मोड BiDi SFP,10km सिंगल मोड BiDi SFP,BiDi SFP मॉड्यूल |
||
3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km ट्रांसमीटर और SD/HD/3G-SDI LC SMF DDM के लिए रिसीवर मॉड्यूल
कार्यात्मक विनिर्देश
| पीउत्पाद का नाम | 3जी एसएमपीटीई बीआईडीआई एसएफपी | भाग संख्या | GTS-B5330-10DC |
| बिट दर | 50Mbit/s - 2.97Gbit/s | एमएसए पिनआउट | हाँ |
| मॉड्यूल-प्रकार | ट्रांसमीटर + रिसीवर | अस्थायी। | कॉम. |
| वेवलेंथ | TX1550nm / RX1310nm | फाइबर दूरी | 10 किमी |
| योजक | सिम्प्लेक्स एलसी | फाइबर प्रकार | एसएमएफ |
| एलडी प्रकार | DFB BiDi | पीडी प्रकार | नत्थी करना |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | कुल वर्तमान (विशिष्ट) | 200mA |
| TX पावर (डीबीएम) | -5 ~ 0 डीबीएम | के लिए संवेदनशीलता SMPTE 424M 2.97 Gb/s | <-18dBm (पैथोलॉजिकल) |
| के लिए संवेदनशीलता SMPTE 292M 1.485 Gb/s | <-20dBm (पैथोलॉजिकल) | ||
| विलुप्त होने का अनुपात | >5.0dB | शक्ति-बजट | 12dB |
| पैथोलॉजिकल पैटर्न | सहायता | डीडीएम | हाँ |
| लेजर सुरक्षा | वर्ग 1 | ओईएम / ओडीएम | समर्थित |
| प्रोटोकॉल | एसएफपी एमएसए | ||
| आवेदन पत्र | एसडी/एचडी/3जी एसडीआई | ||
विवरण

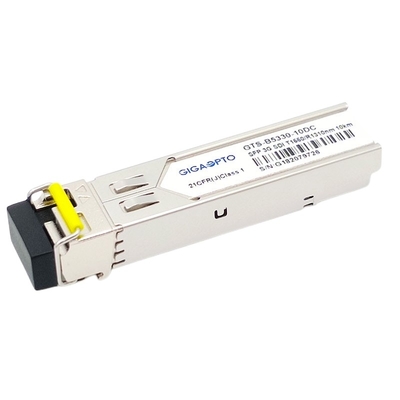

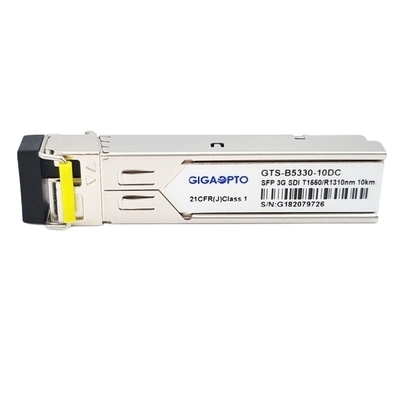

Gigaopto का GTS-B5330-10DC 1 फाइबर द्विदिश SFP ऑप्टिकल ट्रांसीवर मॉड्यूल है जिसे SMPTE 297-2006 में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल प्रसारित करने और प्राप्त करने के लिए डिज़ाइन किया गया है।
ट्रांसीवर को 50 एमबीपीएस से 2.97 जीबीपीएस तक डेटा दरों को संचारित / प्राप्त करने के लिए डिज़ाइन किया गया है और एसएमपीटीई 259 एम, एसएमपीटीई 344 एम, एसएमपीटीई 292 एम और एसएमपीटीई 424 एम सीरियल रेट के लिए एसडीआई पैथोलॉजिकल पैटर्न का समर्थन करता है, अधिकतम 10 किमी की दूरी 3 जीबीपीएस पैथोलॉजिकल सिग्नल के साथ प्राप्त की जा सकती है। -मोड फाइबर (एसएमएफ) सिम्प्लेक्स एलसी कनेक्टर के साथ
यह 1550nm DFB लेजर ट्रांसमीटर के साथ है।रिसीवर अनुभाग एक ऑप्टिकल हेडर और एक सीमित पोस्ट-एम्पलीफायर आईसी में घुड़सवार एक एकीकृत 1310 एनएम डिटेक्टर प्रीम्प्लीफायर का उपयोग करता है।
ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C के माध्यम से उपलब्ध हैं।
नोट: इस द्वि-दिशात्मक इकाई का उपयोग किसी अन्य ट्रांसीवर या पूरक तरंग दैर्ध्य के नेटवर्क उपकरण के साथ किया जाना चाहिए।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
