उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3G डिजिटल वीडियो BiDi SFP | बैंडविड्थ: | 50 एमबीपीएस - 2.97 जीबीपीएस |
|---|---|---|---|
| वेवलेंथ: | 1310nm-TX/1550nm-RX | ऑप्टिकल घटक: | डीएफबी+पिन |
| योजक: | सिम्प्लेक्स एलसी | हस्तांतरण: | 3G-SDI . के लिए 10km |
| गारंटी: | 3 वर्ष | कीवर्ड 1: | एसडी / एचडी / 3 जी एसएफपी बीआईडीआई ट्रांसीवर मॉड्यूल |
| कीवर्ड 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| प्रमुखता देना: | एमएसए एसएफपी बीआईडीआई,वीडियो एसएफपी बीआईडीआई,10 किमी ट्रांसीवर मॉड्यूल |
||

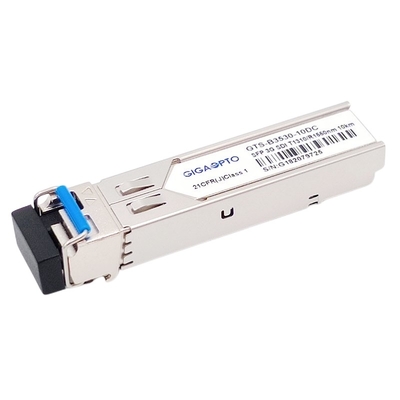

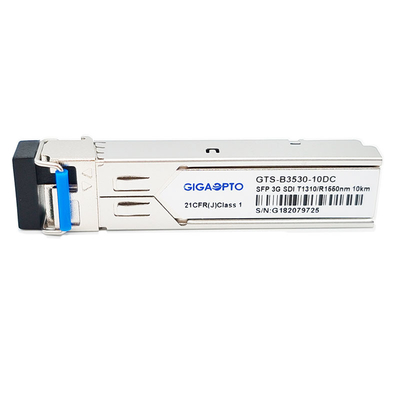

3G BiDi SFP 1310nm-TX/1550nm-RX 10km वीडियो पैथोलॉजिकल पैटर्न SD/HD/3G-SDI LC SMF DMI MSA पिनआउट के लिए ट्रांसीवर मॉड्यूल
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3G डिजिटल वीडियो BiDi SFP | भाग संख्या | GTS-B3530-10DC |
| डेटा गति | 2.97Gb/s | एमएसए पिनआउट | हाँ |
| मॉड्यूल-प्रकार | ट्रान्सीवर | संचालन तापमान। | 0°C से 70°C |
| वेवलेंथ | 1310nm-TX/1550nm-RX | दूरी | 10 किमी |
| योजक | नियंत्रण रेखा | मीडिया | एसएमएफ |
| ट्रांसमीटर प्रकार | DFB BiDi | रिसीवर प्रकार | नत्थी करना |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | कुल वर्तमान (विशिष्ट) | 200mA |
| TX ऑप्टिकल पावर | -5 ~ 0 डीबीएम | संवेदनशीलता प्राप्त करें | <-18dB (PRBS 223-1, BER=1E-12) |
| विलुप्त होने का अनुपात | >5.0dB | पावरबजट | 13dB |
| पैथोलॉजिकल पैटर्न | चूक | निदान | हाँ |
| ओईएम / ओडीएम | समर्थित | गारंटी | 3 वर्ष |
| आवेदन पत्र | एसडी/एचडी/3जी एसडीआई | ||
विवरण
Gigaopto का GTS-B3530-10DC 1 फाइबर द्विदिश SFP ऑप्टिकल ट्रांसीवर मॉड्यूल है जिसे SMPTE 297-2006 में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल प्रसारित करने और प्राप्त करने के लिए डिज़ाइन किया गया है।
ट्रांसीवर को 50 एमबीपीएस से 2.97 जीबीपीएस तक डेटा दरों को संचारित / प्राप्त करने के लिए डिज़ाइन किया गया है और एसएमपीटीई 259 एम, एसएमपीटीई 344 एम, एसएमपीटीई 292 एम और एसएमपीटीई 424 एम सीरियल रेट के लिए एसडीआई पैथोलॉजिकल पैटर्न का समर्थन करता है, अधिकतम 10 किमी की दूरी 3 जीबीपीएस पैथोलॉजिकल सिग्नल के साथ प्राप्त की जा सकती है। एक सिम्प्लेक्स एलसी कनेक्टर के साथ -मोड फाइबर (एसएमएफ)
ट्रांसीवर में तीन खंड होते हैं: एक 1310nm DFB लेजर ट्रांसमीटर, एक 1550nm पिन फोटोडायोड एक ट्रांस-प्रतिबाधा पूर्व-एम्पलीफायर (TIA), रेक्लॉकर और एक MCU नियंत्रक के साथ एकीकृत होता है।ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी + 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C के माध्यम से उपलब्ध हैं।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
