उत्पाद विवरण:
|
| वस्तु: | 3G SMPTE वीडियो CWDM SFP | बैंडविड्थ: | 50 Mbit/s - 2.97 Gbit/s |
|---|---|---|---|
| तरंग दैर्ध्य / चैनल: | 1270~1610एनएम/सी21~सी61 सीडब्ल्यूडीएम | ऑप्टिकल घटक: | डीएफबी/पिन |
| इंटरफेस: | डुप्लेक्स एलसी | दूरी: | 40 किमी |
| गारंटी: | 36 महीने | कीवर्ड 1: | एसडी/एचडी/3जी एसडीआई सीडब्ल्यूडीएम एसएफपी |
| कीवर्ड 2: | ST420 3G एसडीआई ट्रांसीवर | ||
| प्रमुखता देना: | 3Gb/S SFP ट्रांसीवर मॉड्यूल,वीडियो SFP ट्रांसीवर मॉड्यूल,CWDM ट्रांसीवर |
||

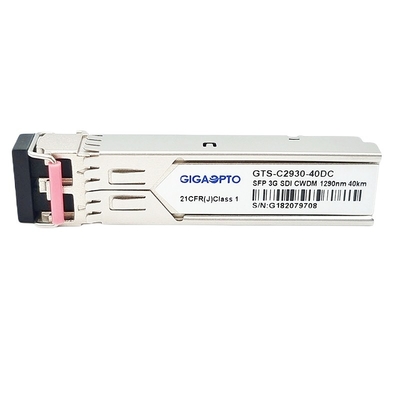

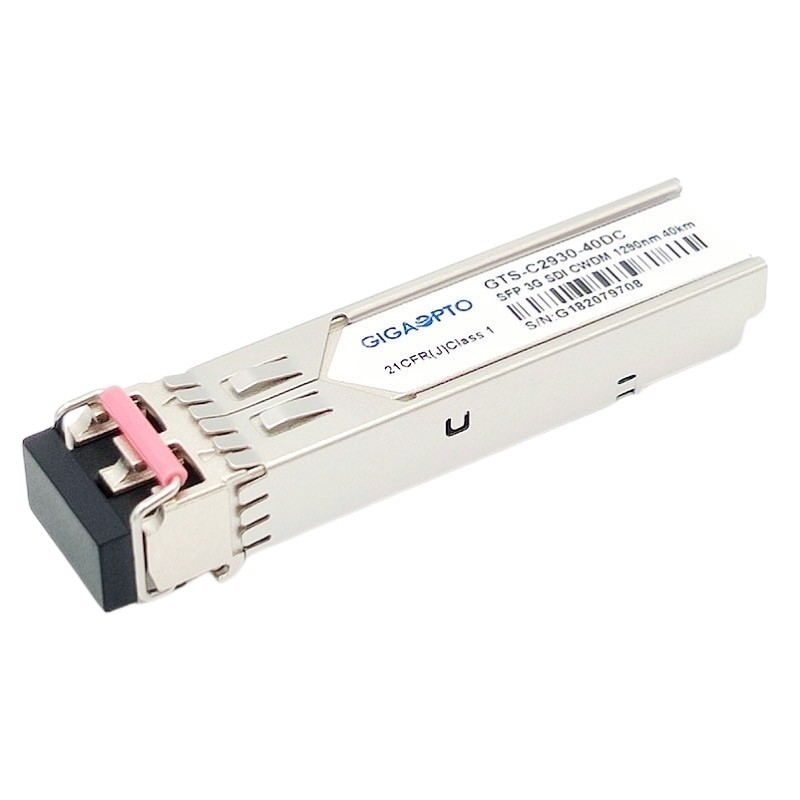

3 जी SDIएमएसएवीडियो एसएफपी सीडब्ल्यूडीएम 1271~1611nm ऑप्टिकल ट्रांसीवर मॉड्यूल40 किमी एसएमएफ एलसी डोम
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3जी-एसडी/एचडी/3जी-एसडीआई एसएफपी | भाग संख्या | GTS-Cxx30-40DC |
| बैंडविड्थ | 50 एमबीपीएस - 2.97 जीबीपीएस | एमएसए पिनआउट | हाँ |
| मॉड्यूल-प्रकार | ट्रांसमीटर + रिसीवर | पर्यावरण | ऑपरेटिंग: 0 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
| तरंग दैर्ध्य चैनल | सीडब्ल्यूडीएम (1270 ~ 1610) एनएम | अधिकतम पहुंच | 40 किमी |
| कनेक्टर प्रकार | डुप्लेक्स एलसी | मीडिया | एसएमएफ जी.652 |
| ट्रांसमीटर प्रकार | डीएफबी सीडब्ल्यूडीएम | पीडी प्रकार | नत्थी करना |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | कुल करंट | 400mA (अधिकतम) |
| ट्रांसमीटर आउटपुट पावर | -2 ~ +3dBm | आरएक्स संवेदनशीलता (एसडी-एसडीआई) | <-20dB (पीआरबीएस) |
| आरएक्स संवेदनशीलता (एचडी-एसडीआई) | <-20dB (पीआरबीएस) | ||
| आरएक्स संवेदनशीलता (3जी-एसडीआई) | <-20dB (पीआरबीएस) | ||
| विलुप्त होने का अनुपात | >5.0dB | आरएक्स अधिभार | > 0dBm |
| पैथोलॉजिकल पैटर्न | चूक | डीडीएमआई | हाँ |
| वारंटी समय | 3 साल | ओईएम / ओडीएम | समर्थित |
| आवेदन पत्र | SMPTE 424M (2.97Gb/s), SMPTE 292M (1.485Gb/s), SMPTE 259M (270/360Mb/s), हाई-डेंसिटी वीडियो राउटर, ब्रॉडकास्ट कैमरा, गीगाबिट ईथरनेट, OC-48 और 2x फाइबर चैनल | ||
का विवरणडिजिटल वीडियो 3जी सीडब्ल्यूडीएम एसएफपी 1270 एनएम ~ 1610एनएम40 किमीट्रांसीवर श्रृंखला
यह 3G-SDI CWDM SFP ट्रांसीवर मॉड्यूल 50Mbps से 2.97Gbps तक दोहरे चैनल ट्रांसमिट / डेटा दर प्राप्त करने के लिए डिज़ाइन किया गया है और विशेष रूप से SMPTE259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है। दर, अधिकतम संचरण दूरी डुप्लेक्स एलसी कनेक्टर के साथ सिंगल-मोड फाइबर (एसएमएफ) पर 40 किमी तक पहुंच सकती है।
यह मॉड्यूल CWDM तरंग दैर्ध्य के नाममात्र तरंग दैर्ध्य पर संचालित होता है।1270nm से 1610nm तक अठारह केंद्र तरंग दैर्ध्य उपलब्ध हैं, प्रत्येक चरण 20nm के साथ, यह ग्राहक को नए फाइबर स्ट्रैंड को जोड़े बिना मौजूदा वीडियो ऑप्टिकल इन्फ्रास्ट्रक्चर की बैंडविड्थ बढ़ाने में मदद करता है
ट्रांसीवर में तीन खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर, एक पिन फोटोडायोड एक ट्रांस-प्रतिबाधा प्रीम्प्लीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C के माध्यम से उपलब्ध हैं।
मॉड्यूल पूरी तरह से SMPTE 297M-2006 के अनुरूप है।

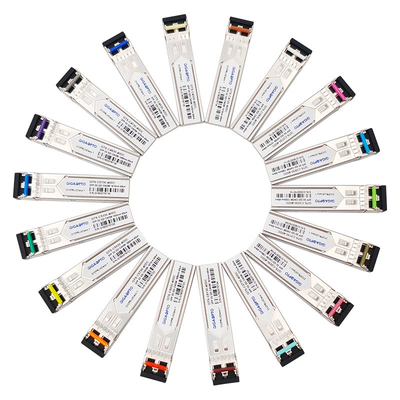

आदेश की जानकारी
| भाग संख्या | विवरण- डिजिटल वीडियो 3G CWDM | सीडब्ल्यूडीएम चैनल | पहुंच | एमएसए | कुंडी रंग |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm / -C27 | 40 किमी | यू | हलका बैंगनी |
| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290एनएम/-सी29 | 40 किमी | यू | आसमानी नीला |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310एनएम/-सी31 | 40 किमी | यू | पीले हरे |
| जीटीएस-सी3330-40डीसी | 3G-SDI CWDM SFP | 1330एनएम/-सी33 | 40 किमी | यू | पीला गेरू |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350एनएम/-सी35 | 40 किमी | यू | गुलाबी |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370एनएम/-सी37 | 40 किमी | यू | बेज |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390एनएम/-सी39 | 40 किमी | यू | सफेद |
| जीटीएस-सी4130-40डीसी | 3G-SDI CWDM SFP | 1410एनएम/-सी41 | 40 किमी | यू | चाँदी |
| जीटीएस-सी4330-40डीसी | 3G-SDI CWDM SFP | 1430एनएम/-सी43 | 40 किमी | यू | काला |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450एनएम/-सी45 | 40 किमी | यू | पीले नारंगी |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm / -C47 | 40 किमी | यू | स्लेटी |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490एनएम/-सी49 | 40 किमी | यू | वोलेट |
| जीटीएस-सी5130-40डीसी | 3G-SDI CWDM SFP | 1510एनएम/-सी51 | 40 किमी | यू | नीला |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530एनएम/-सी53 | 40 किमी | यू | हरा |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550एनएम/-सी55 | 40 किमी | यू | पीला |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570एनएम/-सी57 | 40 किमी | यू | संतरा |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590एनएम/-सी59 | 40 किमी | यू | लाल |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610एनएम/-सी61 | 40 किमी | यू | भूरा |
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
3G SMPTE वीडियो CWDM SFP, 1270nm-1610nm, 40km डुअल LC, MSA पिनआउट
