उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | CWDM SFP 3G-SDI ट्रांसीवर | बिट दर: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| वेवलेंथ: | 1270~1610एनएम सीडब्ल्यूडीएम | योजक: | डुप्लेक्स एलसी |
| दूरी: | 20 किमी | गारंटी: | 3 साल |
| कीवर्ड 1: | 3G CWDM SFP ट्रांसीवर मॉड्यूल | कीवर्ड 2: | वीडियो एसएफपी ऑप्टिकल ट्रांसीवर |
| प्रमुखता देना: | 3G SFP ट्रांसीवर मॉड्यूल,SDI SFP ट्रांसीवर मॉड्यूल,1610nm CWDM ट्रांसीवर मॉड्यूल |
||
एमएसए सीडब्ल्यूडीएम1270~1610एनएमएसडी / एचडी / 3 जी-एसडीआई ट्रांसमीटर और रिसीवर वीडियो पैथोलॉजिकल पैटर्न के लिए एसएफपी ट्रांसीवर एसएफपी ट्रांसीवर मॉड्यूल
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3G CWDM वीडियो SFP | बिट दर | 50Mbit/s - 2.97Gbit/s |
| मॉड्यूल प्रकार | ट्रांसमीटर + रिसीवर | एमएसए/गैर-एमएसए पिनआउट | एमएसए |
| बनाने का कारक | एसएफपी | परिचालन तापमान | व्यावसायिक |
| तरंग दैर्ध्य चैनल | सीडब्ल्यूडीएम (1270 ~ 1610) एनएम | दूरी | 20 किमी |
| ऑप्टिकल कनेक्टर | डुप्लेक्स एलसी | मीडिया | एसएमएफ |
| लेजर प्रकार | डीएफबी सीडब्ल्यूडीएम | पीडी प्रकार | नत्थी करना |
| वोल्टेज आपूर्ति | 3.3 | बिजली आपूर्ति करें | 400mA (टाइप।) |
| TX पावर | -5 ~ 0 डीबीएम | रिसीवर संवेदनशीलता | < -18dB |
| पावर-बजट | 13dB | रिसीवर अधिभार | > -3 डीबीएम |
| डीडीएम/डीएमआई | समर्थित | विलुप्त होने-अनुपात | >6dB |
| पैथोलॉजिकल पैटर्न | साथ | गारंटी | 3 वर्ष |
| ओईएम / ओडीएम | समर्थित | वज़न | 25 ग्राम |
| आवेदन पत्र | एसडी/एचडी/3जी एसडीआई | ||
उत्पादों का विवरण3जी-एसडीआई सीडब्ल्यूडीएम एसएफपी 1270 एनएम ~ 1610nm ट्रांसीवर श्रृंखला
यह 3G-SDI CWDM SFP ट्रांसीवर मॉड्यूल 50Mbps से 2.97Gbps तक डेटा दरों को संचारित/प्राप्त करने के लिए डिज़ाइन किया गया है और विशेष रूप से SMPTE259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।मॉड्यूल पूरी तरह से SMPTE 297M-2006 के अनुरूप है।

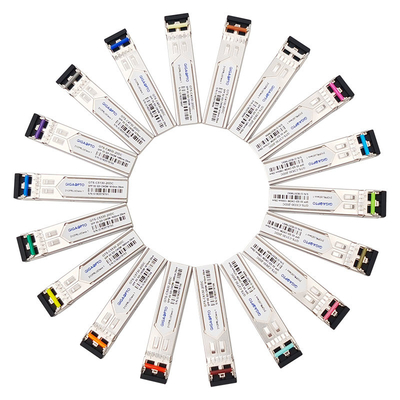

यह 2.97Gbps पैथोलॉजिकल सिग्नल पर सिंगल-मोड फाइबर पर 20km की अधिकतम संचरण दूरी प्रदान करता है।यह सभी 18 CWDM चैनलों के लिए 1271nm से 1611nm तरंग दैर्ध्य के लिए उपलब्ध है, इससे ग्राहक को नए फाइबर स्ट्रैंड्स को जोड़े बिना मौजूदा वीडियो ऑप्टिकल इन्फ्रास्ट्रक्चर की बैंडविड्थ बढ़ाने में मदद मिलती है।
ट्रांसीवर में तीन खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर, एक पिन फोटोडायोड एक ट्रांस-प्रतिबाधा प्रीम्प्लीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
अंतर्निहित डिजिटल डायग्नोस्टिक्स मॉनिटरिंग (डीडीएम) रीयल-टाइम ऑपरेटिंग पैरामीटर तक पहुंच की अनुमति देता है।
विशेषताएँ
आवेदन पत्र
आदेश की जानकारी
| भाग संख्या | विवरण | डेटा गति | सीडब्ल्यूडीएम चैनल | केबल दूरी | कुंडी रंग |
| GTS-C2730-20DC | 3G SDI SMPTE CWDM DFB SFP 1270nm पिन 20km SMF डुअल LC MSA | 3जी | 1270nm / -C27 | 20 किमी | हलका बैंगनी |
| GTS-C2930-20DC | 3G SDI SMPTE CWDM DFB SFP 1290nm पिन 20km SMF डुअल LC MSA | 3जी | 1290एनएम/-सी29 | 20 किमी | आसमानी नीला |
| GTS-C3130-20DC | 3G SDI SMPTE CWDM DFB SFP 1310nm पिन 20km SMF डुअल LC MSA | 3जी | 1310एनएम/-सी31 | 20 किमी | पीले हरे |
| GTS-C3330-20DC | 3G SDI SMPTE CWDM DFB SFP 1330nm पिन 20km SMF डुअल LC MSA | 3जी | 1330एनएम/-सी33 | 20 किमी | पीला गेरू |
| GTS-C3530-20DC | 3G SDI SMPTE CWDM DFB SFP 1350nm पिन 20km SMF डुअल LC MSA | 3जी | 1350एनएम/-सी35 | 20 किमी | गुलाबी |
| GTS-C3730-20DC | 3G SDI SMPTE CWDM DFB SFP 1370nm पिन 20km SMF डुअल LC MSA | 3जी | 1370एनएम/-सी37 | 20 किमी | बेज |
| GTS-C3930-20DC | 3G SDI SMPTE CWDM DFB SFP 1390nm पिन 20km SMF डुअल LC MSA | 3जी | 1390एनएम/-सी39 | 20 किमी | सफेद |
| GTS-C4130-20DC | 3G SDI SMPTE CWDM DFB SFP 1410nm पिन 20km SMF डुअल LC MSA | 3जी | 1410एनएम/-सी41 | 20 किमी | चाँदी |
| GTS-C4330-20DC | 3G SDI SMPTE CWDM DFB SFP 1430nm पिन 20km SMF डुअल LC MSA | 3जी | 1430एनएम/-सी43 | 20 किमी | काला |
| GTS-C4530-20DC | 3G SDI SMPTE CWDM DFB SFP 1450nm पिन 20km SMF डुअल LC MSA | 3जी | 1450एनएम/-सी45 | 20 किमी | पीले नारंगी |
| GTS-C4730-20DC | 3G SDI SMPTE CWDM DFB SFP 1470nm पिन 20km SMF डुअल LC MSA | 3जी | 1470nm / -C47 | 20 किमी | स्लेटी |
| GTS-C4930-20DC | 3G SDI SMPTE CWDM DFB SFP 1490nm पिन 20km SMF डुअल LC MSA | 3जी | 1490एनएम/-सी49 | 20 किमी | वोलेट |
| जीटीएस-सी5130-20डीसी | 3G SDI SMPTE CWDM DFB SFP 1510nm पिन 20km SMF डुअल LC MSA | 3जी | 1510एनएम/-सी51 | 20 किमी | नीला |
| GTS-C5330-20DC | 3G SDI SMPTE CWDM DFB SFP 1530nm पिन 20km SMF डुअल LC MSA | 3जी | 1530एनएम/-सी53 | 20 किमी | हरा |

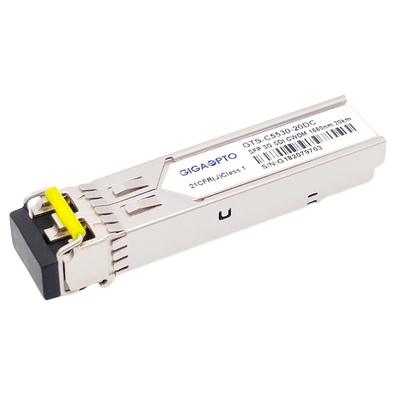

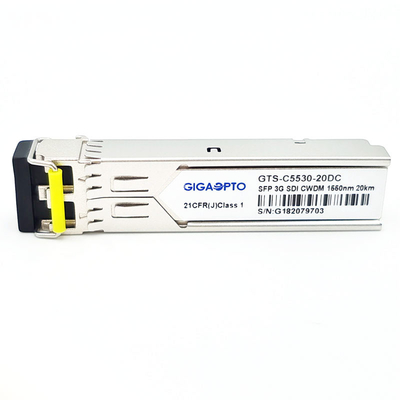

| GTS-C5530-20DC | 3G SDI SMPTE CWDM DFB SFP 1550nm पिन 20km SMF डुअल LC MSA | 3जी | 1550एनएम/-सी55 | 20 किमी | पीला |
| GTS-C5730-20DC | 3G SDI SMPTE CWDM DFB SFP 1570nm पिन 20km SMF डुअल LC MSA | 3जी | 1570एनएम/-सी57 | 20 किमी | संतरा |
| GTS-C5930-20DC | 3G SDI SMPTE CWDM DFB SFP 1590nm पिन 20km SMF डुअल LC MSA | 3जी | 1590एनएम/-सी59 | 20 किमी | लाल |
| GTS-C6130-20DC | 3G SDI SMPTE CWDM DFB SFP 1610nm पिन 20km SMF डुअल LC MSA | 3जी | 1610एनएम/-सी61 | 20 किमी | भूरा |
पिन परिभाषा
3G SDI CWDM SFP, 1270nm-1610nm, 20km डुअल LC, MSA पिनआउट
