उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3G-SDI ट्रांसीवर मॉड्यूल | गति सिमा: | 50 Mbit/s - 2.97 Gbit/s |
|---|---|---|---|
| केंद्र तरंग दैर्ध्य: | 1550एनएम | एलडी/पीडी अवयव: | डीएफबी/पिन |
| इंटरफेस: | डुप्लेक्स एलसी | केबल दूरी: | 40 किमी |
| एमएसए/गैर एमएसए: | एमएसए | गारंटी: | 3 वर्ष |
| कीवर्ड 1: | 3G-SDI SFP 1550nm 40km | कीवर्ड 2: | 3G SDI SFP, 3G-SDI वीडियो मॉड्यूल |
40 किमी 1550nm DFB/पिन ट्रांसमीटर और वीडियो पैथोलॉजिकल पैटर्न के साथ रिसीवर ट्रांसीवर मॉड्यूल MSA पिनआउट
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3जी-एसडी/एचडी/3जी-एसडीआई एसएफपी | बिट दर | 50 Mbit/s - 2.97 Gbit/s |
| मॉड्यूल प्रकार | ट्रांसमीटर + रिसीवर | एमएसए/गैर-एमएसए | एमएसए |
| पैकेजिंग | एसएफपी | तापमान की रेंज | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| केंद्र तरंग दैर्ध्य | 1310एनएम | मैक्स केबल रीच | 40 किमी |
| योजक | दोहरी एलसी | फाइबर प्रकार | एसएमएफ |
| ट्रांसमीटर प्रकार | डीएफबी | रिसीवर प्रकार | नत्थी करना |
| ट्रांसमीटर पावर | -2 ~ +3dBm | विलुप्त होने का अनुपात | > 5 डीबी |
| आरएक्स संवेदनशीलता @ एसडी-एसडीआई | <-16dBm | आरएक्स संवेदनशीलता @ एचडी-एसडीआई | <-15dBm |
| Rx संवेदनशीलता @ 3G-SDI | <-14dBm | रिसीवर अधिभार | > 0dBm |
| बिजली की खपत | 1W | डोम | डिफ़ॉल्ट के रूप में समर्थन |
| प्रोटोकॉल | एसएफपी एमएसए | वारंटी समय | 3 वर्ष |
| ओईएम / ओडीएम | समर्थित | भाग संख्या |
GTS-L1530-40DC |
| वीडियो पैथोलॉजिकल पैटर्न समर्थन | हाँ | ||
| आवेदन पत्र |
एसएमपीटीई 424एम (2.97जीबी/एस) एसएमपीटीई 292एम (1.485जीबी/एस) एसएमपीटीई 259एम (270/360एमबी/एस) उच्च घनत्व वीडियो राउटर प्रसारण कैमरे गीगाबिट ईथरनेट, OC-48 और 2x फाइबर चैनल |
||
विवरण

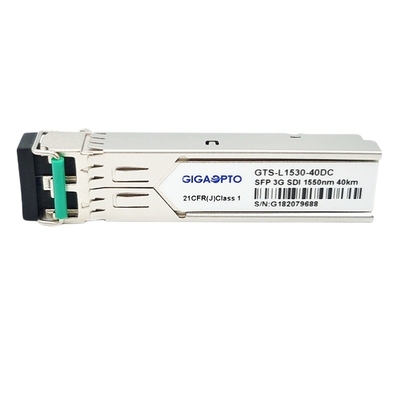

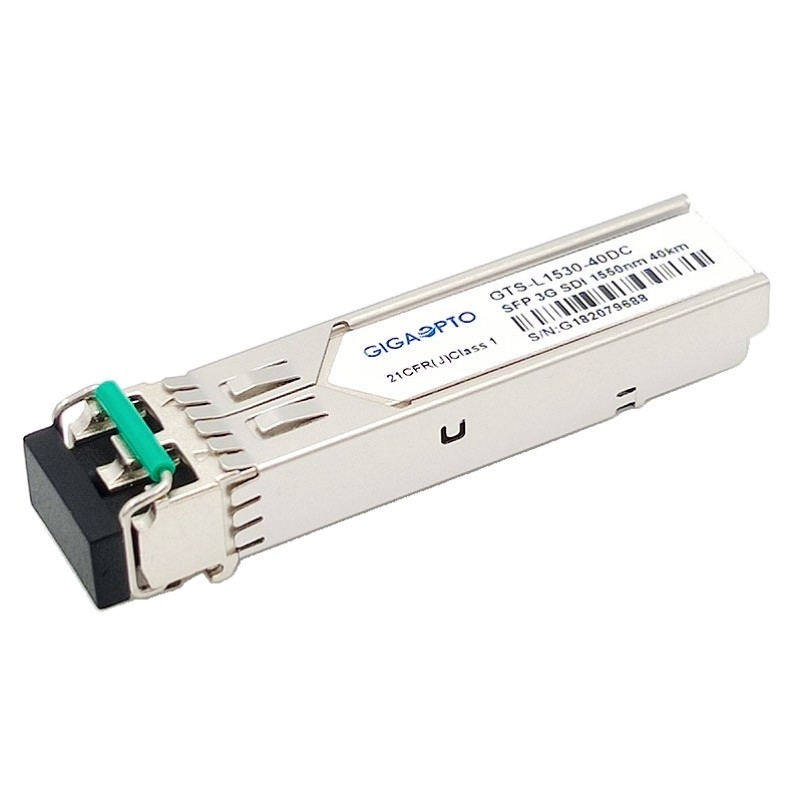

Gigaopto के GTS-L1530-40DC ट्रांसीवर उच्च प्रदर्शन, सिंगल मोड फाइबर पर डुप्लेक्स वीडियो ट्रांसमिशन एप्लिकेशन के लिए लागत प्रभावी मॉड्यूल और तरंग दैर्ध्य 1550nm के माध्यम से 40 किमी तक अधिकतम ट्रांसमिशन हैं।ट्रांसीवर को 50Mbps से 2.97Gbps तक डेटा दरों को संचारित/प्राप्त करने के लिए डिज़ाइन किया गया है और विशेष रूप से SMPTE259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए SDI पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है।मॉड्यूल पूरी तरह से SMPTE 297M-2006 के अनुरूप है।ट्रांसीवर में तीन खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर, एक पिन फोटोडायोड एक ट्रांस-प्रतिबाधा प्रीम्प्लीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह SFP MSA, SFF-8472 मानकों के अनुरूप है।अंतर्निहित डिजिटल डायग्नोस्टिक्स मॉनिटरिंग (डीडीएम) रीयल-टाइम ऑपरेटिंग पैरामीटर तक पहुंच की अनुमति देता है।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
3जी एसडीआई एसएफपी ट्रांसीवर, 1550एनएम डीएफबी+पिन, 40किमी डुअल एलसी, एमएसए पिनआउट, एसडी/एचडी/3जी एसडीआई
