उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3जी-एसडी/एचडी/3जी-एसडीआई एमएसए एसएफपी | बैंडविड्थ: | 50 Mbit/s - 2.97 Gbit/s |
|---|---|---|---|
| केंद्र तरंग दैर्ध्य: | 1310एनएम | ऑप्टिकल घटक: | डीएफबी/पिन |
| योजक: | डुप्लेक्स एलसी | केबल दूरी: | 40 किमी |
| गारंटी: | 36 महीने | कीवर्ड 1: | 3जी प्रसारण ट्रांसीवर |
| कीवर्ड 2: | एचडी-एसडीआई एसएफपी ट्रांसीवर | ||
| प्रमुखता देना: | 1310nm ऑप्टिकल ट्रांसमीटर रिसीवर,40KM ऑप्टिकल ट्रांसमीटर रिसीवर,3G SDI SFP |
||

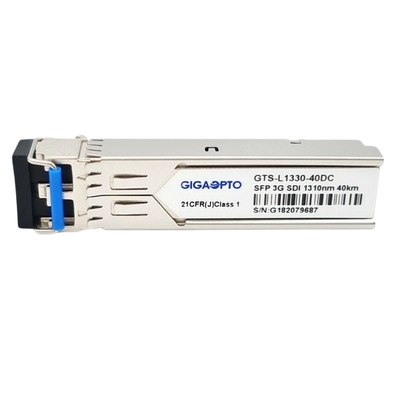

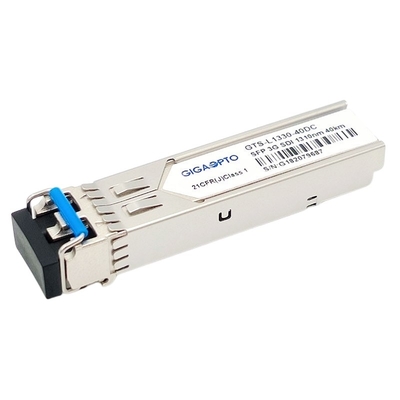

वीडियो पैथोलॉजिकल पैटर्न एमएसए पिनआउट के साथ 40km 1310nm DFB/पिन ट्रांसमीटर और रिसीवर ट्रांसीवर मॉड्यूल
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3जी-एसडी/एचडी/3जी-एसडीआई एसएफपी | बैंडविड्थ | 50Mb/s - 2.97Gb/s |
| मॉड्यूल प्रकार | ट्रांसमीटर + रिसीवर | एमएसए/गैर-एमएसए | एमएसए |
| पैकेजिंग | एसएफपी | तापमान की रेंज | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| केंद्र तरंग दैर्ध्य | 1310एनएम | मैक्स केबल रीच | 40 किमी |
| योजक | दोहरी एलसी | फाइबर प्रकार | एसएमएफ |
| ट्रांसमीटर प्रकार | डीएफबी | रिसीवर प्रकार | नत्थी करना |
| ट्रांसमीटर पावर | -2 ~ +3dBm | विलुप्त होने का अनुपात | > 5dB |
| आरएक्स संवेदनशीलता @ एसडी-एसडीआई | <-16dBm | आरएक्स संवेदनशीलता @ एचडी-एसडीआई | <-15dBm |
| Rx संवेदनशीलता @ 3G-SDI | <-14dBm | रिसीवर अधिभार | > 0dBm |
| बिजली की खपत | 1W | डिजिटल डायग्नोस्टिक | डिफ़ॉल्ट के रूप में समर्थन |
| प्रोटोकॉल | एसएफपी एमएसए | वारंटी समय | 3 वर्ष |
| ओईएम / ओडीएम | समर्थित | भाग संख्या | GTS-L1330-40DC |
| वीडियो पैथोलॉजिकल पैटर्न समर्थन | हाँ | ||
| आवेदन पत्र |
एसएमपीटीई 424एम (2.97जीबी/एस) एसएमपीटीई 292एम (1.485जीबी/एस) एसएमपीटीई 259एम (270/360एमबी/एस) उच्च घनत्व वीडियो राउटर प्रसारण कैमरे गीगाबिट ईथरनेट, OC-48 और 2x फाइबर चैनल |
||
विवरण
Gigaopto का GTS-L1330-40DC 3Gbps ट्रांसमीटर और रिसीवर ट्रांसीवर मॉड्यूल सिंगल-मोड फाइबर (SMF) पर 40 किमी तक के दोहरे चैनल वीडियो ट्रांसमिशन अनुप्रयोगों के लिए है।
ट्रांसीवर को 50 एमबीपीएस से 2.97 जीबीपीएस तक डेटा दरों को संचारित / प्राप्त करने के लिए डिज़ाइन किया गया है और एसएमपीटीई 259 एम, एसएमपीटीई 344 एम, एसएमपीटीई 292 एम और एसएमपीटीई 424 एम सीरियल दरों के लिए एसडीआई पैथोलॉजिकल पैटर्न का समर्थन करता है। मॉड्यूल पूरी तरह से एसएमपीटीई 297 एम-2006 के अनुरूप है।यह उच्च परिभाषा डिजिटल प्रसारण अनुप्रयोगों के लिए उपयुक्त है।
ट्रांसीवर में तीन खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर, एक पिन फोटोडायोड एक ट्रांस-प्रतिबाधा प्रीम्प्लीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह SFP MSA, SFF-8472 मानकों के अनुरूप है।अंतर्निहित डिजिटल डायग्नोस्टिक्स मॉनिटरिंग (डीडीएम) रीयल-टाइम ऑपरेटिंग पैरामीटर तक पहुंच की अनुमति देता है।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
3जी एसडीआई एसएफपी ट्रांसीवर, 1310एनएम डीएफबी+पिन, 40किमी डुअल एलसी, एमएसए पिनआउट, एसडी/एचडी/3जी एसडीआई
