उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 3G-SDI SFP ट्रांसीवर मॉड्यूल | बिट दर: | 3जीबीपीएस |
|---|---|---|---|
| वेवलेंथ: | 1310एनएम | योजक: | डुप्लेक्स एलसी |
| अधिकतम दूरी: | 10 किमी | डोम: | का समर्थन किया |
| गारंटी: | 3 साल | कीवर्ड: | 3G-SDI SFP 10KM |
| प्रमुखता देना: | एसएमपीटीई वीडियो एसएफपी,एसएमएफ वीडियो एसएफपी,एसडीआई एसएमपीटीई ट्रांसीवर |
||

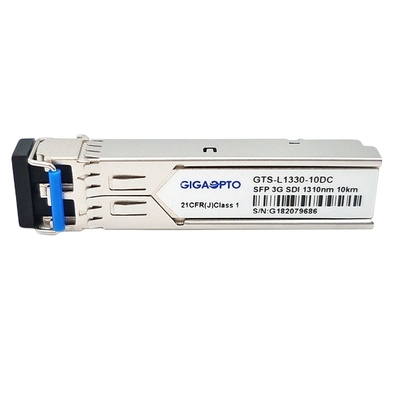

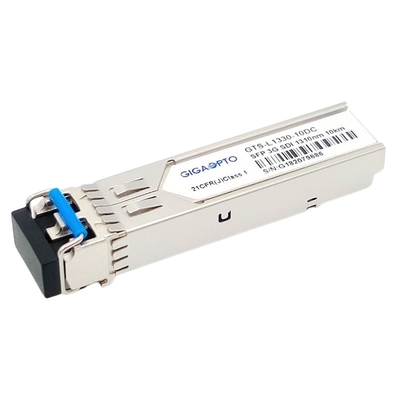

SMPTE 3G SDI SFP 1310nm 10km दोहरी LC ऑप्टिकल ट्रांसमीटर + रिसीवर ट्रांसीवर मॉड्यूल MSA पिनआउट
विवरण
Gigaopto के GTS-L1330-10DC SMPTE 3G SDI वीडियो ट्रांसीवर मॉड्यूल को 10km तक सिंगल-मोड फाइबर मैक्स ट्रांसमिशन लिंक पर 50Mbps से 2.97Gbps तक डेटा दरों को संचारित / प्राप्त करने के लिए डिज़ाइन किया गया है, और विशेष रूप से SDI पैथोलॉजिकल की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है। SMPTE259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए पैटर्न।मॉड्यूल पूरी तरह से SMPTE 297M-2006 के अनुरूप है।
ट्रांसीवर में तीन खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर, एक पिन फोटोडायोड एक ट्रांस-प्रतिबाधा प्रीम्प्लीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह हॉट प्लग क्षमता, SFP मल्टी-सोर्स एग्रीमेंट (MSA) और SFF-8472 अनुपालन की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है।
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 3जी एसडीआई एलआर एसएफपी | बैंडविड्थ | 50Mbit/s - 2.97Gbit/s |
| मॉड्यूल प्रकार | ट्रांसमीटर + रिसीवर | एमएसए/गैर-एमएसए | एमएसए |
| बनाने का कारक | एसएफपी | तापमान की रेंज | वाणिज्यिक/औद्योगिक |
| केंद्र तरंग दैर्ध्य | 1310एनएम | अधिकतम पहुंच | 10 किमी |
| फाइबर कनेक्टर | दोहरी एलसी | फाइबर प्रकार | एसएमएफ |
| ट्रांसमीटर प्रकार | डीएफबी लेजर | रिसीवर प्रकार | पिन फोटो डिटेक्टर |
| ट्रांसमीटर पावर | -7 ~ -2 डीबीएम | आरएक्स संवेदनशीलता (एसडी-एसडीआई) | <-16dBm |
| आरएक्स संवेदनशीलता (एचडी-एसडीआई) | < -15dBm | ||
| आरएक्स संवेदनशीलता (3जी-एसडीआई) | <-14dBm | ||
| विलुप्त होने का अनुपात | > 5dB | रिसीवर अधिभार | > -3 डीबीएम |
| बिजली की खपत | 1W | वारंटी समय | 3 वर्ष |
| डोम | डिफ़ॉल्ट के रूप में समर्थन | ओईएम / ओडीएम | हाँ |
| वीडियो पैथोलॉजिकल पैटर्न समर्थन | SMPTE259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरें | ||
| अनुपालन | एसएफपी एमएसए, एसएफएफ-8472, आरओएचएस | ||
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
