उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | एसडीआई एसएफपी ट्रांसीवर मॉड्यूल | बैंडविड्थ: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| केंद्र तरंग दैर्ध्य: | 1310एनएम | ऑप्टिकल घटक: | एफपी/पिन |
| योजक: | डुप्लेक्स एलसी | केबल दूरी: | 2 किमी |
| गारंटी: | 3 साल | कीवर्ड 1: | 3G SDI SFP 2km,OEM SDI SFP |
| कीवर्ड 2: | SMPTE 3G SFP ट्रांसीवर |

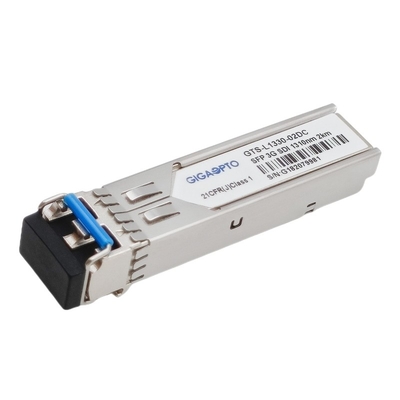

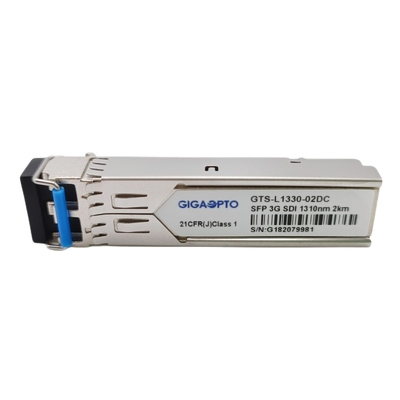

SMPTE 3G SDI SFP ट्रांसीवर 1310nm 2km डुअल LC ऑप्टिकल ट्रांसमीटर + रिसीवर मॉड्यूल MSA पिनआउट
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | SMPTE 3G SFP ट्रांसीवर | बैंडविड्थ | 50Mbit/s - 2.97Gbit/s |
| मॉड्यूल प्रकार | ट्रांसमीटर + रिसीवर | एमएसए/गैर-एमएसए | एमएसए |
| बनाने का कारक | एसएफपी | तापमान की रेंज | वाणिज्यिक/औद्योगिक |
| केंद्र तरंग दैर्ध्य | 1310एनएम | अधिकतम पहुंच | 10 किमी |
| फाइबर कनेक्टर | दोहरी एलसी | फाइबर प्रकार | एसएमएफ |
| ट्रांसमीटर प्रकार | एफपी | रिसीवर प्रकार | नत्थी करना |
| ट्रांसमीटर पावर | -8 ~ 0dBm | आरएक्स संवेदनशीलता (एसडी-एसडीआई) | <-16dBm |
| आरएक्स संवेदनशीलता (एचडी-एसडीआई) | < -15dBm | ||
| आरएक्स संवेदनशीलता (3जी-एसडीआई) | <-14dBm | ||
| विलुप्त होने का अनुपात | > 5dB | रिसीवर अधिभार | > -3 डीबीएम |
| बिजली की खपत | 1W | वारंटी समय | 3 वर्ष |
| डोम/डीडीएम | डिफ़ॉल्ट के रूप में समर्थन | ओईएम / ओडीएम | हाँ |
| वीडियो पैथोलॉजिकल पैटर्न समर्थन | SMPTE259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरें | ||
| अनुपालन | एसएफपी एमएसए, एसएफएफ-8472, एसएमपीटीई 297एम-2006 | ||
विवरण
Gigaopto के GTS-L1330-10DC SMPTE 3G SDI वीडियो ट्रांसीवर मॉड्यूल को 2km तक सिंगल-मोड फाइबर मैक्स ट्रांसमिशन लिंक पर 50Mbps से 2.97Gbps तक डेटा दरों को ट्रांसमिट/प्राप्त करने के लिए डिज़ाइन किया गया है, और विशेष रूप से SDI पैथोलॉजिकल की उपस्थिति में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है। SMPTE259M, SMPTE 344M, SMPTE 292M और SMPTE 424M सीरियल दरों के लिए पैटर्न।मॉड्यूल पूरी तरह से SMPTE 297M-2006 के अनुरूप है।
ट्रांसीवर में तीन खंड होते हैं: एक एफपी लेजर ट्रांसमीटर, एक पिन फोटोडायोड एक ट्रांस-प्रतिबाधा प्रीम्प्लीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह 3G SDI SFP SFP मल्टी-सोर्स एग्रीमेंट (MSA) के साथ संगत है।रीयल टाइम डिजिटल डायग्नोस्टिक मॉनिटरिंग फ़ंक्शन I2C के माध्यम से उपलब्ध हैं, जैसा कि SFF-8472 द्वारा डिफ़ॉल्ट किया गया है।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
3जी एसडीआई एसएफपी ट्रांसीवर, 1310एनएम एफपी+पिन, 2किमी डुअल एलसी, एमएसए पिनआउट, एसडी/एचडी/3जी एसडीआई
