उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 12G-SDI SFP+ डुअल-रिसीवर मॉड्यूल | डेटा गति: | 12जीबीपीएस |
|---|---|---|---|
| मॉड्यूल प्रकार: | 1 फाइबर में SFP+ 2RX | वेवलेंथ: | 1310एनएम-आरएक्स1 / 1310एनएम-आरएक्स2 |
| कनेक्टर प्रकार: | सिम्प्लेक्स एलसी | केबल पहुंच: | 10 किमी |
| एमएसए/गैर एमएसए: | गैर एमएसए | कीवर्ड: | 12G-SDI SFP+ डुअल रिसीवर मॉड्यूल |

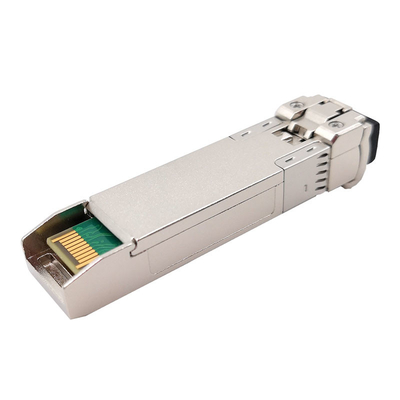

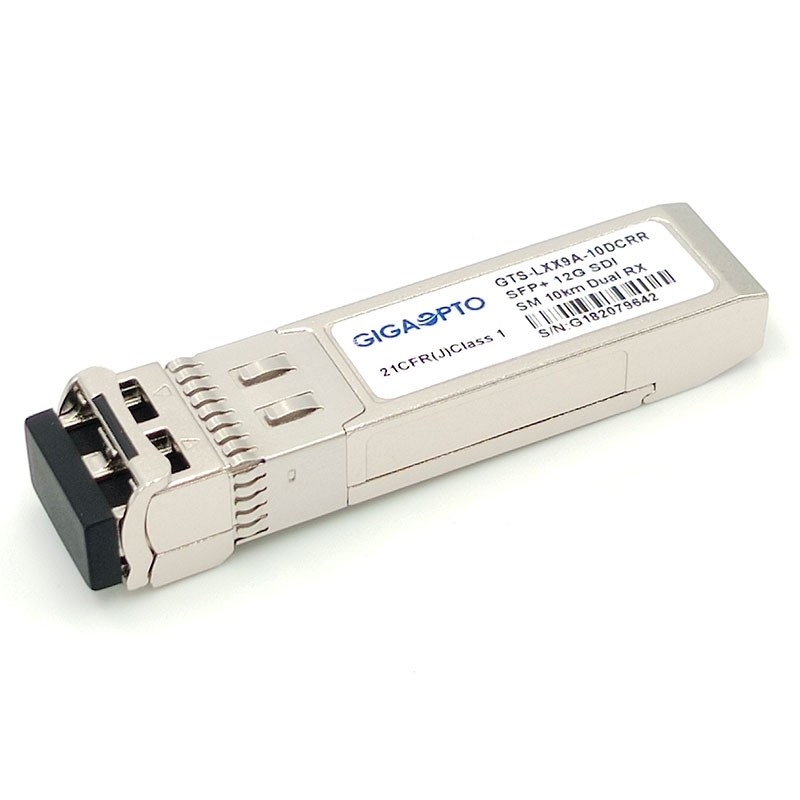

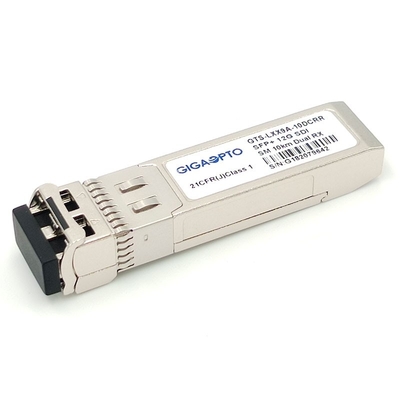

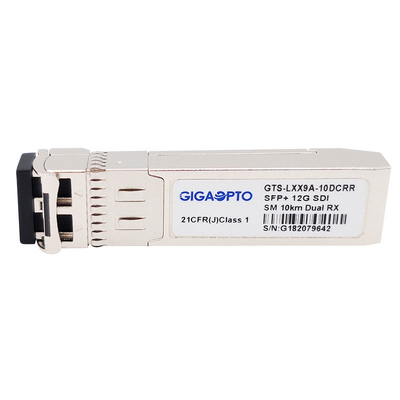

12G-SDI SFP+ डुअल रिसीवर मॉड्यूल 10km LC DOM नॉन MSA पिनआउट
कार्यात्मक विनिर्देश
| भाग संख्या | GTS-LXX9A-10DCRR | डेटा गति | 50 एमबीपीएस ~ 11.88 जीबी / एस |
| प्रोडक्ट का नाम | 12G-SDI SFP+ डुअल-रिसीवर | एमएसए/गैर-एमएसए | गैर एमएसए |
| मॉड्यूल प्रकार | दोहरी आरएक्स | तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| वेवलेंथ | 1310एनएम-आरएक्स1 / 1310एनएम-आरएक्स2 | केबल ट्रांसमिशन | 10 किमी |
| फाइबर कनेक्टर | डुप्लेक्स एलसी | फाइबर प्रकार | सिंगल-मोड फाइबर |
| ट्रांसमीटर भाग | एन/ए | रिसीवर प्रकार | नत्थी करना |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | बिजली आपूर्ति करें | 260mA |
| आरएक्स संवेदनशीलता @ 11.88 जीबीपीएस | <-11dBm | आरएक्स संवेदनशीलता @ 5.94Gbps | <-13dBm |
| आरएक्स संवेदनशीलता @ 2.97 जीबीपीएस | <-15dBm | रिसीवर अधिभार | >1.0डीबीएम |
| डिजिटल डायग्नोस्टिक | हाँ | वारंटी समय | 3 साल |
| ओईएम / ओडीएम | समर्थित | एमटीबीएफ | 1,000,000 घंटे |
| प्रोटोकॉल | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 और SMPTE ST 2082-1 | ||
उत्पाद वर्णन
GTS-LXX9A-10DCRR_12G एक दोहरी चैनल ऑप्टिकल रिसीवर मॉड्यूल है जिसे SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M और DVB-ASI में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल प्राप्त करने के लिए डिज़ाइन किया गया है।यह 12Gbps तक का समर्थन करता है और विशेष रूप से HD-SDI, 3G-SDI, 6G-SDI और 12G-SDI के लिए पैथोलॉजिकल पैटर्न प्राप्त करने के लिए डिज़ाइन किया गया है।यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP + 20-पिन कनेक्टर के साथ है।डिजिटल डायग्नोस्टिक फ़ंक्शन I2C के माध्यम से उपलब्ध हैं।12Gbps पैथोलॉजिकल संकेतों के साथ अधिकतम 10 किमी की दूरी प्राप्त की जा सकती है।
रिसीवर में ये खंड शामिल हैं: पिन फोटोडायोड एक ट्रांस-प्रतिबाधा preamplifier (TIA), Reclockers और एक MCU नियंत्रक के साथ एकीकृत है।
विशेषताएँ
आवेदन पत्र
पिन परिभाषा
