उत्पाद विवरण:
|
| फॉरवर्ड करंट (LD): | 150mA | रिवर्स वोल्टेज (एलडी): | 2 वी |
|---|---|---|---|
| रिवर्स वोल्टेज (पीडी): | 20वी | रिवर्स करंट (पीडी): | 2mA |
| थ्रेसहोल्ड करंट: | 8mA | फाइबर युग्मन शक्ति: | 1.5mW |
| प्रमुखता देना: | TOSA ऑप्टिकल सब-असेंबली,LC ऑप्टिकल सब-असेंबली,10G ट्रांसमीटर ऑप्टिकल सब-असेंबली |
||
LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G वीडियो SONET SDH डेटाटेलीकॉम
विवरण:
TOSA-1310-FP-3G-LC-10km श्रृंखला फाइबर ऑप्टिक संचार प्रणालियों के लिए डिज़ाइन किए गए 1310nm InGaAsP/InP MQW-DFB लेजर डायोड मॉड्यूल हैं।ये मॉड्यूल कम थ्रेशोल्ड करंट और उच्च तापमान पर उच्च प्रदर्शन के साथ ट्रांसमीटर ऑप्टिकल सब-असेंबली हैं, जो 155M से 2.5G तक डेटा दरों के कम पहुंच वाले अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त हैं।

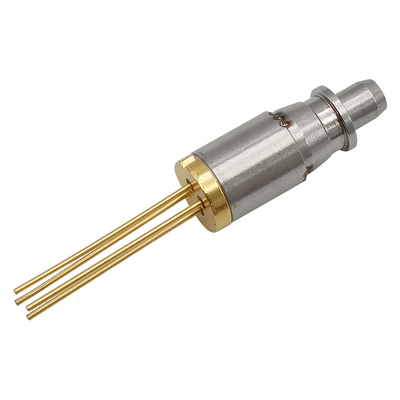

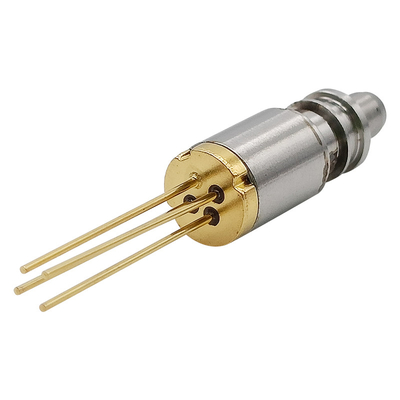

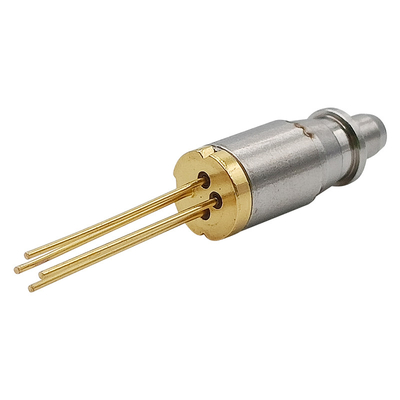

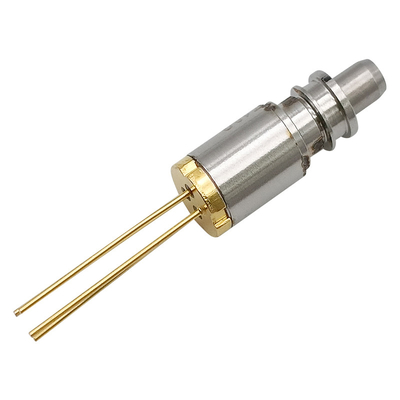

एक लेज़र डायोड को 5.6mm समाक्षीय पैकेज में लगाया गया है, जो InGaAs मॉनिटर PD, सिंगल-मोड फाइबर-स्टब और 1.25mm फेरूल के साथ ऑप्टिकल कनेक्टर के लिए स्प्लिट स्लीव के साथ एकीकृत है।और हम दो कनेक्टर प्रकार के फाइबर-स्टब कवर भी प्रदान कर सकते हैं।एक सिरेमिक इंसुलेटेड है, दूसरा इंसुलेटेड नहीं है।हालांकि, Ǿ2.92mm वाला ऑप्टिकल कनेक्टर सिरेमिक है और फाइबर-स्टब कवर इंसुलेटेड है।
आदेश की जानकारी:
| भाग संख्या | कनेक्टर प्रकार | पिन प्रकार | शक्ति | डेटा गति | आइसोलेटर |
| OSML-TOSA21BD013 | 2 | एलडी-पिन-2 | 01 | 1.25जी | कोई भी नहीं |
| OSML-TOSA22BD023G | 2 | एलडी-पिन-2 | 02 | 2.5जी | एकल मंच |
*नोट1: अधिक ऑर्डर करने की जानकारी के लिए, कृपया नामकरण देखें और हमसे संपर्क करें।
अधिकतम निरपेक्ष दर - निर्धारण:
| पैरामीटर | चिन्ह, प्रतीक | रेटिंग्स | इकाई |
| भंडारण तापमान | Tstg | -40~+100 | ℃ |
| ऑपरेटिंग केस तापमान | ऊपर | -40~+85 | ℃ |
| फॉरवर्ड करंट (LD) | आईएफडी | 150 | एमए |
| रिवर्स वोल्टेज (एलडी) | वीआरएल | 2 | वी |
| रिवर्स वोल्टेज (पीडी) | वीआरपी | 20 | वी |
| रिवर्स करंट (पीडी) | आईआरपी | 2 | एमए |
| सोल्डरिंग तापमान (<10s) | स्टंप | 260 | ℃ |
*नोट: इनमें से किसी एक मान से अधिक होने पर डिवाइस तुरंत नष्ट हो सकता है।
विद्युत और ऑप्टिकल लक्षण:
(पीएफ = 1 एमडब्ल्यू, एसएमएफ (9.5/125 माइक्रोन), टीसी = + 25 डिग्री सेल्सियस, जब तक कि अन्यथा उल्लेख न किया गया हो।)
| पैरामीटर | चिन्ह, प्रतीक | स्थिति | न्यूनतम। | टाइप करें। | मैक्स। | इकाई |
| थ्रेसहोल्ड करंट | इथो | सीडब्ल्यू | - | 8 | 15 | एमए |
| फाइबर युग्मन शक्ति | पीएफ | सीडब्ल्यू, अगर = इथ+20mA | 1 | 1.5 | 2.5 | मेगावाट |
| प्रचालन वोल्टेज | वीएफ | सीडब्ल्यू, टीसी = -40 ~ + 85 ℃ | - | 1.2 | 1.6 | वी |
| ढलान दक्षता | से | CW, औसत (Ith से Ith+20mA) | 0.05 | 0.14 | मेगावाट / एमए | |
|
पीक तरंगदैर्ध्य |
p |
सीडब्ल्यू | 1290 | 1310 | 1330 | एनएम |
| सीडब्ल्यू, टीसी = -40 ~ + 85 डिग्री सेल्सियस | 1265 | 1355 | ||||
|
साइड मोड दमन अनुपात |
एसएसआर | सीडब्ल्यू, टीसी = -40 ~ + 85 डिग्री सेल्सियस | 35 | 40 | डीबी | |
| वृद्धि समय | टीआर |
इब = इथ, 20-80%, टीसी = -40 ~ + 85 डिग्री सेल्सियस |
- | 0.05 | एनएस | |
| पतझड़ का समय | टीएफ |
इब = इथ, 80-20%, टीसी = -40 ~ + 85 डिग्री सेल्सियस |
- | 0.15 | 0.05 | एनएस |
| गलती खोजना | पीएफ |
इम होल्ड(@Pf=0.16mW(25°C)) सीडब्ल्यू, टीसी = -40 ~ + 85 डिग्री सेल्सियस |
-1.5 | - | 1.5 | डीबी |
| मॉनिटर करेंट | मैं हूँ |
सीडब्ल्यू, वीआरपी = 5 वी, टीसी = -40 ~ + 85 डिग्री सेल्सियस |
100 | 500 | 900 | यूए |
| मॉनिटर डार्क करंट | पहचान | वीआरपी = 5 वी | - | - | 10 | ना |
| मॉनिटर क्षमता | सी | वीआरपी = 5 वी, एफ = 1 मेगाहर्ट्ज | - | 10 | 20 | पीएफ |
| कनेक्टर दोहराव | - | -1 | - | 1 | डीबी | |
|
ऑप्टिकल अलगाव |
- |
एकल मंच | 30 |
डीबी |
||
| दोहरी अवस्था | 40 |
TOSA पैकेज श्रृंखला:
पिन असाइनमेंट:
