उत्पाद विवरण:
|
| वेवलेंथ: | 1270nm से 1610nm | ऑपरेटिंग वोल्टेज: | 1.2 वी |
|---|---|---|---|
| गलती खोजना: | -1.5 ~ 1.5 डीबी | थ्रेसहोल्ड करंट: | 8mA |
| फाइबर युग्मन शक्ति: | 1.5mW | मॉनिटर करेंट: | 500uA |
| प्रमुखता देना: | CWDM ऑप्टिकल सब-असेंबली,TOSA ऑप्टिकल सब-असेंबली,1270nm ऑप्टिकल सब-असेंबली |
||

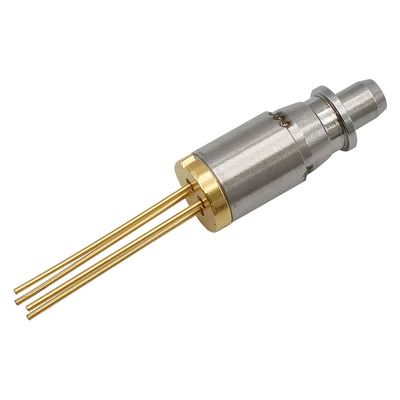

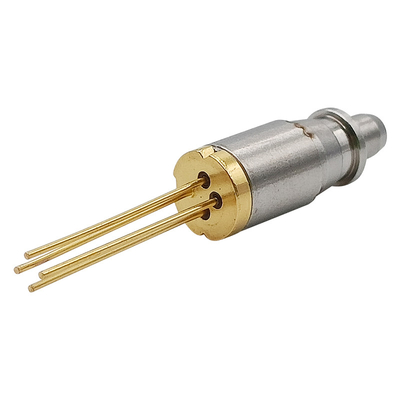

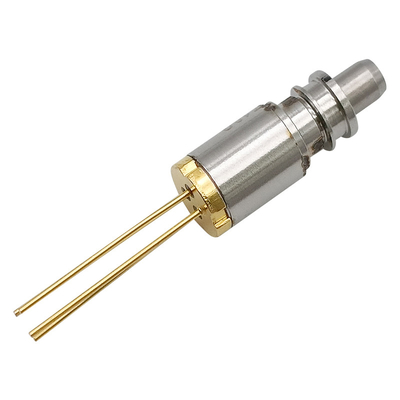

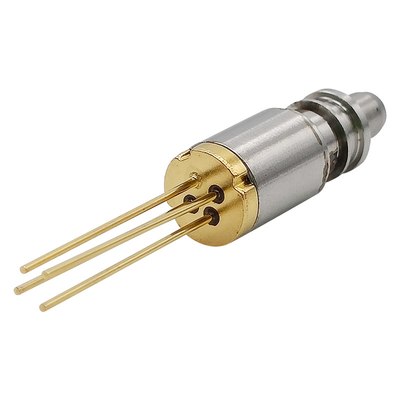

CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm से 1610nm
विवरण:
TOSA-Cxxxx-DFB-10G-LC सीरीज 1550nm InGaAsP/InP MQW-DFB लेजर डायोड मॉड्यूल हैं जो फाइबर ऑप्टिक संचार प्रणालियों के लिए डिज़ाइन किए गए हैं।ये मॉड्यूल कम थ्रेशोल्ड करंट और उच्च तापमान पर उच्च प्रदर्शन के साथ ट्रांसमीटर ऑप्टिकल सब-असेंबली हैं, जो आदर्श रूप से कम पहुंच वाले अनुप्रयोगों के लिए उपयुक्त हैं, डेटा दर 155M से 2.5G तक एक आइसोलेटर के साथ एकीकृत है।
एक लेज़र डायोड को 5.6mm समाक्षीय पैकेज में लगाया गया है, जो InGaAs मॉनिटर PD, सिंगल-मोड फाइबर-स्टब और 1.25mm फेरूल के साथ ऑप्टिकल कनेक्टर के लिए स्प्लिट स्लीव के साथ एकीकृत है।और हम दो कनेक्टर प्रकार के फाइबर-स्टब कवर भी प्रदान कर सकते हैं।
आदेश की जानकारी: (मानक संस्करण * नोट 1)
| भाग संख्या | योजक टाइप |
डेटा गति | पिन प्रकार | शक्ति | मैं*नोट 2 (एनएम) |
आइसोलेटर |
| GTT-TOSA21BD1533G2 | 2 | 1.25जी | एलडी-पिन-2 | 15 | 1330 | दोहरी अवस्था |
| GTT-TOSA22BD2544G | 2 | 2.5जी | एलडी-पिन-2 | 25 | 1440 | एकल मंच |
| GTT-TOSA22BD2555G2 | 2 | 2.5जी | एलडी-पिन-2 | 25 | 1550 | दोहरी अवस्था |
| GTT-TOSA22BD1561G | 2 | 2.5जी | एलडी-पिन-2 | 15 | 1610 | एकल मंच |
*नोट1: अधिक ऑर्डर करने की जानकारी के लिए, कृपया नामकरण देखें और OSM बिक्री से संपर्क करें।
*नोट2: विस्तृत सीडब्ल्यूडीएम तरंगदैर्घ्य के लिए, कृपया निम्न तालिका देखें।
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | चिन्ह, प्रतीक | रेटिंग्स | इकाई |
| भंडारण तापमान | Tstg | -40~+85 | ℃ |
| ऑपरेटिंग केस तापमान | ऊपर | 0~+70 | ℃ |
| फॉरवर्ड करंट (LD) | आईएफडी | 150 | एमए |
| रिवर्स वोल्टेज (एलडी) | वीआरएल | 2 | वी |
| रिवर्स वोल्टेज (पीडी) | वीआरपी | 20 | वी |
| रिवर्स करंट (पीडी) | आईआरपी | 2 | एमए |
| सोल्डरिंग तापमान (<10s) | स्टंप | 260 | ℃ |
विद्युत और ऑप्टिकल लक्षण:
(पीएफ = 1.5 एमडब्ल्यू, एसएमएफ (9.5/125 माइक्रोन), टीसी = + 25 डिग्री सेल्सियस, जब तक कि अन्यथा उल्लेख न किया गया हो।)
| पैरामीटर | चिन्ह, प्रतीक | स्थिति | न्यूनतम। | टाइप करें। | मैक्स। | इकाई |
| थ्रेसहोल्ड करंट | इथो | सीडब्ल्यू | - | 8 | 15 | एमए |
| फाइबर युग्मन शक्ति | पीएफ | सीडब्ल्यू, अगर = इथ+20mA | 1 | 1.5 | 2.5 | मेगावाट |
| प्रचालन वोल्टेज | वीएफ | सीडब्ल्यू, टीसी = 0 ~ + 70 | - | 1.2 | 1.6 | वी |
| ढलान दक्षता | से | CW, औसत (Ith से Ith+20mA) | 0.05 | 0.14 | मेगावाट / एमए | |
| पीक तरंगदैर्ध्य | p | सीडब्ल्यू | (*3) | एनएम | ||
|
तरंग दैर्ध्य तापमान कोएफ़ |
- | सीडब्ल्यू, टीसी = 0 ~ + 70 डिग्री सेल्सियस | 0.1 | एनएम / ℃ | ||
|
साइड मोड दमन अनुपात |
एसएसआर | सीडब्ल्यू, टीसी = 0 ~ + 70 | 35 | 40 | डीबी | |
| वृद्धि समय | टीआर |
इब = इथ, 20-80%, टीसी = 0 ~ + 70 |
- | 0.05 | एनएस | |
| पतझड़ का समय | टीएफ |
इब = इथ, 80-20%, टीसी = -40 ~ + 85 डिग्री सेल्सियस |
- | 0.15 | 0.05 | एनएस |
| गलती खोजना | पीएफ |
मैं होल्ड(@Pf=0.16mW(25°C) सीडब्ल्यू, टीसी = 0 ~ + 70 |
-1.5 | - | 1.5 | डीबी |
| मॉनिटर करेंट | मैं हूँ |
सीडब्ल्यू, वीआरपी = 5 वी, टीसी = 0 ~ + 70 |
100 | 500 | 900 | यूए |
| मॉनिटर डार्क करंट | पहचान | वीआरपी = 5 वी | - | - | 10 | ना |
| मॉनिटर क्षमता | सी | वीआरपी = 5 वी, एफ = 1 मेगाहर्ट्ज | - | 10 | 20 | पीएफ |
| कनेक्टर दोहराव | - | -1 | - | 1 | डीबी | |
|
ऑप्टिकल अलगाव |
- | एकल मंच | 30 |
डीबी |
||
| - | दोहरी अवस्था | 40 | ||||
TOSA पैकेज श्रृंखला:
