उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 12G-SDI CWDM TX | डेटा गति: | 12जीबीपीएस |
|---|---|---|---|
| बनाने का कारक: | एसएफपी+ | वेवलेंथ: | 1270 ~ 1450 एनएम सीडब्ल्यूडीएम TX डब्ल्यू / ओ आरएक्स |
| इंटरफेस: | सिंगल एलसी | हस्तांतरण: | 20 किमी |
| गारंटी: | 3 साल | कीवर्ड 1: | 12G-SDI CWDM सिंगल ट्रांसमीटर |
| कीवर्ड 2: | प्रसारण ऑप्टिकल ट्रांसीवर | ||
| प्रमुखता देना: | 12G CWDM ट्रांसमीटर,20KM CWDM ट्रांसमीटर,CWDM SFP + |
||

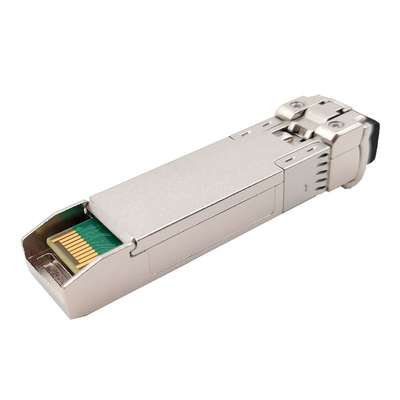

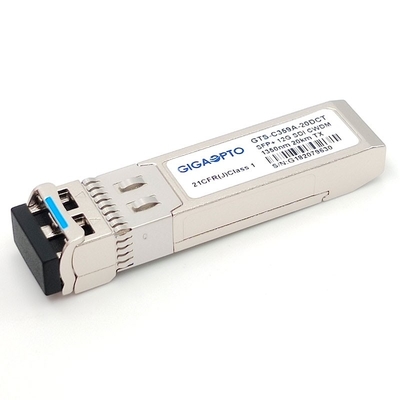

12G-SDI SFP सिंगल-ट्रांसमीटर मॉड्यूल 1270~1450nmCWDM 20km सिंगल LC SMF MSA पिनआउट
कार्यात्मक विनिर्देश
| प्रोडक्ट का नाम | 12G-SDI CWDM | डेटा दर (जीबीपीएस) | 50 एमबीपीएस ~ 11.88 जीबीपीएस |
| मॉड्यूल प्रकार | ट्रांसमीटर (1-पोर्ट TX) | एमएसए/गैर-एमएसए | एमएसए |
| बनाने का कारक | एसएफपी+ | परिचालन तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| वेवलेंथ | सीडब्ल्यूडीएम 1270 ~ 1450 एनएम | अधिकतम दूरी | 20 किमी |
| योजक | एलसी सिम्प्लेक्स | पैथोलॉजिकल पैटर्न | समर्थित |
| लेजर प्रकार | सीडब्ल्यूडीएम डीएफबी | फाइबर प्रकार | एसएमएफ |
| वोल्टेज आपूर्ति | 3.3 | रिसीवर प्रकार | कोई भी नहीं |
| TX पावर | -1~ +2dBm | बिजली आपूर्ति करें | 160mA (टाइप।) |
| ओईएम / ओडीएम | समर्थित | गारंटी | 3 साल |
| प्रोटोकॉल | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), और ST 259 (SD-SDI)। | ||
| अनुपालन | एसएफपी एमएसए, आरओएचएस | ||
उत्पाद विवरण 12G-SDI CWDM 1270nm ~ 1450nmएसएफपी+ टीएक्स एमएसए पिनआउटश्रृंखला
Gigaopto की GTS-Cxx9A-20DCT श्रृंखला एक एकल CWDM चैनल सिंगल मोड ट्रांसमीटर मॉड्यूल है जिसे SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M और DVB-ASI में परिभाषित ऑप्टिकल सीरियल डिजिटल सिग्नल प्रसारित करने के लिए डिज़ाइन किया गया है।यह 11.8Gbps तक का समर्थन करता है और CWDM तरंग दैर्ध्य चैनल के माध्यम से 1270nm से 1450nm तक SMF फाइबर पर अधिकतम 20 किमी तक लिंक करता है।
ट्रांसमीटर SFP मल्टी-सोर्स एग्रीमेंट (MSA) के अनुरूप है और विशेष रूप से HD-SDI, 3G-SDI, 6G-SDI और 12G-SDI के लिए पैथोलॉजिकल पैटर्न को प्रसारित करने के लिए डिज़ाइन किया गया है।
विशेषताएँ

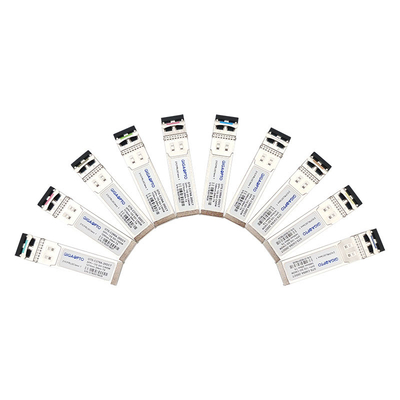

आदेश की जानकारी
| भाग संख्या | विवरण | सीडब्ल्यूडीएम चैनल | अधिकतम पहुंच | अकवार रंग कोड |
| GTS-C279A-20DCT | 12G-SDI SFP+ CWDM सिंगल-ट्रांसमीटर मॉड्यूल MSA | 1270nm / -C27 | 20 किमी | हलका बैंगनी |
| GTS-C299A-20DCT | 12G-SDI SFP+ CWDM सिंगल-ट्रांसमीटर मॉड्यूल MSA | 1290एनएम/-सी29 | 20 किमी | आसमानी नीला |
| GTS-C319A-20DCT | 12G-SDI SFP+ CWDM सिंगल-ट्रांसमीटर मॉड्यूल MSA | 1310एनएम/-सी31 | 20 किमी | पीले हरे |
| GTS-C339A-20DCT | 12G-SDI SFP+ CWDM सिंगल-ट्रांसमीटर मॉड्यूल MSA | 1330एनएम/-सी33 | 20 किमी | पीला गेरू |

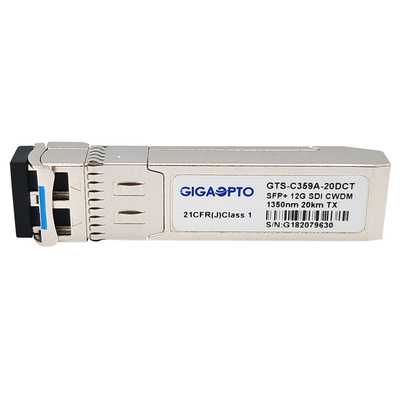

| GTS-C359A-20DCT | 12G-SDI SFP+ CWDM सिंगल-ट्रांसमीटर मॉड्यूल MSA | 1350एनएम/-सी35 | 20 किमी | गुलाबी |
| GTS-C379A-20DCT | 12G-SDI SFP+ CWDM सिंगल-ट्रांसमीटर मॉड्यूल MSA | 1370एनएम/-सी37 | 20 किमी | बेज |
| GTS-C399A-20DCT | 12G-SDI SFP+ CWDM सिंगल-ट्रांसमीटर मॉड्यूल MSA | 1390एनएम/-सी39 | 20 किमी | सफेद |
| GTS-C419A-20DCT | 12G-SDI SFP+ CWDM सिंगल-ट्रांसमीटर मॉड्यूल MSA | 1410एनएम/-सी41 | 20 किमी | चाँदी |
| GTS-C439A-20DCT | 12G-SDI SFP+ CWDM सिंगल-ट्रांसमीटर मॉड्यूल MSA | 1430एनएम/-सी43 | 20 किमी | काला |
| GTS-C459A-20DCT | 12G-SDI SFP+ CWDM सिंगल-ट्रांसमीटर मॉड्यूल MSA | 1450एनएम/-सी45 | 20 किमी | पीले नारंगी |
अनुप्रयोग
पिन परिभाषा
