उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | XGPON ओनू बोसा | पैकेट: | डीएफबी+एपीडी-टीआईए |
|---|---|---|---|
| दूरी: | 20 किमी | डेटा गति: | टीएक्स 2.5जी/आरएक्स10जीजी |
| तरंग दैर्ध्य (एनएम): | TX1270nm / RX1577nm | ऑपरेटिंग अस्थायी। (℃): | 0- 75℃ |
| आउटपुट पावर @ 25 ℃: | >2.5mW | संवेदनशीलता @ 25 ℃: | < -29.5dBm |
| कीवर्ड: | एक्सजीपीओएन ओएनयू बोसा, डीएफबी एपीडी, एससी एपीसी पिगटेल | ||
| प्रमुखता देना: | एपीसी एक्सजीपीओएन ओएनयू,बोसा एक्सजीपीओएन ओएनयू,डीएफबी यूपीसी पिगटेल |
||

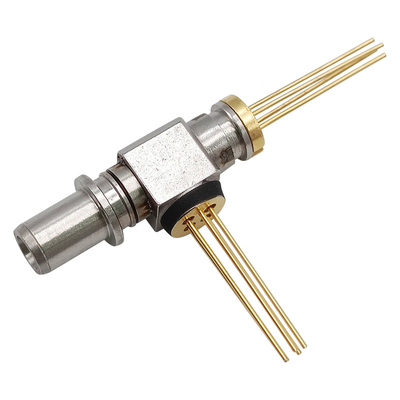

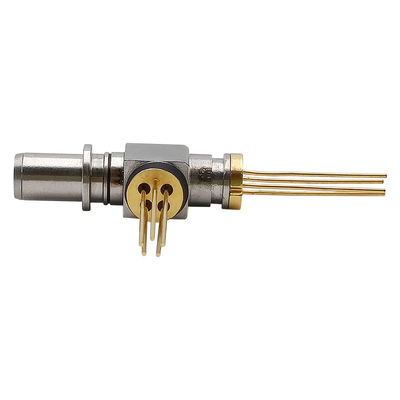

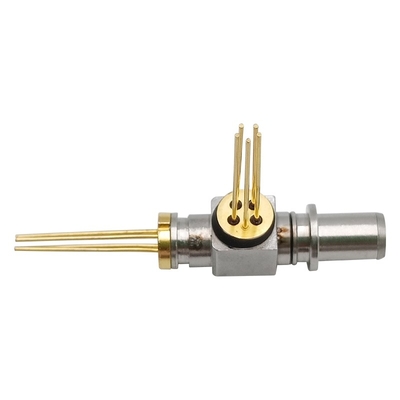

XGPON ONU BOSA N1 SC APC UPC पिगटेल रिसेप्टकल TX 1270nm DFB 2.488G 2.5G 2G RX 1577nm APD 9.953G 10G FTTH FTTX
विवरण
यह XGPON BOSA 1270nm ट्रांसमीटर और 1577nm रिसीवर का उपयोग करके सिंगल फाइबर में एक उच्च प्रदर्शन ऑप्टिकल सब-असेंबली है।
ट्रांसमीटर सेक्शन बर्स्ट-मोड ऑपरेशन को सपोर्ट करने वाले मल्टीपल क्वांटम वेल 1270nm DFB लेजर का उपयोग करता है।रिसीवर अनुभाग एक लंबी तरंग दैर्ध्य एपीडी चिप और एक 10 जीबीपीएस ट्रांस-प्रतिबाधा एम्पलीफायर में निर्मित एक TO-कैन का उपयोग करता है।सीडब्ल्यूडीएम फिल्टर और ऑप्टिकल आइसोलेटर का उपयोग करके उच्च ऑप्टिकल अलगाव और प्रतिबिंब मुक्त प्राप्त किया जाता है।
अधिकतम निरपेक्ष दर - निर्धारण
| वस्तु | इकाई | मिनट | मैक्स | टिप्पणी |
| एलडी . के लिए फॉरवर्ड करेंट | एमए | -- | 120 | |
| एलडी . के लिए रिवर्स वोल्टेज | वी | -- | 2 | |
| एमपीडी के लिए फॉरवर्ड करेंट | एमए | -- | 2 | |
| एमपीडी के लिए रिवर्स वोल्टेज | वी | -- | 20 | |
| एपीडी रिवर्स वोल्टेज | वी | -- | वब्रू | |
| टीआईए आपूर्ति वोल्टेज | वी | -0.4 | 4 | |
| संचालन तापमान | डिग्री सेल्सियस | -40 | 85 | |
| भंडारण तापमान | डिग्री सेल्सियस | -40 | 85 | |
| भंडारण सापेक्ष आर्द्रता | % | -- | 85 | |
| सोल्डरिंग तापमान | डिग्री सेल्सियस | -- | 260 | (*1) |
| ईएसडी दहलीज | वी | 500 |
(*1): लोहे से सोल्डरिंग के लिए और लीड पर 10 सेकंड के लिए
ट्रांसमीटर इलेक्ट्रो-ऑप्टिकल लक्षण (टीसी = 25 डिग्री सेल्सियस, सीडब्ल्यू)
| वस्तु | चिन्ह, प्रतीक | परीक्षण स्थिति | न्यूनतम। | टाइप करें। | मैक्स। | इकाई |
| ट्रांसमीटर बिट दर | -40 ~ 85 डिग्री सेल्सियस | -- | 2.488 | -- | जीबीपीएस | |
| थ्रेसहोल्ड करंट | इथो | 25 डिग्री सेल्सियस | -- | 8 | 15 | एमए |
| इथो | -40 ~ 85 डिग्री सेल्सियस | -- | -- | 50 | एमए | |
| ऑप्टिकल आउटपुट पावर (* 2) | पीएफ | 25°C, यदि=Ith+20mA | 2.5 | -- | -- | मेगावाट |
| पीएफ | 85°C, यदि=Ith+20mA | 1.5 | -- | -- | मेगावाट | |
| ढलान दक्षता | से | 25°C, यदि=Ith+20mA | 0.125 | -- | -- | मेगावाट |
| 85°C, यदि=Ith+20mA | 0.075 | -- | -- | मेगावाट | ||
| वोल्टेज आगे बढ़ाएं | वीएफ | अगर = इथ+20mA | -- | 1.1 | 1.8 | वी |
| केंद्रीय तरंग दैर्ध्य | नियंत्रण रेखा | अगर=Ith+20mA, 25°C | 1260 | 1270 | 1280 | एनएम |
| साइड मोड दमन अनुपात | एसएमएसआर | अगर=Ith+20mA, -40~85°C | 30 | -- | -- | डीबी |
| मॉनिटर करेंट | मैं हूँ | अगर = इथ+20mA | 100 | -- | 1200 | एमए |
| ट्रैकिंग त्रुटि (*3) | ते | टीसी = -40 ~ 85 डिग्री सेल्सियस | -1.5 | -- | 1.5 | डीबी |
(*2): 9/125 मिमी एसएमएफ में लॉन्च किया गया
(*3): डीपीएफ = 10x लॉग (पीएफ (टीसी) / पीएफ (25 डिग्री सेल्सियस)), इम होल्ड (@ पीएफ = 2.5 एमडब्ल्यू, 25 डिग्री सेल्सियस)
रिसीवर इलेक्ट्रो-ऑप्टिकल अभिलक्षण (TC=25°C, Vcc=3.3V)
| वस्तु | चिन्ह, प्रतीक | परीक्षण स्थिति | न्यूनतम। | टाइप करें। | मैक्स। | इकाई |
| वोल्टेज आपूर्ति | वीसीसी | कोई भार नहीं | 3.0 | 3.3 | 3.6 | वी |
| बिजली आपूर्ति करें | आईसीसी | कोई भार नहीं | -- | -- | 50 | एमए |
| ऑपरेटिंग तरंगदैर्ध्य | मैं | 1575 | 1577 | 1580 | एनएम | |
| संवेदनशीलता | सेन | 9.953Gbps, NRZ, PRBS23, ER=8.2dB, BER=10E-3 | -- | -- | -29.5 | डी बी एम |
| अधिभार | राजभाषा | -7.0 | -- | -- | डी बी एम | |
| बिजली की ख़राबी | वब्रू | आईडी = 10mA | 22 | -- | 45 | वी |
| ऑप्टिकल रिटर्न लॉस | आर एल | एल=1270nm | 10 | -- | -- | डीबी |
| एल = 1577 एनएम | 20 | -- | -- | डीबी | ||
| ऑप्टिकल क्रॉसस्टॉक | एक्स-टॉक | -- | -45 | -40 | डीबी | |
| बाहरी स्रोत से ऑप्टिकल अलगाव | आईएसओ | एल = 1260 ~ 1560 एनएम | 35 | -- | -- | डीबी |
| एल = 1600 ~ 1675 एनएम | 35 | -- | -- | डीबी |
अन्य विशेषताएँ
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | टाइप करें। | मैक्स। | इकाई | टिप्पणी |
| मोड फ़ील्ड व्यास | 8 | 9 | 10 | मिमी | ||
| ग्लैडिंग व्यास | 123 | 125 | 127 | मिमी | ||
| फाइबर मैक्रो बेंड लॉस | 0.05 | डीबी | त्रिज्या 16 मिमी | |||
| ऑप्टिकल कनेक्टर सम्मिलन हानि | -- | -- | 0.4 | डीबी | एससी/एपीसी कनेक्टर | |
| फाइबर झुकने त्रिज्या | 25 | -- | -- | मिमी | ||
| फाइबर व्यास | 0.8 | 0.9 | 1.0 | मिमी | ||
| फाइबर की लंबाई | 280 | -- | 340 | मिमी | ली | |
| एलडी असेंबली पर बल खींचो | 30 | -- | -- | Kgw | ||
| एपीडी असेंबली पर बल खींचो | 15 | -- | -- | Kgw | ||
| XY वेल्डिंग पर कतरनी शक्ति | 30 | -- | -- | Kgw | ||
| फाइबर बेनी पर तनाव बल | 5 | -- | -- | एन |
(*4): IPC-8497-1 . के साथ कनेक्टर फाइबर एंड फेस एकॉर्ड
आयाम रूपरेखा
विशेषताएँ
मानक
आवेदन पत्र
