उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | GEPON ONU BOSA PX20 | पैकेट: | डीएफबी +पिन-टीआईए |
|---|---|---|---|
| दूरी: | 20 किमी | डेटा दर (जीबीपीएस): | 2.5जी/1.25जी |
| वेवलेंथ: | TX1310nm / RX1490nm | ऑपरेटिंग अस्थायी। (℃): | -20 ~ 85 ℃ |
| आउटपुट पावर @ 25 ℃: | 1.6 - 3.5mW | संवेदनशीलता @ 25 ℃: | < -29.5dBm |
| कीवर्ड: | GEPON ONU BOSA, SC UPC APC बेनी | ||
| प्रमुखता देना: | PX20 GEPON ONU,BOSA GEPON ONU,SC UPC पिगटेल |
||

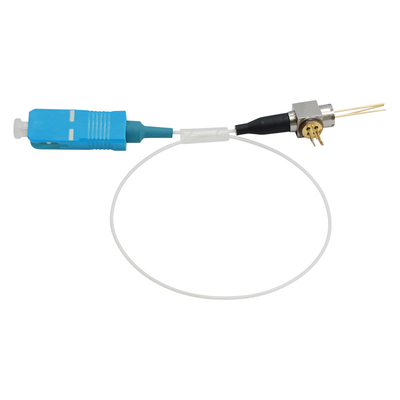

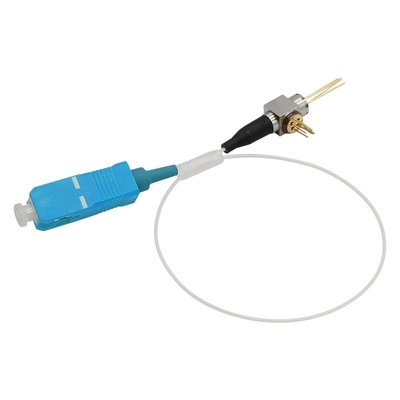

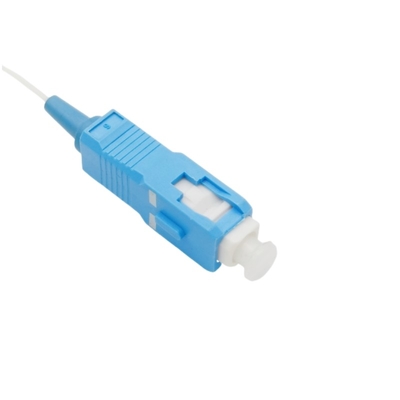

GEPON ONU BOSA PX20 SC UPC APC पिगटेल रिसेप्टकल TX 1310nm FP RX 1490nm पिन 1.25G 1G FTTH FTTX
विवरण

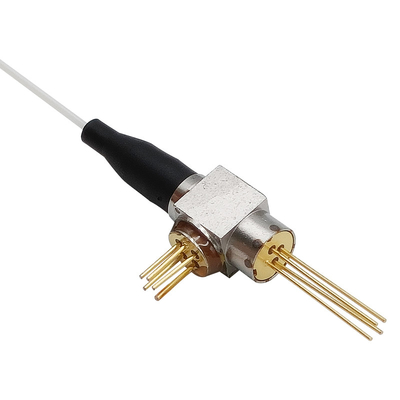

यह BOSA 1310nm ट्रांसमीटर और 1490nm रिसीवर का उपयोग करके सिंगल फाइबर में एक उच्च प्रदर्शन ऑप्टिकल सब-असेंबली है।
ट्रांसमीटर अनुभाग एक बहु क्वांटम अच्छी तरह से 1310nm DFB लेजर का उपयोग करता है जो बर्स्ट-मोड ऑपरेशन का समर्थन करता है।रिसीवर अनुभाग एक लंबी तरंग दैर्ध्य पिन डायोड और एक 2.5Gbps सुपर ट्रांसीम्पेडेंस एम्पलीफायर में निर्मित TO-कैन का उपयोग करता है।
अधिकतम निरपेक्ष दर - निर्धारण
| वस्तु | इकाई | मिनट | मैक्स | टिप्पणी |
| एलडी . के लिए फॉरवर्ड करेंट | एमए | -- | 120 | |
| एलडी . के लिए रिवर्स वोल्टेज | वी | -- | 2 | |
| एमपीडी के लिए फॉरवर्ड करेंट | एमए | -- | 2 | |
| एमपीडी के लिए रिवर्स वोल्टेज | वी | -- | 15 | |
| आरएक्स . के लिए ऑप्टिकल पावर | डी बी एम | 5 | -- | |
| एपीडी फॉरवर्ड करंट | एमए | -- | 2 | |
| एपीडी रिवर्स करंट | एमए | -- | 3 | |
| एपीडी रिवर्स वोल्टेज | वी | वब्रू | ||
| टीआईए आपूर्ति वोल्टेज | वी | -0.4 | 4 | |
| संचालन तापमान | डिग्री सेल्सियस | -5 | 75 | |
| भंडारण तापमान | डिग्री सेल्सियस | -40 | 85 | |
| भंडारण सापेक्ष आर्द्रता | % | -- | 85 | |
| सोल्डर रीफ्लो तापमान | डिग्री सेल्सियस | -- | 260 | (*1) |
(*1): लोहे से सोल्डरिंग के लिए और लीड पर 10 सेकंड के लिए
ट्रांसमीटर इलेक्ट्रो-ऑप्टिकल लक्षण (टीसी = 25 डिग्री सेल्सियस, सीडब्ल्यू)
| वस्तु | चिन्ह, प्रतीक | परीक्षण स्थिति | न्यूनतम। | टाइप करें। | मैक्स। | इकाई |
| थ्रेसहोल्ड करंट | इथो | टीसी = 25 डिग्री सेल्सियस | -- | 10 | 15 | एमए |
| टीसी = -5 ~ 75 डिग्री सेल्सियस | 1 | -- | 50 | एमए | ||
| ऑप्टिकल आउटपुट पावर (* 2) | पीएफ | अगर=Ith+20mA, Tc=25°C | 1.6 | -- | 3.5 | मेगावाट |
| अगर=Ith+20mA, Tc=-5~ 75°C | 1.0 | -- | -- | मेगावाट | ||
| ढलान दक्षता | मैं | अगर=Ith+20mA, Tc=25°C | 0.08 | -- | 0.175 | मेगावाट / एमए |
| अगर=Ith+20mA, Tc=-5~ 75°C | 0.05 | -- | -- | मेगावाट / एमए | ||
| अग्र धारा | यदि | पीएफ = 2.5 एमडब्ल्यू, टीसी = -5 ~ 75 डिग्री सेल्सियस | -- | -- | 70 | एमए |
| वोल्टेज आगे बढ़ाएं | वीएफ | अगर = इथ+20mA | -- | 1.1 | 1.5 | वी |
| उदय / पतन का समय | टीआर/टीएफ | 20% ~ 80% | -- | 0.1 | 0.2 | एनएस |
| केंद्रीय तरंग दैर्ध्य | नियंत्रण रेखा | अगर=Ith+20mA, Tc=25°C | 1300 | 1310 | 1320 | एनएम |
| अगर=Ith+20mA, Tc=-5~75°C | 1290 | -- | 1330 | एनएम | ||
| स्पेक्ट्रम चौड़ाई (आरएमएस) | डेली | अगर=Ith+20mA, Tc=-5~75°C | -- | 0.32 | 1.0 | एनएम |
| साइड मोड दमन अनुपात | एसएमएसआर | अगर=Ith+20mA, Tc=-5~75°C | 30 | -- | -- | डीबी |
| मॉनिटर करेंट | मैं हूँ | अगर=Ith+20mA, Tc=-5~75°C | 100 | -- | 1000 | एमए |
| मॉनिटर डार्क करंट | पहचान | वीआरपी = 5 वी | -- | -- | 100 | ना |
| मॉनिटर क्षमता | सी | वीआरपी = 5 वी, एफ = 1 मेगाहर्ट्ज | 4 | -- | 15 | पीएफ |
| ट्रैकिंग त्रुटि (*3) | ते | टीसी = -5 ~ 75 डिग्री सेल्सियस | -1.5 | -- | 1.5 | डीबी |
(*2): 9/125 मिमी एसएमएफ में लॉन्च किया गया
(*3): डीपीएफ = 10x लॉग (पीएफ (टीसी) / पीएफ (25 डिग्री सेल्सियस)), इम होल्ड (@ पीएफ = 2 एमडब्ल्यू, 25 डिग्री सेल्सियस)
रिसीवर इलेक्ट्रो-ऑप्टिकल अभिलक्षण (TC=25°C, Vcc=3.3V)
| वस्तु | चिन्ह, प्रतीक | परीक्षण स्थिति | न्यूनतम। | टाइप करें। | मैक्स। | इकाई | ||||||
| वोल्टेज आपूर्ति | वीसीसी | 3.0 | 3.3 | 3.6 | वी | |||||||
| बिजली आपूर्ति करें | आईसीसी | कोई भार नहीं | -- | 20 | 24 | एमए | ||||||
| ऑपरेटिंग तरंगदैर्ध्य | मैं | टीसी = -5 ~ 75 डिग्री सेल्सियस | 1480 | -- | 1500 | एनएम | ||||||
| संवेदनशीलता | सेन | 2.5Gbps, PRBS23, ER=10dB, BER=10E-10, RL=50Ω, NRZ | -- | -- | -29.5 | डी बी एम | ||||||
| अधिभार | राजभाषा | -7.0 | -- | -- | डी बी एम | |||||||
| आउटपुट प्रतिबाधा | घोर पराजय | सिंगल एंड | 40 | -- | 60 | मैं | ||||||
| डिफरेंशियल आउटपुट वोल्टेज | वीपीपी | 100Ω अंतर भार, 2.5Gbps | -- | -- | 1000 | एमवी | ||||||
| डार्क करेंट | पहचान | वीसीसी = 3.3 वी, कोई इनपुट नहीं | -- | -- | 150 | ना | ||||||
| ऑप्टिकल रिटर्न लॉस | ORL1310 | 1310एनएम | -- | -- | -15 | डीबी | ||||||
| ORL1490 | 1490एनएम | -- | -- | -20 | डीबी | |||||||
| ऑप्टिकल क्रॉसस्टॉक | एक्स-टॉक | 1310एनएम/1490एनएम | -- | -- | -47 | डीबी | ||||||
| बाहरी स्रोत से ऑप्टिकल अलगाव | आईएसओ1 | एल = 1441 ~ 1450 एनएम | 25 | -- | -- | डीबी | ||||||
| एल = 1530 ~ 1539 एनएम | ||||||||||||
| आईएसओ2 | एल = 1260 ~ 1440 एनएम | 35 | -- | -- | डीबी | |||||||
| एल = 1540 ~ 1625 एनएम | ||||||||||||
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | टाइप करें। | मैक्स। | इकाई | टिप्पणी | ||||||
| मोड फ़ील्ड व्यास | 8 | 9 | 10 | मिमी | ||||||||
| ग्लैडिंग व्यास | 123 | 125 | 127 | मिमी | ||||||||
| फाइबर मैक्रो बेंड लॉस | 0.05 | डीबी | त्रिज्या 16 मिमी | |||||||||
| ऑप्टिकल कनेक्टर सम्मिलन हानि | -- | -- | 0.4 | डीबी | एससी / यूपीसी कनेक्टर | |||||||
| फाइबर झुकने त्रिज्या | 25 | -- | -- | मिमी | ||||||||
| फाइबर व्यास | 0.8 | 0.9 | 1.0 | मिमी | ||||||||
| फाइबर की लंबाई | 210 | -- | 250 | मिमी | ली | |||||||
| फाइबर ऑपरेशन तापमान | 75 | -- | -- | डिग्री सेल्सियस | ||||||||
| एलडी असेंबली पर बल खींचो | 30 | -- | -- | Kgw | ||||||||
| एपीडी असेंबली पर बल खींचो | 15 | -- | -- | Kgw | ||||||||
| XY वेल्डिंग पर कतरनी शक्ति | 30 | -- | -- | Kgw | ||||||||
| फाइबर बेनी पर तनाव बल | 10 | -- | -- | एन | ||||||||
(*4): IPC-8497-1 . के साथ कनेक्टर फाइबर एंड फेस एकॉर्ड
आयाम रूपरेखा
