उत्पाद विवरण:
|
| रफ़्तार: | 10जीबीपीएस | वेवलेंथ: | TX1490nm / RX1550nm |
|---|---|---|---|
| ऑप्टिकल कनेक्टर: | एलसी / एससी रिसेप्टकल | ट्रांसमीटर प्रकार: | ईएमएल |
| रिसीवर प्रकार: | एपीडी | संवेदनशीलता: | <-25.5dBm |
| अधिभार: | > -6dBm | कीवर्ड: | 10Gbps BOSA T1490nm, 10G BOSA EML APD |
| प्रमुखता देना: | APD ऑप्टिकल सब-असेंबली,EML ऑप्टिकल सब-असेंबली,10Gbps ऑप्टिकल सब-असेंबली |
||

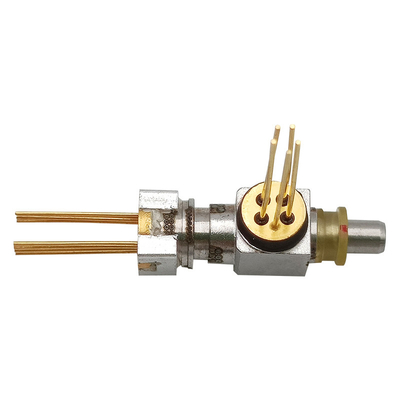

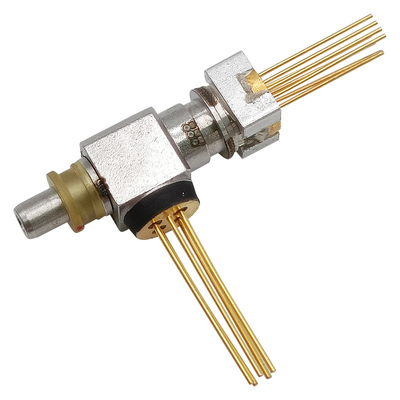

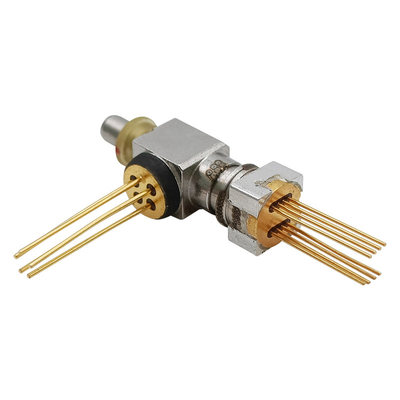

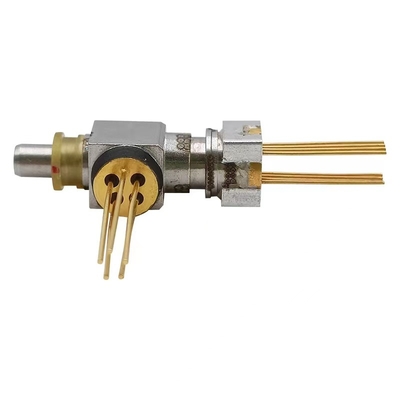

10जीबीपीWDM BOSA TX1490nm EML/RX1550nm एपीडी एलसी एससीद्वि-दिशात्मक ऑप्टिकल उप-विधानसभा
विवरण
GIGAOPTO के BOSA-T1490EML-R1550APD-10G-LC-REC को डेटा संचार के लिए डिज़ाइन किया गया है, जो 10Gbps डेटा दर तक का समर्थन करता है।ट्रांसमीटर पक्ष 1490nm EML लेजर का उपयोग करता है।रिसीवर पक्ष TIA के साथ 1550nm APD का उपयोग करता है।
पूर्ण अधिकतम रेटिंग (टीसी = 25 ℃)
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | मैक्स। | इकाई |
| रिवर्स वोल्टेज (एलडी) | वीआर एल | --- | 2 | वी |
| फॉरवर्ड करंट (LD) | मैंफ्लोरिडा | --- | 150 | एमए |
| फॉरवर्ड करंट (एमपीडी) | मैंएफडी | --- | 10 | एमए |
| ऑपरेटिंग केस तापमान | टीसेशन | 0 | 75 | ℃ |
| भंडारण तापमान | टीएसटीजी | -40 | +85 | ℃ |
| लीड सोल्डरिंग (तापमान)/(समय) | --- | --- | 260/10 | ℃/सेकंड |
| एनटीसी करंट | आईएनटीसी | 5 | वी | |
| एनटीसी वोल्टेज | वीएनटीसी | 2 | एमए | |
| टीईसी करंट | आईटीईसी | -0.96 | 0.96 | ए |
| टीईसी वोल्टेज | वीटीईसी | -1.29 | -1.29 | वी |
| प्रतिरोध (मानक 10KΩ@25℃ | Rth | 9.5 | 10.5 | कू |
| Rth का B स्थिरांक | बी | 3800 | 4000 | क |
ऑप्टिकलऔरविद्युत विशेषतायें
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | टाइप करें। | मैक्स। | इकाई | परीक्षण स्थिति |
| ट्रांसमीटर(टीसी = 25 ± 3 ℃) | ||||||
| थ्रेसहोल्ड करंट | मैंवां | --- | --- | 20 | एमए | सीडब्ल्यू |
| लेजर सेट तापमान | टीएलडी | 40 | 45 | 50 | ℃ | |
| आउटपुट ऑप्टिकल पावर | पीएफ | 2.8 | --- | --- | मेगावाट |
सीडब्ल्यू, आईओपी = 60 एमए, टीएलडी = 45 ℃, वीईए = 0 वी |
| प्रचालन वोल्टेज | वोपो | --- | 1.2 | 1.8 | वी | आईओपी = 60 एमए, टीएलडी = 45 ℃ |
| केंद्र तरंग दैर्ध्य | c | 1470 | 1490 | 1510 | एनएम |
आईओपी = 60 एमए, टीएलडी = 45 ℃, वीईए = 0 वी |
| मॉनिटर करेंट | मैं चालू हूँ | 50 | --- | 1500 | μA | आईओपी = 60 एमए, टीएलडी = 45 ℃ |
| एसएमएसआर | --- | 35 | --- | --- | डीबी |
सेशन = 60 एमए, टीएलडी = 45 ℃, वीईए = 0 वी |
| ट्रैकिंग त्रुटि (CW) | ते | -1.0 | --- | 1.0 | डीबी | 0℃/+45℃, +45℃/+75℃ |
| रिसीवर(टीसी = 25 ± 3 ℃) | ||||||
| वोल्टेज आपूर्ति | वीसीसी | 2.97 | 3.3 | 3.6 | वी | |
| बिजली की ख़राबी | वीबीआर | 27 | 33 | 45 | वी | आईडी = 10μA, वीसीसी बंद |
| बिजली आपूर्ति करें | मैंसीसी | --- | 27 | 43 | एमए | डीसी |
| ऑप्टिकल तरंगदैर्ध्य | मैं | 1530 | 1550 | 1570 | एनएम | |
| संवेदनशीलता | सेन | --- | --- | -25.5 | डी बी एम |
=1550nm , PRBS=2^31-1, बीईआर = 10-10, ईआर = 10 डीबी, @ 10 जीबीपीएस |
| संतृप्ति शक्ति | सातो | -6 | --- | --- | डी बी एम | |
विशेषताएँ
वाणिज्यिक: 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस
औद्योगिक: -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस
आवेदन पत्र
मानक
रूपरेखा आरेखण (इकाई: मिमी)
