उत्पाद विवरण:
|
| रफ़्तार: | 10जीबी/सेक | वेवलेंथ: | Tx1330nm / Rx1270nm |
|---|---|---|---|
| इंटरफेस: | एलसी / एससी रिसेप्टकल | लेजर प्रकार: | डीएफबी |
| पीडी प्रकार: | नत्थी करना | संवेदनशीलता: | >-16dBm |
| ऑप्टिकल आउटपुट पावर: | 0.8 से 1.6mW | कीवर्ड: | 10G T1330nm R1270nm BOSA, DFB 1270nm पिन |
| प्रमुखता देना: | 10Gbps ऑप्टिकल सबअसेंबली,WDM ऑप्टिकल सबअसेंबली,TX1330nm LC SC |
||

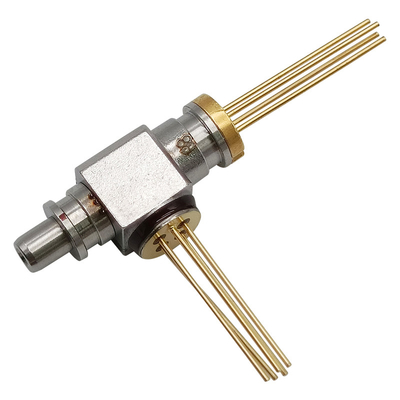

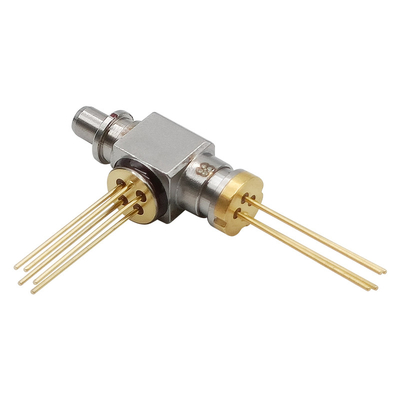

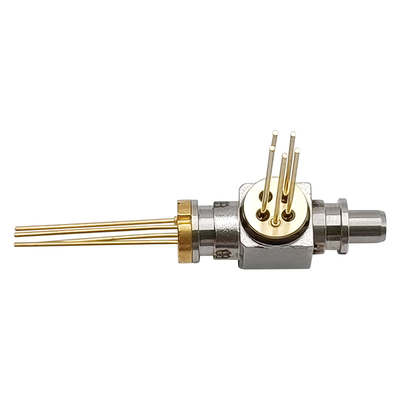

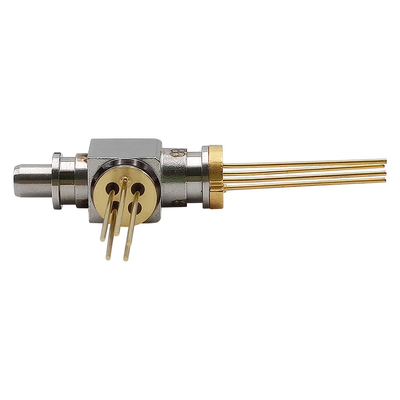

बोसा 10जीबीपीWDM TX1330nm DFB/RX1270nm पिन एलसी एससीद्वि-दिशात्मक ऑप्टिकल उप-विधानसभा
विवरण
GIGAOPTO का BOSA-T1330DFB-R1270PIN-10G-LC-REC डेटा संचार के लिए डिज़ाइन किया गया है।ट्रांसमीटर पक्ष एक 1330nm DFB लेजर का उपयोग करता है।रिसीवर पक्ष TIA के साथ 1270nm पिन का उपयोग करता है।एक WDM फ़िल्टर 1270nm इनपुट लाइट और 1330 nm आउटपुट लाइट को अलग कर सकता है।
पूर्ण अधिकतम रेटिंग (टीसी = 25℃, जब तक अन्यथा टिप्पणी)
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | मैक्स। | इकाई |
| रिवर्स वोल्टेज (एलडी) | वीआर एल | --- | 2 | वी |
| रिवर्स वोल्टेज (एमपीडी) | वीआरडी | --- | 15 | वी |
| फॉरवर्ड करंट (एमपीडी) | मैंएफडी | --- | 2 | एमए |
| टीआईए ऑपरेटिंग वोल्टेज | वीसीसी | 3.0 | 3.6 | वी |
| ऑपरेटिंग केस तापमान | टीसेशन | -40 | +85 | ℃ |
| भंडारण तापमान | टीएसटीजी | -40 | +85 | ℃ |
| लीड सोल्डरिंग तापमान (अधिकतम 10 सेकंड) | टीएस | --- | 260 | ℃ |
| LD TO-कैन पुल फोर्स | --- | 30 | --- | केजीएफ |
| पीडी टू-पुल फोर्स कर सकते हैं | --- | 15 | --- | केजीएफ |
| बहुत ताकत | --- | 30 | --- | केजीएफ |
| ईएसडी | 500 | --- | --- | --- |
ऑप्टिकल और विद्युत लक्षण
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | टाइप करें। | मैक्स। | इकाई | परीक्षण स्थिति |
| संचारणआर(टीसी = 25 ± 3 ℃) | ||||||
| थ्रेसहोल्ड करंट | मैंवां | --- | 8 | 15 | एमए | सीडब्ल्यू, टीसी=25℃ |
| --- | --- | 30 | सीडब्ल्यू, टीसी = 85 ℃ | |||
| ऑप्टिकल आउटपुट पावर | पीएफ | 0.8 | --- | 1.6 | मेगावाट | सीडब्ल्यू, आईओपी = 35 एमए, टीसी = 25 ℃ |
| प्रचालन वोल्टेज | वोपो | --- | 1.2 | 1.6 | वी | सीडब्ल्यू, आईओपी＝आईथ+20एमए |
| उदय / पतन का समय | ट्र / टीएफ | --- | --- | 120 | पी.एस. |
पीएफ = 5.0mW, विलुप्त होने का अनुपात> 10dB, फ़िल्टर के बिना 20% -80% |
| केंद्र तरंग दैर्ध्य | मैं | 1320 | 1330 | 1340 | एनएम | आईओपी = 30 एमए, टीसी = 25 ℃ |
| स्पेक्ट्रम चौड़ाई (-20dB) | मैं | --- | --- | 1 | एनएम |
आईओपी = 30 एमए, टीसी = -40 ℃ ~ 85 ℃ |
| मॉनिटर करेंट | मैं हूँ | 100 | --- | 1000 | μA | सीडब्ल्यू, आईओपी = 35 एमए |
| एसएमएसआर | --- | 30 | 35 | --- | डीबी |
आईओपी = 30 एमए, टीसी = -40 ℃ ~ 85 ℃ |
| मॉनिटर डार्क करंट | पहचान | --- | --- | 100 | ना | वीआरडी = 5 वी |
| पीडी समाई | सी | --- | 3 | 10 | पीएफ | वीआरडी = 5 वी @ एफ = 1 मेगाहर्ट्ज |
| ट्रैकिंग त्रुटि (CW) | ते | -1.5 | --- | 1.5 | डीबी |
सीडब्ल्यू, -40 ℃ / + 85 ℃, मोंटियर करंट होल्ड @ आईओपी = 35 एमए |
| रिसीवर(टीसी = 25 ± 3 ℃) | ||||||
| वोल्टेज आपूर्ति | वीसीसी | 3.0 | 3.3 | 3.6 | वी | सीडब्ल्यू |
| बिजली आपूर्ति करें | मैंसीसी | 15 | 27 | 39 | एमए | वीसीसी = 3.3 वी |
| ऑप्टिकल तरंगदैर्ध्य | मैं | 1250 | 1270 | 1290 | एनएम | सीडब्ल्यू |
| संवेदनशीलता | सेन | --- | --- | -16 | डी बी एम |
λ=1270nm , PRBS=2^31-1, बीईआर = 10-12, ईआर = 10 डीबी, @ 10 जीबीपीएस |
| संतृप्ति शक्ति | सातो | 0 | --- | --- | डी बी एम | |
| पीडी जवाबदेही | आर | 0.7 | --- | --- | ए / डब्ल्यू | सीडब्ल्यू, λ=1270nm |
विशेषताएँ
आवेदन पत्र
मानकएस
रूपरेखा आरेखण (इकाई: मिमी)
