उत्पाद विवरण:
|
| डेटा दर (जीबीपीएस): | 10जीबीपीएस | वेवलेंथ: | Tx1270nm / Rx1330nm |
|---|---|---|---|
| ऑप्टिकल कनेक्टर: | एलसी/एससी | ट्रांसमीटर प्रकार: | डीएफबी |
| रिसीवर प्रकार: | नत्थी करना | संवेदनशीलता: | <-16dBm |
| कीवर्ड: | 10G BOSA 1270nm, LC SC ऑप्टिकल सबअसेंबली | ||
| प्रमुखता देना: | एलसी एससी ऑप्टिकल सबअसेंबली,आरएक्स1330एनएम ऑप्टिकल सबअसेंबली,बीआई डायरेक्शनल ऑप्टिकल सबअसेंबली |
||

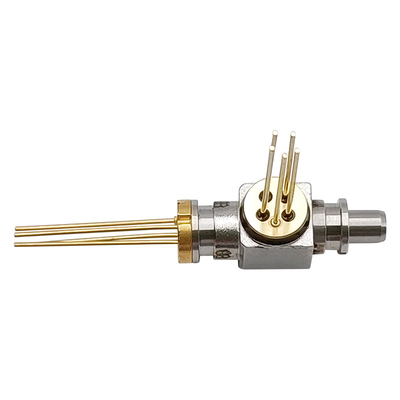

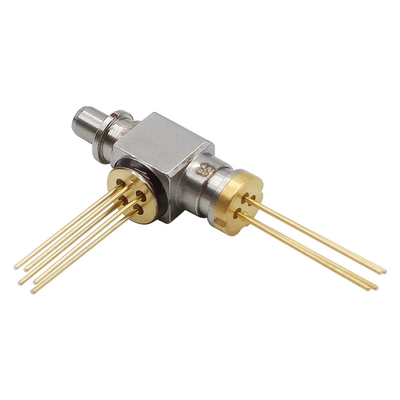

10जीबीपीएलसी एससी डब्लूडीएम बोसा TX1270nm डीएफबी/RX1330nm पिनद्वि-दिशात्मक ऑप्टिकल उप-विधानसभा
विवरण
GIGAOPTO के BOSA-T1270DFB-R1330PIN-10G-LC-REC को दूरसंचार के लिए डिज़ाइन किया गया है, जो 10Gbp/s तक की डेटा दर का समर्थन करता है।ट्रांसमीटर पक्ष 1270nm DFB लेजर का उपयोग करता है।रिसीवर पक्ष TIA के साथ 1330nm पिन का उपयोग करता है।
पूर्ण अधिकतम रेटिंग (टीसी = 25 ℃)
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | मैक्स। | इकाई |
| रिवर्स वोल्टेज (एलडी) | वीआर एल | --- | 2 | वी |
| फॉरवर्ड करंट (LD) | आईएफएल | --- | 120 | एमए |
| रिवर्स वोल्टेज (एमपीडी) | वीतृतीय | --- | 15 | वी |
| फॉरवर्ड करंट (एमपीडी) | मैंएफडी | --- | 2 | एमए |
| टीआईए ऑपरेटिंग वोल्टेज | वीसीसी | +3.0 | +3.6 | वी |
| ऑपरेटिंग केस तापमान | टीसी | -40 | +85 | ℃ |
| भंडारण तापमान | टीएसटीजी | -40 | +85 | ℃ |
| लीड सोल्डरिंग तापमान (अधिकतम 10 सेकंड) | टीएस | --- | 260 | ℃ |
| LD TO-कैन पुल फोर्स | --- | 30 | --- | केजीएफ |
| पीडी टू-पुल फोर्स कर सकते हैं | --- | 15 | --- | केजीएफ |
| बहुत ताकत | --- | 30 | --- | केजीएफ |
ऑप्टिकलऔरविद्युत विशेषतायें
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | टाइप करें। | मैक्स। | इकाई | परीक्षण स्थिति |
| ट्रांसमीटर(टीसी = 25 ± 3 ℃) | ||||||
| थ्रेसहोल्ड करंट | मैंवां | --- | 8 | 15 | एमए | सीडब्ल्यू, टीसी=25℃ |
| --- | 15 | 30 | सीडब्ल्यू, टीसी = 85 ℃ | |||
| आउटपुट ऑप्टिकल पावर | पीएफ | 0.8 | --- | 1.6 | मेगावाट | सीडब्ल्यू, आईओपी = 35 एमए, टीसी = 25 ℃ |
| प्रचालन वोल्टेज | वीएफ | --- | 1.2 | 1.8 | वी | सीडब्ल्यू, आईओपी (35 एमए) |
| उदय / पतन का समय | ट्र / टीएफ | --- | --- | 120 | पी.एस. |
पीएफ=5.0mW, विलुप्त होने अनुपात> 10dB, फ़िल्टर के बिना 20% -80% |
| केंद्र तरंग दैर्ध्य | p | 1260 | 1270 | 1280 | एनएम | आईओपी = 30 एमए, टीसी = 25 ℃ |
| स्पेक्ट्रम चौड़ाई (आरएमएस) | मैं | --- | --- | 1 | एनएम | आईओपी = 30 एमए, टीसी = -40 ℃ ~ 85 ℃ |
| मॉनिटर करेंट | मैं हूँ | 100 | --- | 1000 | μA | वीआरडी = 5 वी |
| एसएमएसआर | --- | 30 | 35 | --- | डीबी | आईओपी = 30 एमए, टीसी = -40 ℃ ~ 85 ℃ |
| पीडी समाई | सी | --- | 3 | 10 | पीएफ | वीआरडी = 5 वी @ एफ = 1 मेगाहर्ट्ज |
| गलती खोजना | ते | -1.5 | --- | 1.5 | डीबी |
सीडब्ल्यू, -40 ℃ / + 85 ℃, मोंटियर करंट होल्ड @ आईओपी = 35 एमए |
| रिसीवर(टीसी = 25 ± 3 ℃) | ||||||
| वोल्टेज आपूर्ति | वीसीसी | 3.0 | 3.3 | 3.6 | वी | सीडब्ल्यू |
| टीआईए आपूर्ति वर्तमान | मैंसीसी | 15 | 27 | 39 | एमए | वीसीसी = 3.3 वी |
| ऑप्टिकल तरंगदैर्ध्य | मैं | 1310 | 1330 | 1350 | एनएम | सीडब्ल्यू |
| संवेदनशीलता | सेन | --- | --- | -16 | डी बी एम |
λ=1330nm , PRBS=2^31-1, बीईआर = 10-12, ईआर = 10 डीबी, @10जीबीपीएस |
| संतृप्ति शक्ति | सातो | 0 | --- | --- | डी बी एम | |
| पीडी जवाबदेही | आर | 0.7 | --- | --- | ए / डब्ल्यू | सीडब्ल्यू, λ = 1330 एनएम; |
विशेषताएँ
आवेदन पत्र
मानक
रूपरेखा आरेखण (इकाई: मिमी)
