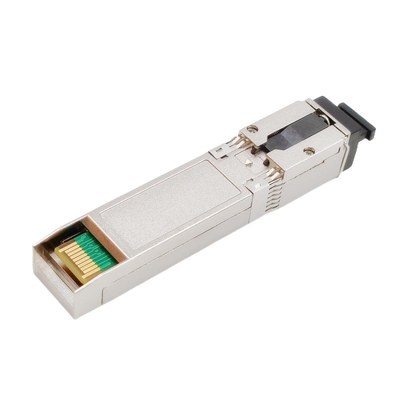

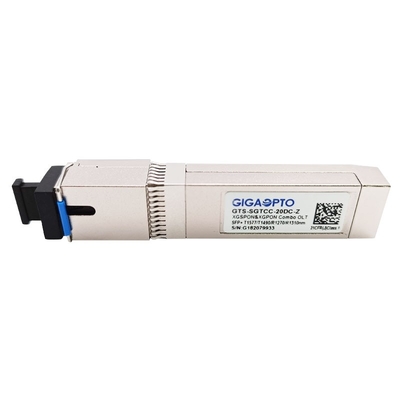

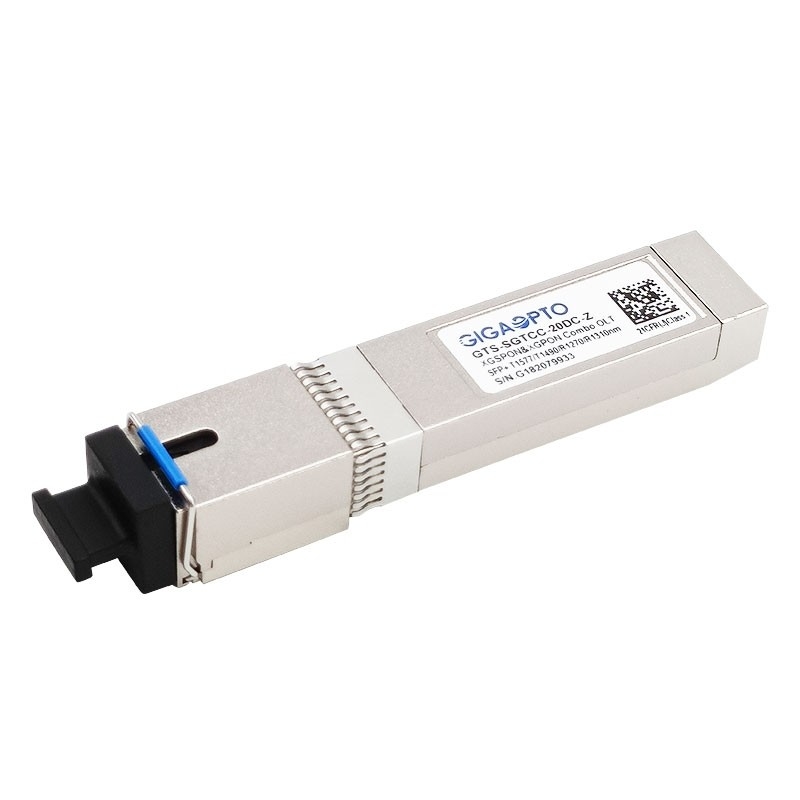

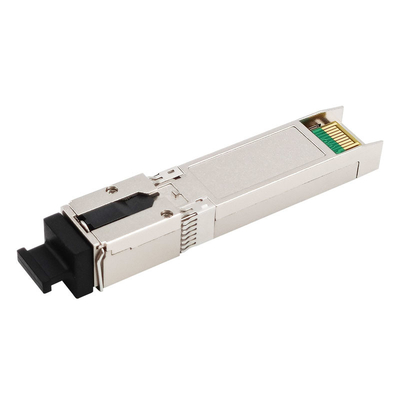

OLT SFP+ ट्रांसीवर मॉड्यूल ZTE XGPON XGSPON Combo

OLT SFP+ ट्रांसीवर मॉड्यूल ZTE XGPON XGSPON Combo
OLT SFP+ ट्रांसीवर मॉड्यूल ZTE XGPON XGSPON Combo OLT SFP+ ट्रांसीवर मॉड्यूल ZTE XGPON XGSPON Combo OLT SFP+ ट्रांसीवर मॉड्यूल ZTE XGPON XGSPON Combo OLT SFP+ ट्रांसीवर मॉड्यूल ZTE XGPON XGSPON Combo

बड़ी छवि :  OLT SFP+ ट्रांसीवर मॉड्यूल ZTE XGPON XGSPON Combo

उत्पाद विवरण:
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: Gigaopto
प्रमाणन: CE,FCC,RoHs, TUV,UL
मॉडल संख्या: GTS-SGTCC-20DC-Z
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: सिंगल पैकेज: 10 या 20 पीसी प्रति ट्रे, 30 या 50 या 100 पीसी प्रति बॉक्स, 400 या 600 पीसी प्रति कार्ट
प्रसव के समय: 1-5 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 5,000 पीसी/माह

OLT SFP+ ट्रांसीवर मॉड्यूल ZTE XGPON XGSPON Combo

वर्णन
प्रोडक्ट का नाम: XGPON और XGSPON कॉम्बो OLT SFP ट्रांसीवर आवेदन पत्र: एक्सजी-पीओएन और एक्सजीएस-पीओएन
डेटा दर (जीबीपीएस): XGSPON-TX 9.953 RX9.953 RX 2.488, XGPON-TX 9.953 RX 2.488 TX तरंग दैर्ध्य: XGSPON-1577nm, XGPON-1490nm
आरएक्स तरंगदैर्ध्य: XGSPON/XGPON-1270nm एलडी/पीडी प्रकार: ईएमएल/एपीडी
गारंटी: 3 वर्ष कीवर्ड: SFP+ XGPON और XGSPON कॉम्बो
प्रमुखता देना:

OLT SFP + ट्रांसीवर मॉड्यूल

,

XGSPON SFP + ट्रांसीवर मॉड्यूल

,

ZTE XGPON

ZTE XGPON-XGSPON कॉम्बो OLT SFP+ TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G ट्रांसीवर मॉड्यूल





विवरण:



Gigaopto का GTS-SGTCC-20DC-Z XGS-PON&XGPON/GPON कॉम्बो OLT, GPON OLT B+ और XGSPON&XGPON OLT N1 के साथ संगत है।

इसमें ईएमएल लेजर के साथ 1577nm 10Gbps निरंतर-मोड ट्रांसमीटर, APD-TIA के साथ 1270nm 10Gbps / 2.5Gbps बर्स्ट-मोड रिसीवर, DFB लेजर के साथ 1490nm 2.5Gbps निरंतर-मोड ट्रांसमीटर और 1310nm 1.25G बर्स्ट-मोड रिसीवर शामिल हैं। एपीडी-टीआईए के साथ।यह BIDI SC/UPC रिसेप्टकल का उपयोग करते हुए SFP + फॉर्म-फैक्टर है। इसका वाणिज्यिक तापमान 0 से 70 ° C तक है।





विशेषताएँ



  • हॉट-प्लग करने योग्य SFP+ फॉर्म फ़ैक्टर
  • एसएफपी+ एमएसए और आईटीयू-टी जी.9807.1/जी.987.2/जी.984.2 के अनुरूप
  • XGS-PON/XG-PON OLT N1 और GPON OLT B+ अनुप्रयोगों का समर्थन करें
  • ईएमएल लेजर के साथ 1577nm 9.95328Gbps निरंतर-मोड ट्रांसमीटर
  • APD-TIA का उपयोग करते हुए 1270nm 9.95328Gbps/2.488Gbps बर्स्ट-मोड रिसीवर
  • 1490nm 2.488Gbps DFB लेजर के साथ निरंतर-मोड ट्रांसमीटर
  • 1310nm 1.244Gbps APD-TIA का उपयोग कर बर्स्ट-मोड रिसीवर
  • सिंगल एसएमएफ पर 20 किमी तक पहुंचें
  • सिंप्लेक्स एससी रिसेप्टेक
  • कम बिजली अपव्यय
  • एकीकृत डिजिटल नैदानिक ​​​​निगरानी के लिए 2-तार इंटरफ़ेस
  • डिजिटल रिसीविंग सिग्नल स्ट्रेंथ इंडिकेशन (RSSI)
  • ऑपरेटिंग केस तापमान: 0 ~ 70 डिग्री सेल्सियस
  • +3.3V बिजली की आपूर्ति
  • RoHS अनुपालन (लीड मुक्त)





कार्यात्मक योजनाबद्ध आरेख-XGSPON और XGPON1 + GPON OLT

OLT SFP+ ट्रांसीवर मॉड्यूल ZTE XGPON XGSPON Combo 0





संचालन और भंडारण की स्थिति



पैरामीटर इकाई न्यूनतम। ठेठ मैक्स।
भंडारण तापमान डिग्री सेल्सियस -40   85
ऑपरेटिंग केस टेम्प डिग्री सेल्सियस 0   70
भंडारण आर्द्रता % 5   90
ऑपरेटिंग सापेक्ष आर्द्रता % 5   85
बिजली की आपूर्ति की वोल्टेज वी 3.135 3.3 3.465
बिजली की खपत वू     2.8
रिसीवर के लिए क्षति सीमा डी बी एम -3
Tx 1577nm . के लिए बिट दर जीबीपीएस 9.953
Rx 1270nm . के लिए बिट दर जीबीपीएस 2.488 9.953
Tx 1490nm . के लिए बिट दर जीबीपीएस 2.488
Rx 1310nm . के लिए बिट दर जीबीपीएस 1.244





विशेषताएं



सभी प्रदर्शन पूरे कामकाजी तापमान और शर्तों पर निर्दिष्ट हैं।

पैरामीटर इकाई न्यूनतम। ठेठ मैक्स।
XGSPON1577nm 9.953G ट्रांसमीटर
TX सेंट्रल वेवलेंथ एनएम 1575 1577 1580
वर्णक्रमीय चौड़ाई (-20dB) एनएम     1
साइड मोड दमन अनुपात डीबी 30
XGSPON मीन लॉन्च पावर
(एन1 बोल)
डी बी एम 2.5   5
XGSPON मीन लॉन्च पावर
(एन1 ईओएल)
डी बी एम 2   5
मीन लॉन्च पावर (TX ऑफ) डी बी एम     -39
विलुप्त होने का अनुपात डीबी 8.2
ऑप्टिकल रिटर्न लॉस टॉलरेंस डीबी     15
XGSPON ट्रांसमीटर 20km
फाइबर फैलाव जुर्माना
डीबी     1
ट्रांसमीटर मास्क
(पीआरबीएस231-1@9.953जी)
आईटीयू-टी जी.9807.1 . के अनुरूप
XGPON 1577nm 9.953G ट्रांसमीटर
TX सेंट्रल वेवलेंथ एनएम 1575 1577 1580
वर्णक्रमीय चौड़ाई (-20dB) एनएम     1
साइड मोड दमन अनुपात डीबी 30
XGPON मीन लॉन्च पावर
(एन1 बोल)
डी बी एम 2.5   6
XGPON मीन लॉन्च पावर डी बी एम 2   6
(एन1 ईओएल)
मीन लॉन्च पावर (TX ऑफ) डी बी एम     -39
विलुप्त होने का अनुपात डीबी 8.2
ऑप्टिकल रिटर्न लॉस टॉलरेंस डीबी     15
XGPON ट्रांसमीटर 20km
फाइबर फैलाव जुर्माना
डीबी     0.5
ट्रांसमीटर मास्क
(पीआरबीएस231-1@9.953जी)
आईटीयू-टी जी.987.2 के अनुरूप
XGSPON 1270nm 9.953G रिसीवर
तरंग दैर्ध्य प्राप्त करें एनएम 1260 1270 1280
संवेदनशीलता (N1 बोल)
(PRBS231-1@9.953G,ER=8.2, BER<10- 3)
डी बी एम     -26.5
संवेदनशीलता (N1 EOL)
(PRBS231-1@9.953G,ER=8.2, BER<10- 3)
डी बी एम     -26
अधिभार (N1) डी बी एम -4
निपटान समय एनएस     100
एसडी जोर स्तर डी बी एम     -29
एसडी डी-जोर स्तर डी बी एम -45
एसडी हिस्टैरिसीस डीबी 0.5   6
XGPON 1270nm 2.488G रिसीवर
तरंग दैर्ध्य प्राप्त करें एनएम 1260 1270 1280
संवेदनशीलता (N1 बोल)
(PRBS223-1@2.488G,ER=8.2, BER<10- 4)
डी बी एम     -28
संवेदनशीलता (N1 EOL)
(PRBS223-1@2.488G,ER=8.2, BER<10- 4)
डी बी एम     -27.5
अधिभार (N1) डी बी एम -6
एसडी जोर स्तर डी बी एम     -29
एसडी डी-जोर स्तर डी बी एम -45
एसडी हिस्टैरिसीस डीबी 0.5   6



पैरामीटर इकाई न्यूनतम। ठेठ मैक्स।
GPON 1490nm 2.488G ट्रांसमीटर
TX सेंट्रल वेवलेंथ एनएम 1480 1490 1500
वर्णक्रमीय चौड़ाई (-20dB) एनएम     1
साइड मोड दमन अनुपात डीबी 30
मीन लॉन्च पावर (बी+ बीओएल) डी बी एम 2.5   5
मीन लॉन्च पावर (बी+ ईओएल) डी बी एम 1.5   5
मीन लॉन्च पावर (TX ऑफ) डी बी एम     -39
विलुप्त होने का अनुपात डीबी 8.2
ऑप्टिकल रिटर्न लॉस टॉलरेंस डीबी     15
GPON ट्रांसमीटर 20km
फाइबर फैलाव जुर्माना
डीबी     1
ट्रांसमीटर मास्क (PRBS223-
1@2.488जी)
आईटीयू-टीजी.984.2 . के अनुरूप
GPON 1310nm 1.244G रिसीवर
तरंग दैर्ध्य प्राप्त करें एनएम 1290 1310 1330
संवेदनशीलता (बी+ बीओएल)
(PRBS223-1@1.244G,ER=10,BER<10- 10)
डी बी एम     -29
संवेदनशीलता (बी+ ईओएल)
(PRBS223-1@1.244G,ER=10,BER<10- 10)
डी बी एम     -28
अधिभार (बी+) डी बी एम -8
रिसीवर बर्स्ट मोड डायनेमिक रेंज डीबी 15
एसडीएसर्ट स्तर डी बी एम     -30
एसडीडीई-जोर स्तर डी बी एम -45
एसडी हिस्टैरिसीस डीबी 0.5   6



पैरामीटर इकाई न्यूनतम। ठेठ मैक्स।
विद्युत इंटरफ़ेस लक्षण
XGSPON और XGPON डेटा इनपुट स्विंग
डिफरेंशियल / TX
एमवी 120   800
XGSPON और XGPON डेटा आउटपुट स्विंग
डिफरेंशियल/आरएक्स
एमवी 400   800
GPON डेटा इनपुट स्विंग डिफरेंशियल / TX एमवी 200   1600
GPON डेटा आउटपुट स्विंग
डिफरेंशियल/आरएक्स
एमवी 1200   2000
डेटा अंतर प्रतिबाधा मैं 90 100 110
LVTTL आउटपुट हाई वी 2.4   वीसीसी
LVTTL आउटपुट कम वी 0   0.4
LVTTL इनपुट हाई वी 2.0   वीसीसी+0.3
LVTTL इनपुट कम वी 0   0.8





यांत्रिक चित्र



OLT SFP+ ट्रांसीवर मॉड्यूल ZTE XGPON XGSPON Combo 1
