उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | XGPON/XGSPON कॉम्बो OLT ट्रांसीवर | आवेदन पत्र: | XGPON और XGSPON |
|---|---|---|---|
| डेटा दर (जीबीपीएस): | XGSPON-TX 9.953 RX9.953 RX 2.488, XGPON-TX 9.953 RX 2.488 | TX तरंग दैर्ध्य: | XGSPON-1577nm, XGPON-1490nm |
| आरएक्स तरंगदैर्ध्य: | XGSPON/XGPON-1270nm | अवयव: | ईएमएल+एपीडी |
| गारंटी: | 3 साल | कीवर्ड: | XGPON और XGSPON कॉम्बो ओएलटी ट्रांसीवर मॉड्यूल |
| प्रमुखता देना: | ओएलटी एसएफपी + ट्रांसीवर,22 पिन एसएफपी + ट्रांसीवर,हुआवेई एक्सजीपीओएन |
||

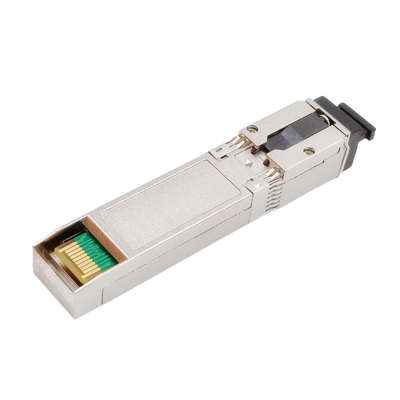

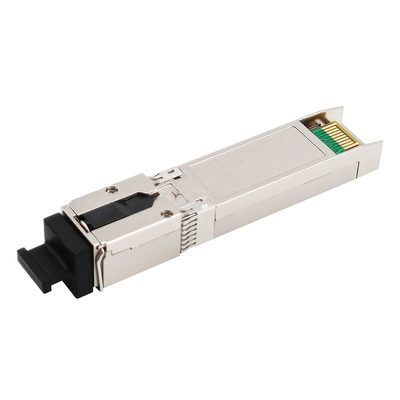

Huawei XGPON और XGSPON कॉम्बो OLT SFP+ 2x11 22PIN TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G ट्रांसीवर मॉड्यूल
विवरण

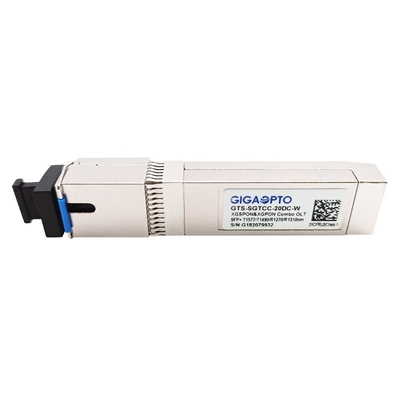

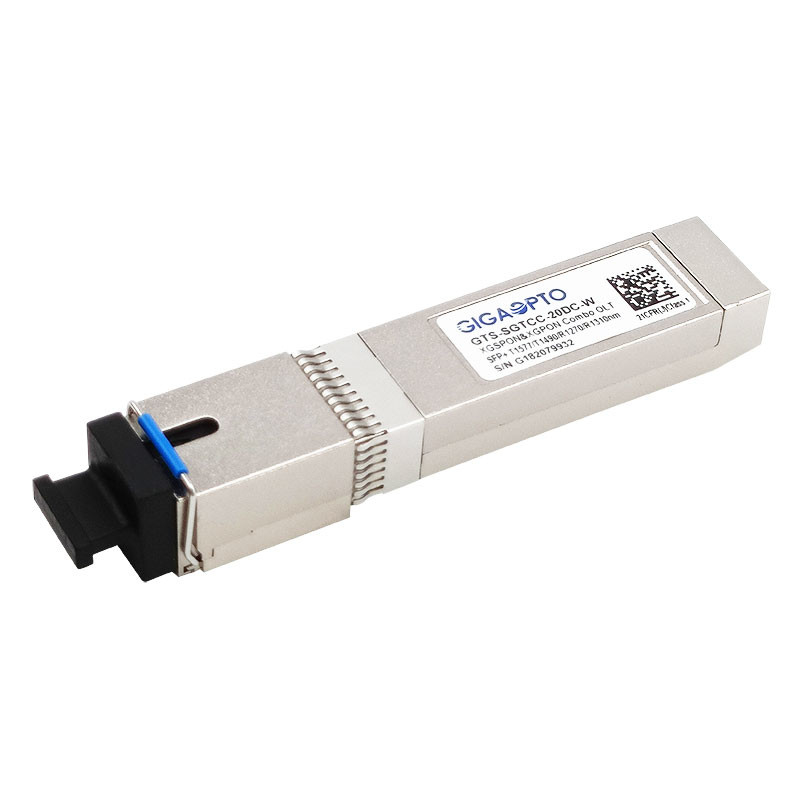

Gigaopto का GTS-SGTCC-20DC-W XGS-PON&XGPON/GPON कॉम्बो OLT, GPON OLT B+ और XGSPON&XGPON OLT N1 के साथ संगत है।
इसमें ईएमएल लेजर के साथ 1577nm 10Gbps निरंतर-मोड ट्रांसमीटर, APD-TIA के साथ 1270nm 10Gbps / 2.5Gbps बर्स्ट-मोड रिसीवर, DFB लेजर के साथ 1490nm 2.5Gbps निरंतर-मोड ट्रांसमीटर और 1310nm 1.25G बर्स्ट-मोड रिसीवर शामिल हैं। एपीडी-टीआईए के साथ।यह BIDI SC/UPC रिसेप्टकल का उपयोग करते हुए SFP + फॉर्म-फैक्टर है। इसका वाणिज्यिक तापमान 0 से 70 ° C तक है।
विशेषताएँ
संचालन और भंडारण की स्थिति
| पैरामीटर | इकाई | न्यूनतम। | ठेठ | मैक्स। |
| भंडारण तापमान | डिग्री सेल्सियस | -40 | 85 | |
| ऑपरेटिंग केस टेम्प | डिग्री सेल्सियस | 0 | 70 | |
| भंडारण आर्द्रता | % | 5 | 90 | |
| ऑपरेटिंग सापेक्ष आर्द्रता | % | 5 | 85 | |
| बिजली की आपूर्ति की वोल्टेज | वी | 3.135 | 3.3 | 3.465 |
| बिजली की खपत | वू | 2.8 | ||
| रिसीवर के लिए क्षति सीमा | डी बी एम | -3 | ||
| Tx 1577nm . के लिए बिट दर | जीबीपीएस | 9.953 | ||
| Rx 1270nm . के लिए बिट दर | जीबीपीएस | 2.488 | 9.953 | |
| Tx 1490nm . के लिए बिट दर | जीबीपीएस | 2.488 | ||
| Rx 1310nm . के लिए बिट दर | जीबीपीएस | 1.244 | ||
विशेषताएं
सभी प्रदर्शन पूरे कामकाजी तापमान और शर्तों पर निर्दिष्ट हैं।
| पैरामीटर | इकाई | न्यूनतम। | ठेठ | मैक्स। | |||
| XGSPON1577nm 9.953G ट्रांसमीटर | |||||||
| TX सेंट्रल वेवलेंथ | एनएम | 1575 | 1577 | 1580 | |||
| वर्णक्रमीय चौड़ाई (-20dB) | एनएम | 1 | |||||
| साइड मोड दमन अनुपात | डीबी | 30 | |||||
| XGSPON मीन लॉन्च पावर (एन1 बोल) |
डी बी एम | 2.5 | 5 | ||||
| XGSPON मीन लॉन्च पावर (एन1 ईओएल) |
डी बी एम | 2 | 5 | ||||
| मीन लॉन्च पावर (TX ऑफ) | डी बी एम | -39 | |||||
| विलुप्त होने का अनुपात | डीबी | 8.2 | |||||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | डीबी | 15 | |||||
| XGSPON ट्रांसमीटर 20km फाइबर फैलाव जुर्माना |
डीबी | 1 | |||||
| ट्रांसमीटर मास्क (पीआरबीएस231-1@9.953जी) |
आईटीयू-टी जी.9807.1 . के अनुरूप | ||||||
| XGPON 1577nm 9.953G ट्रांसमीटर | |||||||
| TX सेंट्रल वेवलेंथ | एनएम | 1575 | 1577 | 1580 | |||
| वर्णक्रमीय चौड़ाई (-20dB) | एनएम | 1 | |||||
| साइड मोड दमन अनुपात | डीबी | 30 | |||||
| XGPON मीन लॉन्च पावर (एन1 बोल) |
डी बी एम | 2.5 | 6 | ||||
| XGPON मीन लॉन्च पावर | डी बी एम | 2 | 6 | ||||
| (एन1 ईओएल) | |||||||
| मीन लॉन्च पावर (TX ऑफ) | डी बी एम | -39 | |||||
| विलुप्त होने का अनुपात | डीबी | 8.2 | |||||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | डीबी | 15 | |||||
| XGPON ट्रांसमीटर 20km फाइबर फैलाव जुर्माना |
डीबी | 0.5 | |||||
| ट्रांसमीटर मास्क (पीआरबीएस231-1@9.953जी) |
आईटीयू-टी जी.987.2 के अनुरूप | ||||||
| XGSPON 1270nm 9.953G रिसीवर | |||||||
| तरंग दैर्ध्य प्राप्त करें | एनएम | 1260 | 1270 | 1280 | |||
| संवेदनशीलता (N1 बोल) (PRBS231-1@9.953G,ER=8.2, BER<10- 3) |
डी बी एम | -26.5 | |||||
| संवेदनशीलता (N1 EOL) (PRBS231-1@9.953G,ER=8.2, BER<10- 3) |
डी बी एम | -26 | |||||
| अधिभार (N1) | डी बी एम | -4 | |||||
| निपटान समय | एनएस | 100 | |||||
| एसडी जोर स्तर | डी बी एम | -29 | |||||
| एसडी डी-जोर स्तर | डी बी एम | -45 | |||||
| एसडी हिस्टैरिसीस | डीबी | 0.5 | 6 | ||||
| XGPON 1270nm 2.488G रिसीवर | |||||||
| तरंग दैर्ध्य प्राप्त करें | एनएम | 1260 | 1270 | 1280 | |||
| संवेदनशीलता (N1 बोल) (PRBS223-1@2.488G,ER=8.2, BER<10- 4) |
डी बी एम | -28 | |||||
| संवेदनशीलता (N1 EOL) (PRBS223-1@2.488G,ER=8.2, BER<10- 4) |
डी बी एम | -27.5 | |||||
| अधिभार (N1) | डी बी एम | -6 | |||||
| एसडी जोर स्तर | डी बी एम | -29 | |||||
| एसडी डी-जोर स्तर | डी बी एम | -45 | |||||
| एसडी हिस्टैरिसीस | डीबी | 0.5 | 6 | ||||
| पैरामीटर | इकाई | न्यूनतम। | ठेठ | मैक्स। |
| GPON 1490nm 2.488G ट्रांसमीटर | ||||
| TX सेंट्रल वेवलेंथ | एनएम | 1480 | 1490 | 1500 |
| वर्णक्रमीय चौड़ाई (-20dB) | एनएम | 1 | ||
| साइड मोड दमन अनुपात | डीबी | 30 | ||
| मीन लॉन्च पावर (बी+ बीओएल) | डी बी एम | 2.5 | 5 | |
| मीन लॉन्च पावर (बी+ ईओएल) | डी बी एम | 1.5 | 5 | |
| मीन लॉन्च पावर (TX ऑफ) | डी बी एम | -39 | ||
| विलुप्त होने का अनुपात | डीबी | 8.2 | ||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | डीबी | 15 | ||
| GPON ट्रांसमीटर 20km फाइबर फैलाव जुर्माना |
डीबी | 1 | ||
| ट्रांसमीटर मास्क (PRBS223- 1@2.488जी) |
आईटीयू-टीजी.984.2 . के अनुरूप | |||
| GPON 1310nm 1.244G रिसीवर | ||||
| तरंग दैर्ध्य प्राप्त करें | एनएम | 1290 | 1310 | 1330 |
| संवेदनशीलता (बी+ बीओएल) (PRBS223-1@1.244G,ER=10,BER<10- 10) |
डी बी एम | -29 | ||
| संवेदनशीलता (बी+ ईओएल) (PRBS223-1@1.244G,ER=10,BER<10- 10) |
डी बी एम | -28 | ||
| अधिभार (बी+) | डी बी एम | -8 | ||
| रिसीवर बर्स्ट मोड डायनेमिक रेंज | डीबी | 15 | ||
| एसडीएसर्ट स्तर | डी बी एम | -30 | ||
| एसडीडीई-जोर स्तर | डी बी एम | -45 | ||
| एसडी हिस्टैरिसीस | डीबी | 0.5 | 6 | |
| पैरामीटर | इकाई | न्यूनतम। | ठेठ | मैक्स। |
| विद्युत इंटरफ़ेस लक्षण | ||||
| XGSPON और XGPON डेटा इनपुट स्विंग डिफरेंशियल / TX |
एमवी | 120 | 800 | |
| XGSPON और XGPON डेटा आउटपुट स्विंग डिफरेंशियल/आरएक्स |
एमवी | 400 | 800 | |
| GPON डेटा इनपुट स्विंग डिफरेंशियल / TX | एमवी | 200 | 1600 | |
| GPON डेटा आउटपुट स्विंग डिफरेंशियल/आरएक्स |
एमवी | 1200 | 2000 | |
| डेटा अंतर प्रतिबाधा | मैं | 90 | 100 | 110 |
| LVTTL आउटपुट हाई | वी | 2.4 | वीसीसी | |
| LVTTL आउटपुट कम | वी | 0 | 0.4 | |
| LVTTL इनपुट हाई | वी | 2.0 | वीसीसी+0.3 | |
| LVTTL इनपुट कम | वी | 0 | 0.8 | |
यांत्रिक चित्र
