उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | XGPON OLT XFP ट्रांसीवर | बनाने का कारक: | एक्सएफपी |
|---|---|---|---|
| ओडीएन वर्ग: | एन 1 | डेटा गति: | TX9.953Gbps/RX2.488Gbps |
| वेवलेंथ: | TX1577nm / RX1270nm | योजक: | एससी यूपीसी |
| एलडी/पीडी: | ईएमएल+एपीडी | डिजिटल डायग्नोस्टिक्स: | का समर्थन किया |
| कीवर्ड: | XGPON OLT N1 XFP ट्रांसीवर | ||
| प्रमुखता देना: | XFP GPON SFP ट्रांसीवर,XGPON GPON SFP ट्रांसीवर,RX1270nm XFP ट्रांसीवर मॉड्यूल |
||
XG-PON OLT XFP ट्रांसीवर
आईटीयू-टी जी.987.2, क्लास एन1 . के अनुरूप
एससी / यूपीसी रिसेप्टकल के साथ सिंगल फाइबर द्वि-दिशात्मक ट्रांसीवर
9.953Gb/s डाउनस्ट्रीम और 2.488Gb/s अपस्ट्रीम
RoHS, सीई, एफसीसी, पहुंच:
विवरण

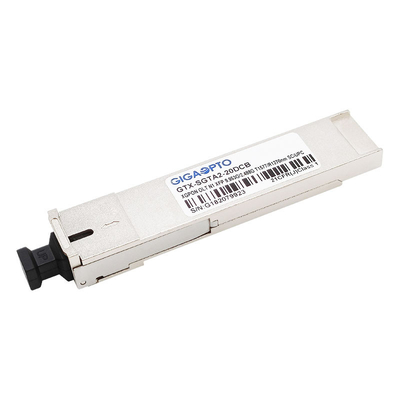

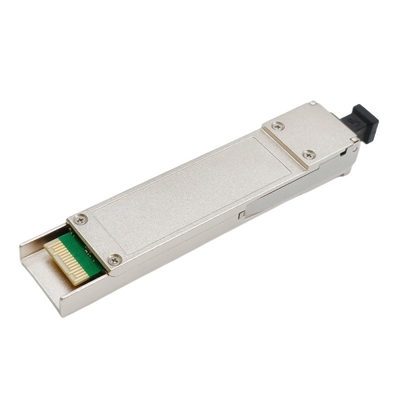

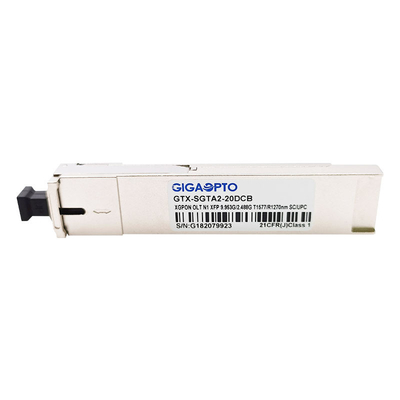

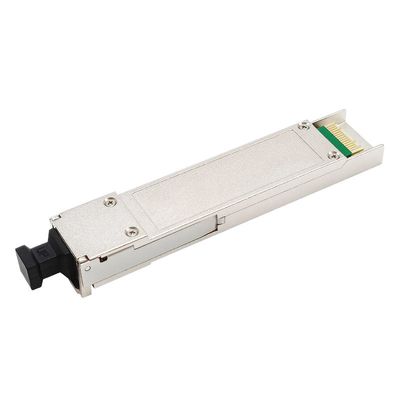

यह GTX-SGTA2-20DCB XGPON OLT N1 XFP SC UPC फाइबर ट्रांसीवर मॉड्यूल XGPON के ऑप्टिकल लाइन टर्मिनल (OLT) के लिए डाउनस्ट्रीम में 9.953Gbps और अपस्ट्रीम में 2.488Gbps के साथ 1577 निरंतर-मोड ट्रांसमीटर और 1270nm बर्स्ट-मोड रिसीवर का उपयोग करके डिज़ाइन किया गया है। .
ट्रांसमीटर अनुभाग एक EML 1577nm लेजर का उपयोग करता है और अंतर्राष्ट्रीय सुरक्षा मानक IEC-60825-1 के अनुसार कक्षा 1 का लेजर अनुपालन करता है।रिसीवर अनुभाग एक ऑप्टिकल हेडर और एक सीमित पोस्ट-एम्पलीफायर आईसी में घुड़सवार एक एकीकृत 1270 एनएम डिटेक्टर प्रीम्प्लीफायर (आईडीपी) का उपयोग करता है।
यह SC/UPC रिसेप्शन कनेक्टर के साथ XFP पैकेज को अपनाता है।बिजली की आपूर्ति एकल +3.3 वोल्टेज है।
डिजिटल डायग्नोस्टिक्स फ़ंक्शन उपलब्ध हैं, जैसा कि SFF-8472 में निर्दिष्ट है, जो ट्रांसीवर तापमान, लेजर बायस करंट, ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर और ट्रांसीवर आपूर्ति वोल्टेज की वास्तविक समय की निगरानी प्रदान करता है।
विनिर्देश
| प्रोडक्ट का नाम | एक्सजी-पीओएन ओएलटी एक्सएफपी | बनाने का कारक | एक्सएफपी |
| टाइप | XG-पोन OLT | ओडीएन वर्ग | एन 1 |
| दूरी | 20 किमी | कनेक्टर प्रकार | सिंप्लेक्स-एससी/यूपीसी |
| उत्पाद श्रेणी | पीओएन ट्रांसीवर | डोम/डीडीएम | समर्थित |
| अनुकूलता | सामान्य | पर्यावरण | ऑपरेटिंग: 0 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
| वारंटी समय | 3 साल | भंडारण: -40 ~ 85 डिग्री सेल्सियस | |
| बिट दर TX | 9.953जीबीपीएस | बिट दर RX | 2.488 जीबीपीएस |
| तरंग दैर्ध्य (TX) | 1577एनएम | तरंग दैर्ध्य (RX) | 1270एनएम |
| शक्ति का अपव्यय | <1.8 डब्ल्यू | कुल आपूर्ति वर्तमान | <500mA |
| ट्रांसमीटर | डीएफबी ईएमएल | रिसीवर | एपीडी |
| TX आउटपुट पावर (डीबीएम) | 2~6dBm | आरएक्स संवेदनशीलता | <-27.5dBm |
| विलुप्त होने का अनुपात | >8.2dB | अधिभार | >-7.0dBm |
| प्रोटोकॉल | आईएनएफ-8077आई, आईटीयू-टी जी.987.2 | ||
विशेषताएँ
आवेदन पत्र
मानकों
हमारे XGPON OLT ट्रांससीवर्स की ऑर्डरिंग सूचना:
| पी/एन | विवरण | बनाने का कारक | डेटा दर (जीबी/एस) | तरंग दैर्ध्य (एनएम) | कक्षा | टीएक्स/आरएक्स प्रकार | टीएक्स पावर | आरएक्स संवेदनशीलता | इंटरफेस | तापमान |
| GTS-SGTA2-20DCB | XG-PON OLT ट्रांसीवर | एसएफपी+ | TX 9.953G/RX 2.488G | TX1577nm / RX1270nm | एन 1 | ईएमएल/एपीडी | 2~6dBm | -27.5dBm | एससी/यूपीसी | -5 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
| GTS-SGTA2-20DCC | XG-PON OLT ट्रांसीवर | एसएफपी+ | TX 9.953G/RX 2.488G | TX1577nm / RX1270nm | एन2ए | ईएमएल/एपीडी | 4~8dBm | -29.5dBm | एससी/यूपीसी | -5 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
| GTX-SGTA2-20DCB | XG-PON OLT ट्रांसीवर | एक्सएफपी | TX 9.953G/RX 2.488G | TX1577nm / RX1270nm | एन 1 | ईएमएल/एपीडी | 2~6dBm | -27.5dBm | एससी/यूपीसी | -5 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
| GTX-SGTA2-20DCC | XG-PON OLT ट्रांसीवर | एक्सएफपी | TX 9.953G/RX 2.488G | TX1577nm / RX1270nm | एन2ए | ईएमएल/एपीडी | 4~8dBm | -29.5dBm | एससी/यूपीसी | -5 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
