उत्पाद विवरण:
|
| उत्पाद श्रेणी: | पीओएन एसएफपी मॉड्यूल | टाइप: | एक्सजीएस-पीओएन ओएनयू |
|---|---|---|---|
| प्रपत्र प्रकार: | एसएफपी+ | डेटा गति: | 9.953जीबीपीएस |
| वेवलेंथ: | 1270एनएम_टीएक्स/1577एनएम_आरएक्स | योजक: | सिंप्लेक्स एससी/एपीसी |
| अवयव: | डीएफबी+एपीडी | डीडीएम: | का समर्थन किया |
| कीवर्ड: | XGS-PON ONU SFP+ ट्रांसीवर मॉड्यूल SC/APC | ||
| प्रमुखता देना: | 9.953Gbps XGS PON ONU,1270nm XGS PON ONU,1577nm XGSPON ONU |
||
एक्सजीएस-पीओएन ओएनयू ऑप्टिकल ट्रांसीवर एसएफपी + मॉड्यूल
आईटीयू-टीजी.9807 . के अनुरूप, एससी / एपीसी रिसेप्टकल
एकल फाइबर द्वि-दिशात्मक ट्रांसीवर
सममित 9.953Gb/s अपस्ट्रीम और डाउनस्ट्रीम बिट-रेट
RoHS, सीई, एफसीसी, पहुंच:
विवरण

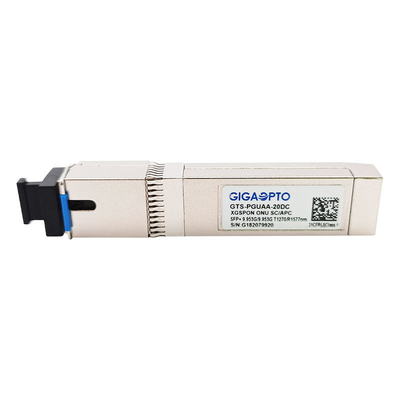

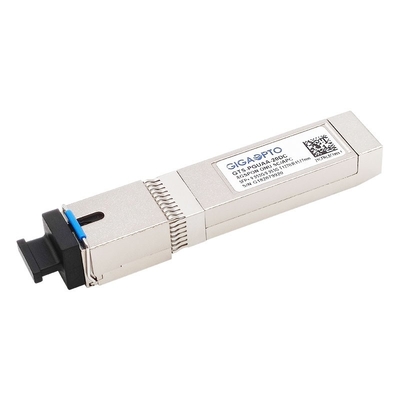

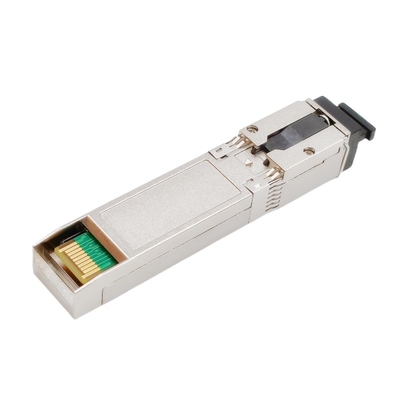

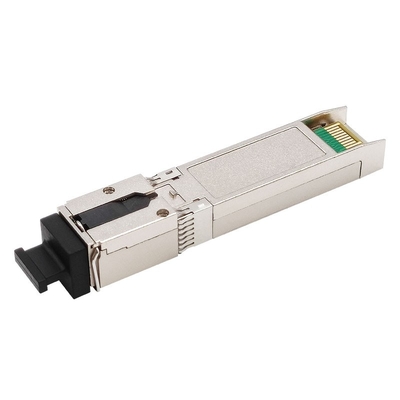

यह GTS-PGUAA-20DC_XGSPON ONU SFP+ SC APC ऑप्टिकल ट्रांसीवर मॉड्यूल एक सिम्प्लेक्स SC/APC कनेक्टर के माध्यम से 20km तक XGS-PON ट्रांसमिशन लिंक के लिए डिज़ाइन किया गया है।मॉड्यूल में सममित 9.953Gbps 1270nm बर्स्ट-मोड ट्रांसमीटर और 9.953Gbps 1577nm निरंतर-मोड रिसीवर शामिल है।
एक एकीकृत WDM कपलर 1270nm इनपुट लाइट और 1577nm आउटपुट लाइट को अलग कर सकता है।धातु पैकेज उत्कृष्ट ईएमआई और ईएमसी विशेषताओं की गारंटी देता है, जो पूरी तरह से अंतरराष्ट्रीय प्रासंगिक मानकों का अनुपालन करता है।
यह SFP+ पैकेज को अपनाता है।बिजली की आपूर्ति एकल +3.3 वोल्टेज है।यह पूरी तरह से SFP+ MSA, SFF-8472 और RoHS मानकों के अनुरूप है।
विनिर्देश
| प्रोडक्ट का नाम | एक्सजीएस-पीओएन ओएनयू एसएफपी मॉड्यूल | पैकेजिंग | एसएफपी+ |
| टाइप | एक्सजीएस-पीओएन ओएनयू | डेटा दर (जीबी/एस) | 9.953जी |
| केबल दूरी | 20 किमी | इंटरफ़ेस/पोलिश | सिंप्लेक्स-एससी/एपीसी |
| उत्पाद बिल्लीइरक्तमय | पोन एसएफपी | डीडीएमआई | हाँ |
| अनुकूलता | सामान्य | ऑपरेटिंग केस तापमान | -5 से 70 डिग्री सेल्सियस |
| वारंटी समय | 3 साल | -40 ~ 85 डिग्री सेल्सियस | |
| डेटा दर TX | 9.953जीबीपीएस | डेटा दर RX | 9.953जीबीपीएस |
| तरंग दैर्ध्य (TX) | 1270एनएम | तरंग दैर्ध्य (RX) | 1577एनएम |
| बिजली की खपत | <1.65 डब्ल्यू | कुल आपूर्ति वर्तमान | <450mA |
| ट्रांसमीटर | डीएफबी लेजर | रिसीवर | एपीडी |
| TX पावर (डीबीएम) | 4~9dBm | आरएक्स संवेदनशीलता | <-28.5dBm |
| विलुप्त होने का अनुपात | > 6.0dB | अधिभार | >-8dBm |
| प्रोटोकॉल | SFF-8074i, ITU-T G.9807, SFF 8472, RoHS | ||
आदेश की जानकारी
| भाग।नहीं | विशेष विवरण | |||||
| पैकेट | डेटा गति | P_DOWN | लॉस/एसडी | अस्थायी। | पहुंच | |
| (जीबीपीएस) | (पिन 9) | (पिन 8) | (डिग्री सेल्सियस) | (किमी) | ||
| GTS-PGUAA-20DCJ | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | साथ | एसडी | -5 ~ 70 | 20 |
| GTS-PGUAA-20DCK | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | बिना | एसडी | -5 ~ 70 | 20 |
| GTS-PGUAA-20DIJ | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | साथ | एसडी | -40 ~ 85 | 20 |
| GTS-PGUAA-20DIK | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | बिना | एसडी | -40 ~ 85 | 20 |
| GTS-PGUAA-20DCM | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | साथ | लॉस | -5 ~ 70 | 20 |
| GTS-PGUAA-20DCN | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | बिना | लॉस | -5 ~ 70 | 20 |
| GTS-PGUAA-20DIM | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | साथ | लॉस | -40 ~ 85 | 20 |
| GTS-PGUAA-20DIN | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | बिना | लॉस | -40 ~ 85 | 20 |
विशेषताएँ
आवेदन पत्र
मानकएस
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
