उत्पाद विवरण:
|
| उत्पाद श्रेणी: | पीओएन एसएफपी ट्रांसीवर | टाइप: | एक्सजीएस-पीओएन ओएनयू |
|---|---|---|---|
| मसविदा बनाना: | एक्सजीएस-पीओएन | पैकेजिंग: | एसएफपी+ |
| डेटा गति: | टीएक्स 9.953 / आरएक्स 9.953 | तरंग दैर्ध्य (TX / RX): | 1270एनएम/1577एनएम |
| योजक: | एससी/यूपीसी | कीवर्ड: | एक्सजीएस-पीओएन ओएनयू एसएफपी + ट्रांसीवर मॉड्यूल |
| प्रमुखता देना: | 9.953 जीबीपीएस जीपीओएन एसएफपी ट्रांसीवर,1270 एनएम जीपीओएन एसएफपी ट्रांसीवर,एक्सजीएस पीओएन |
||
एक्सजीएस-पीओएन ओएनयू ऑप्टिकल ट्रांसीवर एसएफपी + मॉड्यूल
आईटीयू-टीजी.9807.1 . के अनुरूप
एकल फाइबर द्वि-दिशात्मक ट्रांसीवर
सममित 9.953Gb/s अपस्ट्रीम और डाउनस्ट्रीम बिट-रेट
RoHS, सीई, एफसीसी, पहुंच:
विवरण

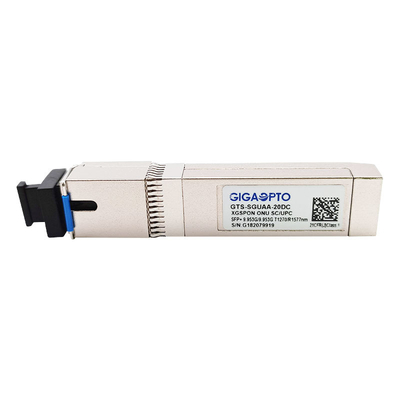

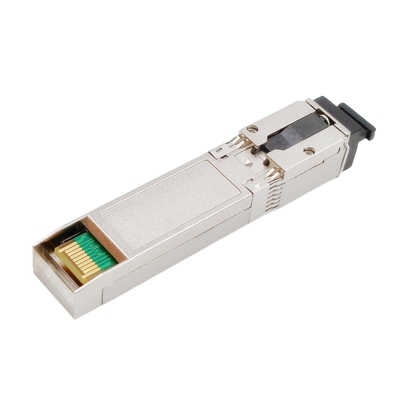

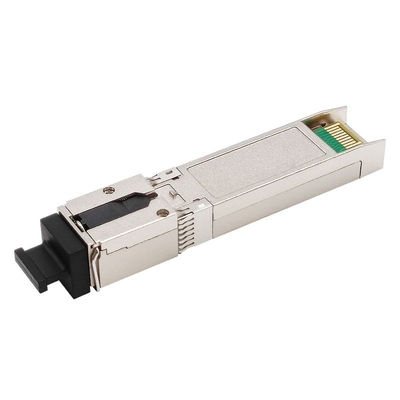

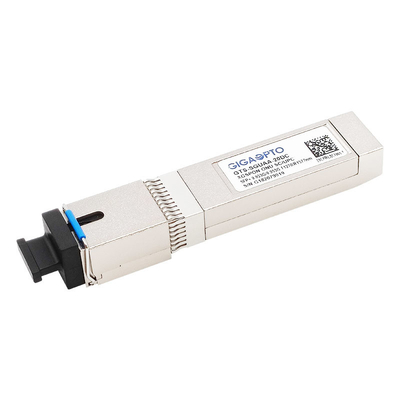

Gigaopto के GTS-SGUAA-20DC XGS-PON ONU ट्रांसीवर मॉड्यूल को XGS-PON अनुप्रयोगों के ऑप्टिकल नेटवर्क यूनिट (ONU) के लिए डिज़ाइन किया गया है, जो डाउनस्ट्रीम में 9.953Gbps और अपस्ट्रीम में 9.953Gbps के साथ है।
यह एक 1577nm निरंतर-मोड डाउनलिंक ADP/TIA रिसीवर और एक 1270nm DFB बर्स्ट-मोड अपलिंक ट्रांसमीटर को नियोजित करता है।
इसे एससी/यूपीसी ऑप्टिकल रिसेप्टकल कनेक्टर के साथ रग्ड डाई कास्ट एसएफपी+ पैकेज में रखा गया है और इसे वाणिज्यिक और औद्योगिक तापमान सीमाओं पर संचालित करने के लिए डिज़ाइन किया गया है।ट्रांसीवर को एक 3.3V बिजली की आपूर्ति की आवश्यकता होती है।यह FDA 21CFR1040.10 और IEC 60825-2 क्लास I लेजर सुरक्षा के अनुरूप है और RoHS अनुपालन के लिए EEC निर्देश 2002/95/EC को पूरा करता है।
विनिर्देश
| प्रोडक्ट का नाम | एक्सजीएस-पीओएन ओएनयू एसएफपी | प्रपत्र प्रकार | एसएफपी+ |
| टाइप | एक्सजीएस-पीओएन ओएनयू | डेटा दर (जीबीपीएस) | टीएक्स9.953जी/आरएक्स9.953जी |
| मैक्स फाइबर लिंक | 20 किमी | कनेक्टर प्रकार | एससी यूपीसी संदूक |
| उत्पाद बिल्लीइरक्तमय | पोन एसएफपी | डिजिटल डायग्नोस्टिक | डिफ़ॉल्ट में बनाया गया |
| योग्य क़िस्म | सामान्य | ऑपरेटिंग केस तापमान | वाणिज्यिक: 0 से 70 डिग्री सेल्सियस |
| वारंटी समय | 3 साल | औद्योगिक: -40 ~ 85 डिग्री सेल्सियस | |
| डेटा दर TX | 9.953जीबीपीएस | डेटा दर RX | 9.953जीबीपीएस |
| तरंग दैर्ध्य (TX) | 1270एनएम | तरंग दैर्ध्य (RX) | 1577एनएम |
| बिजली की खपत | <1.65 डब्ल्यू | कुल आपूर्ति वर्तमान | <450mA |
| ट्रांसमीटर | डीएफबी लेजर | रिसीवर | एपीडी |
| TX पावर (डीबीएम) | 4~9dBm | आरएक्स संवेदनशीलता | <-28.5dBm |
| विलुप्त होने का अनुपात | > 6.0dB | अधिभार | >-8dBm |
| प्रोटोकॉल | SFF-8074i, SFF 8472, RoHS, ITU-T G.9807 | ||
आदेश की जानकारी
| भाग।नहीं | विशेष विवरण | |||||
| पैकेट | डेटा गति | P_DOWN | लॉस/एसडी | अस्थायी। | पहुंच | |
| (जीबीपीएस) | (पिन 9) | (पिन 8) | (डिग्री सेल्सियस) | (किमी) | ||
| GTS-SGUAA-20DCJ | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | साथ | एसडी | -5 ~ 70 | 20 |
| GTS-SGUAA-20DCK | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | बिना | एसडी | -5 ~ 70 | 20 |
| GTS-SGAA-20DIJ | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | साथ | एसडी | -40 ~ 85 | 20 |
| GTS-SGAA-20DIK | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | बिना | एसडी | -40 ~ 85 | 20 |
| GTS-SGUAA-20DCM | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | साथ | लॉस | -5 ~ 70 | 20 |
| जीटीएस-एसजीयूएए-20डीसीएन | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | बिना | लॉस | -5 ~ 70 | 20 |
| GTS-SGUAA-20DIM | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | साथ | लॉस | -40 ~ 85 | 20 |
| जीटीएस-एसजीयूएए-20डीआईएन | एसएफपी+ | टीएक्स 9.953 / आरएक्स 9.953 | बिना | लॉस | -40 ~ 85 | 20 |
विशेषताएँ
आवेदन पत्र
मानकों
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
