उत्पाद विवरण:
|
| उत्पाद श्रेणी: | पीओएन मॉड्यूल | टाइप: | एक्सजीपीओएन ओएनयू |
|---|---|---|---|
| पैकेजिंग / वर्ग: | एसएफपी+ / एन2ए | डेटा गति: | टीएक्स_2.488जी /आरएक्स_ 9.953जी |
| तरंग दैर्ध्य (TX / RX): | 1270एनएम/1577एनएम | अवयव: | डीएफबी/एपीडी |
| योजक: | एससी / यूपीसी रिसेप्टकल | डीडीएम: | का समर्थन किया |
| कीवर्ड: | XGPON ONU N2a SFP + ट्रांसीवर मॉड्यूल | ||
| प्रमुखता देना: | जेनेरिक GPON SFP ट्रांसीवर,N2a GPON SFP ट्रांसीवर,SFP + XGPON ONU |
||

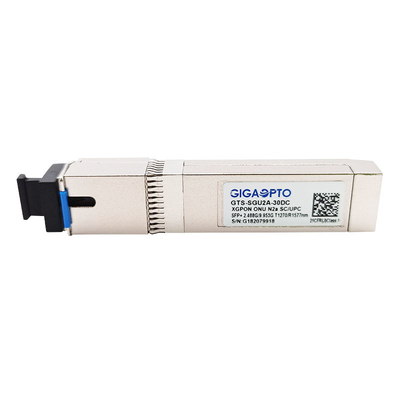

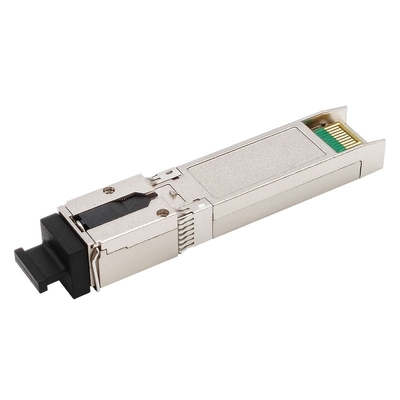

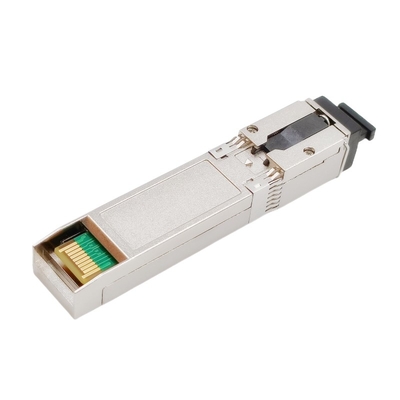

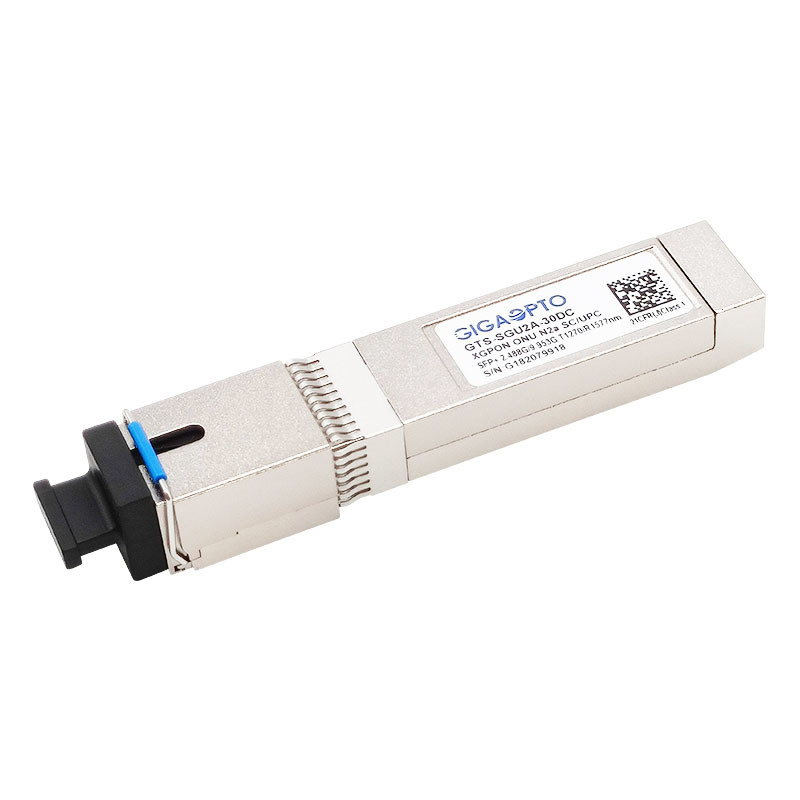

XGPON ONU SFP+ ट्रांसीवर
ITU-TG.987.2 XGPON N2a क्लास के अनुरूप
एकल फाइबर द्विडिट्रान्सीवर
2.48832Gb/s अपस्ट्रीम और 9.95328Gb/s डाउनस्ट्रीम
RoHS, सीई, एफसीसी, पहुंच:शिकायत
विवरण
Gigaopto के GTS-SGU2A-30DC XGPON ONU N2a SFP+ ट्रांसीवर को पॉइंट-टू-मल्टीपॉइंट (P2MP) फाइबर टू द होम (FTTH), बिजनेस या कर्ब (FTTx) अनुप्रयोगों के लिए डाउनस्ट्रीम में 9.95328Gbps और अपस्ट्रीम में 2.48832Gbps के साथ डिज़ाइन किया गया है।यह 1270nm बर्स्ट-मोड ट्रांसमीटर और 1577nm निरंतर-मोड रिसीवर का उपयोग करके एकल फाइबर संचार के लिए एक उच्च प्रदर्शन मॉड्यूल है।
ट्रांसमीटर अनुभाग 1270nm DFB लेजर का उपयोग करता है और अंतर्राष्ट्रीय सुरक्षा मानक IEC-60825-1 के अनुसार कक्षा 1 का लेजर अनुपालन करता है।रिसीवर अनुभाग एक ऑप्टिकल हेडर में घुड़सवार एक एकीकृत 1577nm डिटेक्टर प्रीम्प्लीफायर (IDP) का उपयोग करता है और एक सीमित पोस्ट-एम्पलीफायर IC.CML इंटरफ़ेस का उपयोग अंतर इनपुट और आउटपुट के लिए किया जाता है।एक LVTTL तर्क और नियंत्रण इंटरफ़ेस बाहरी सर्किटरी के लिए इंटरफ़ेस को सरल बनाता है।
यह पूरी तरह से SFP+ MSA, SFF-8432, SFF-8472 और RoHS मानकों के अनुरूप है।
विनिर्देश
| ब्रैंड | सामान्य | प्रपत्र प्रकार | एसएफपी+ |
| टाइप | एक्सजीपीओएन ओएनयू | बिट स्पीड (जीबीपीएस) | 2.488जी/9.953जी |
| हस्तांतरण | 20 किमी | योजक | एससी यूपीसी |
| उत्पाद बिल्लीइरक्तमय | पोन एसएफपी | डायग्नोस्टिक | समर्थित |
| कक्षा | एन2ए | ऑपरेटिंग केस तापमान | मानक: -5 से 70 डिग्री सेल्सियस |
| वारंटी समय | 3 वर्ष | औद्योगिक: -40 ~ 85 डिग्री सेल्सियस | |
| डेटा दर TX | 2.488 जीबीपीएस | डेटा दर RX | 9.953जीबीपीएस |
| तरंग दैर्ध्य (TX) | 1270एनएम | तरंग दैर्ध्य (RX) | 1577एनएम |
| शक्ति का अपव्यय | <1.5 डब्ल्यू | कुल आपूर्ति वर्तमान | <450mA |
| ट्रांसमीटर प्रकार | डीएफबी लेजर | रिसीवर प्रकार | एपीडी-टीआईए |
| TX आउटपुट पावर | 4~9dBm | आरएक्स संवेदनशीलता | <-28.0dBm |
| विलुप्त होने का अनुपात | >8.2dB | अधिभार | >-8dBm |
| प्रोटोकॉल | एक्सजी-पीओएन | ||
आदेश की जानकारी
| भाग।नहीं | विशेष विवरण | |||||
| पैकेट | डेटा गति | P_DOWN | लॉस/एसडी | अस्थायी। | पहुंच | |
| (जीबीपीएस) | (पिन 9) | (पिन 8) | (डिग्री सेल्सियस) | (किमी) | ||
| GTS-SGU2A-30DCJ | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | साथ | एसडी | -5 ~ 70 | 20 |
| GTS-SGU2A-30DCK | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | बिना | एसडी | -5 ~ 70 | 20 |
| GTS-SGU2A-30DIJ | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | साथ | एसडी | -40 ~ 85 | 20 |
| GTS-SGU2A-30DIK | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | बिना | एसडी | -40 ~ 85 | 20 |
| GTS-SGU2A-30DCM | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | साथ | लॉस | -5 ~ 70 | 20 |
| GTS-SGU2A-30DCN | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | बिना | लॉस | -5 ~ 70 | 20 |
| GTS-SGU2A-30DIM | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | साथ | लॉस | -40 ~ 85 | 20 |
| GTS-SGU2A-30DIN | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | बिना | लॉस | -40 ~ 85 | 20 |
विशेषताएँ
आवेदन पत्र
मानकएस
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
