उत्पाद विवरण:
|
| उत्पाद श्रेणी: | पीओएन ट्रांसीवर | टाइप: | एक्सजी-पीओएन ओएनयू |
|---|---|---|---|
| मसविदा बनाना: | एक्सजी-पीओएन | पैकेजिंग / वर्ग: | एसएफपी+ / एन1 |
| डेटा गति: | टीएक्स2.488जी/आरएक्स 9.953जी | तरंग दैर्ध्य (TX / RX): | 1270एनएम/1577एनएम |
| एलडी/पीडी: | डीएफबी+एपीडी | कनेक्टर प्रकार: | एससी यूपीसी |
| कीवर्ड: | XGPON ONU N1 SFP + ट्रांसीवर मॉड्यूल | ||
| प्रमुखता देना: | XGPON ONU ट्रांसीवर मॉड्यूल,N1 ट्रांसीवर मॉड्यूल,SC UPC ट्रांसीवर मॉड्यूल |
||

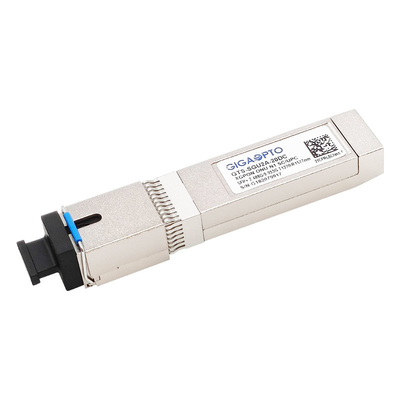

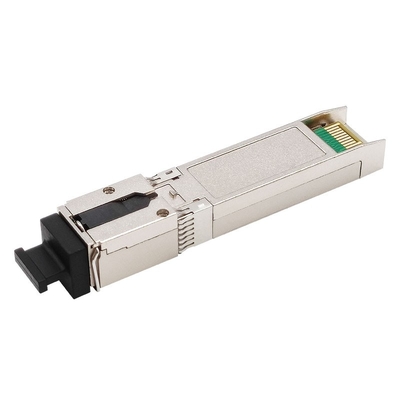

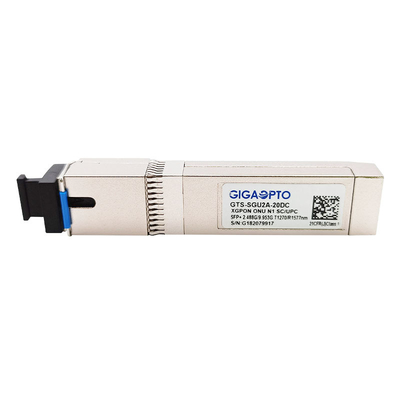

XGPON ONU SFP+ ट्रांसीवरमापांक
ITU-TG.987.2 XGPON N1 वर्ग के अनुरूप
एकल फाइबर द्वि-दिशात्मक ट्रांसीवर
2.48832Gb/s अपस्ट्रीम और 9.95328Gb/s डाउनस्ट्रीम
RoHS, सीई, एफसीसी, पहुंच:
विवरण
यह उच्च प्रदर्शन XGPON ONU N1 SFP + ऑप्टिकल ट्रांसीवर मॉड्यूलभाग संख्या GTS-SGU2A-20DC20km तक XG-PON1 ट्रांसमिशन लिंक के लिए डिज़ाइन किया गया है।मॉड्यूल में 2.488Gbps 1270nm बर्स्ट-मोड ट्रांसमीटर और 9.953Gbps 1577nm निरंतर-मोड रिसीवर शामिल है।एक एकीकृत WDM कपलर 1270nm इनपुट लाइट और 1577nm आउटपुट लाइट को अलग कर सकता है।
ऑप्टिकल इंटरफ़ेस SC/UPC रिसेप्टकल है।यह SFP+ पैकेज को अपनाता है।बिजली की आपूर्ति एकल +3.3 वोल्टेज है।
यह पूरी तरह से SFP+ MSA, SFF-8432, SFF-8472 और RoHS मानकों के अनुरूप है
विनिर्देश
| ब्रैंड | सामान्य | बनाने का कारक | एसएफपी+ |
| टाइप | एक्सजीपीओएन ओएनयू एन1 | डेटा गति | 2.488जीबी/9.953जीबी |
| दूरी | 20 किमी | योजक | एससी सिम्प्लेक्स |
| उत्पाद बिल्लीइरक्तमय | पीओएन ट्रांसीवर | निदान | समर्थित |
| गारंटी | 3 वर्ष | परिचालन तापमान | कॉम./इंड। |
| डेटा दर TX | 2.488 जीबीपीएस | डेटा दर RX | 9.953जीबीपीएस |
| तरंग दैर्ध्य (TX) | 1270एनएम | तरंग दैर्ध्य (RX) | 1577एनएम |
| शक्ति का अपव्यय | <1.5 डब्ल्यू | कुल आपूर्ति वर्तमान | <450mA |
| ट्रांसमीटर प्रकार | डीएफबी | रिसीवर प्रकार | एपीडी |
| TX औसत शक्ति | 2~7डीबीएम | रिसीवर संवेदनशीलता | <-28.0dBm |
| विलुप्त होने का अनुपात | >8.2dB | अधिभार | >-8dBm |
| प्रोटोकॉल | एक्सजी-पीओएन | ||
आदेश की जानकारी
| भाग।नहीं | विशेष विवरण | |||||
| पैकेट | डेटा गति | P_DOWN | लॉस/एसडी | अस्थायी। | पहुंच | |
| (जीबीपीएस) | (पिन 9) | (पिन 8) | (डिग्री सेल्सियस) | (किमी) | ||
| GTS-SGU2A-20DCJ | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | साथ | एसडी | -5 ~ 70 | 20 |
| GTS-SGU2A-20DCK | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | बिना | एसडी | -5 ~ 70 | 20 |
| GTS-SGU2A-20DIJ | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | साथ | एसडी | -40 ~ 85 | 20 |
| GTS-SGU2A-20DIK | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | बिना | एसडी | -40 ~ 85 | 20 |
| GTS-SGU2A-20DCM | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | साथ | लॉस | -5 ~ 70 | 20 |
| GTS-SGU2A-20DCN | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | बिना | लॉस | -5 ~ 70 | 20 |
| GTS-SGU2A-20DIM | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | साथ | लॉस | -40 ~ 85 | 20 |
| GTS-SGU2A-20DIN | एसएफपी+ | टीएक्स 2.488 / आरएक्स 9.953 | बिना | लॉस | -40 ~ 85 | 20 |
विशेषताएँ
आवेदन पत्र
मानकएस
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
