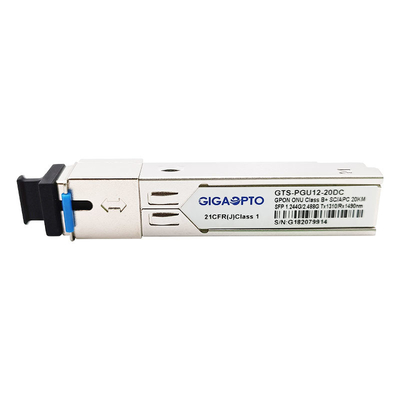

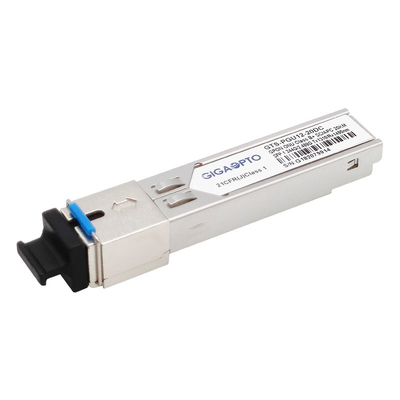

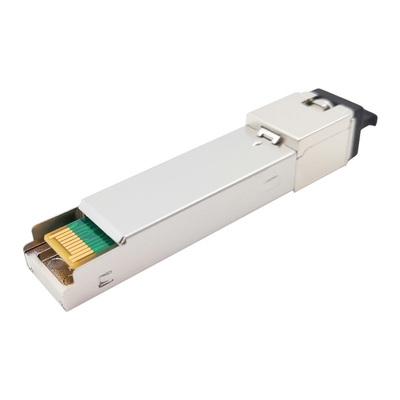

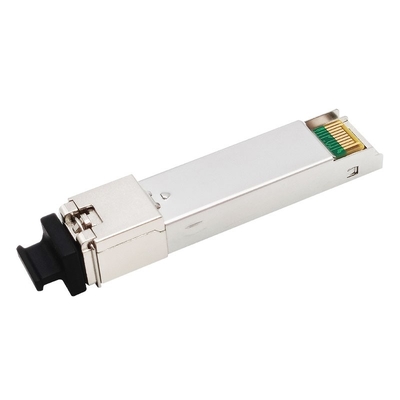

जेनेरिक क्लास बी + ओएनयू जीपीओएन एसएफपी ट्रांसीवर मॉड्यूल एसएमएफ 1310 एनएम 1490 एनएम एससी एपीसी ऑप्टिकल कनेक्टर डीडीएम

कक्षा बी + जीपीओएन ओएनयू एसएफपी ट्रांसीवर एससी एपीसी ग्रहण

1.244Gb/s अपस्ट्रीम और 2.488Gbps डाउनस्ट्रीम

RoHS-6 आज्ञाकारी

विवरण

Gigaopto के उच्च प्रदर्शन GPON ONU क्लास B+ SFP ट्रांसीवर मॉड्यूल GTS-PGU12-20DC को P2MP FTTx अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह आईटीयू-टी जी.984.2 मानक और आईटीयू-टी जी.984.2 संशोधन-2006 द्वारा निर्दिष्ट क्लास बी+ ओडीएन एप्लिकेशन का पूरी तरह से समर्थन कर सकता है।

इसे SFP पैकेज में सिंगल SC/APC रिसेप्टकल कनेक्टर के साथ सप्लाई किया जाता है।

मॉड्यूल में एक 1310nm अन-कूल्ड DFB लेजर, एक InGaAs preamplifier और एक उच्च-एकीकृत ऑप्टिकल सब-असेंबली में WDM फ़िल्टर होता है।यह बर्स्ट मोड में 1310nm पर 1.244Gbps ट्रांसमिट करता है और निरंतर मोड में 1490nm पर 2.488Gbps प्राप्त करता है।

डिजिटल डायग्नोस्टिक फ़ंक्शन उपलब्ध हैं, जैसा कि SFF-8472 में निर्दिष्ट है।

विनिर्देश

आदेश की जानकारी

विशेषताएँ

• एससी रिसेप्टकल के साथ एसएफपी पैकेज
• 1.244Gbps, 1310nm बर्स्ट मोड ट्रांसमीटर
• 2.488जीबीपीएस, 1490एनएम सतत मोड रिसीवर
• अन-कूल्ड डीएफबी लेजर और एपीडी उच्च संवेदनशीलता डिटेक्टर
• कक्षा 1 एफडीए और आईईसी60825-1 लेजर सुरक्षा अनुपालन
• ऑपरेटिंग केस तापमान: मानक: 0 ℃ ~ + 70 ℃ / उद्योग: -40 ℃ ~ + 85 ℃;
• आईटीयू-टी जी.984.2 और जी.984.2 संशोधन-2006 के अनुरूप
• एसएफपी एमएसए विशिष्टता के अनुरूप

आवेदन पत्र

• गीगाबिट निष्क्रिय ऑप्टिकल नेटवर्क (GPON)
• एफटीटीएक्स

मानकों

• SFP मल्टी-सोर्स एग्रीमेंट (MSA) SFF-8074i . का अनुपालन करता है
• आईटीयू-टी 984.2 . का अनुपालन करता है
• एफसीसी 47 सीएफआर भाग 15, कक्षा बी . का अनुपालन करता है
• 24 जून 2007 की लेजर नोटिस संख्या 50 के अनुसार विचलन को छोड़कर एफडीए 21 सीएफआर 1040.10 और 1040.11 का अनुपालन करता है
• एसएफएफ-8472 . का अनुपालन करता है
• TR-NWT-000870 4.1 ESD संवेदनशीलता वर्गीकरण Class2 के साथ संगत।
• Telcordia GR-468-CORE के साथ संगत

पैकेज की रूपरेखा

आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)

अधिक GPON ONU SFP ट्रांसीवर के लिए, कृपया निम्नलिखित फॉर्म देखें

GPON ONU ट्रांसीवर सीरीज (डेटा दर TX-1.244G/RX-2.488G, तरंग दैर्ध्य: TX1310nm/RX1490nm, कक्षा B+, DFB+APD)
