उत्पाद विवरण:
|
| वस्तु का नाम: | जीपीओएन ओएनयू एसएफपी | बनाने का कारक: | एसएफपी |
|---|---|---|---|
| श्रेणी: | कक्षा बी+ | बिट दर: | 1.244G_TX / 2.488G_RX |
| तरंग दैर्ध्य (TX / RX): | 1310एनएम/1490एनएम | दूरी: | 20 किमी |
| इंटरफेस: | एससी यूपीसी रिसेप्टकल | डीडीएम/डोम: | का समर्थन किया |
| कीवर्ड: | GPON ONU क्लास B+ SFP ट्रांसीवर, GPON ONT B+ SFP | ||
| प्रमुखता देना: | 1490nm RX GPON SFP ट्रांसीवर,1310nm TX GPON SFP ट्रांसीवर,ONU ONT क्लास B+ |
||

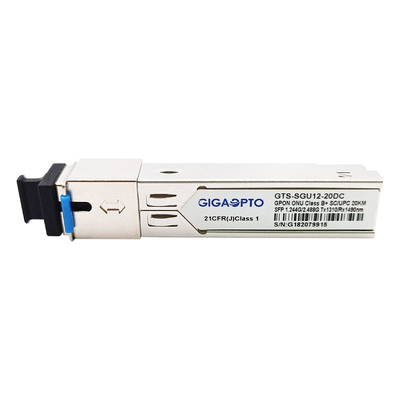

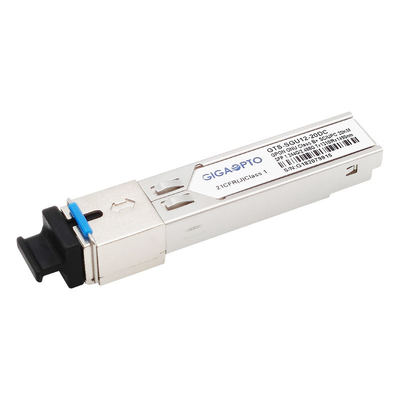

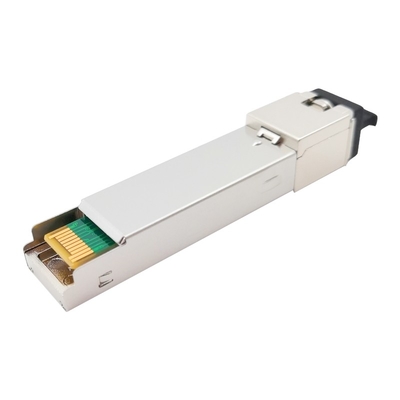

क्लास बी+ जीपीओएन ओएनयू/ओएनटी एसएफपी ट्रांसीवर मॉड्यूल TX1.244G/RX2.488G (1310nm_TX/1490nm_RX, SC UPC, 20किमीडीडीएम)
विवरण
यह GTS-SGU12-20DC क्लास B+ GPON ONU/ONT SFP SC UPC ट्रांसीवर मॉड्यूल कम लागत वाले P2MP FTTx अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह आईटीयू-टी जी.984.2 मानक और आईटीयू-टी जी.984.2 संशोधन-2006 द्वारा निर्दिष्ट क्लास बी+ ओडीएन एप्लिकेशन का पूरी तरह से समर्थन कर सकता है।
ट्रांसमीटर मॉड्यूल एक DFB लेजर डायोड का उपयोग करता है और IEC60825 और CDRH वर्ग 1 नेत्र सुरक्षा के साथ पूरी तरह से अनुपालन करता है।इसमें एपीसी फ़ंक्शन, एक तापमान मुआवजा सर्किट शामिल है जो ऑपरेटिंग पर G.984.2 आवश्यकता के अनुपालन को सुनिश्चित करता है
तापमान, डेटा इनपुट और एसी या डीसी कपलिंग सर्किट।
रिसीवर अनुभाग एक हर्मेटिक पैक किए गए एपीडी-टीआईए (ट्रांस-प्रतिबाधा एम्पलीफायर के साथ एपीडी) और एक सीमित एम्पलीफायर का उपयोग करता है।एपीडी ऑप्टिकल पावर को विद्युत प्रवाह में परिवर्तित करता है और ट्रांस-प्रतिबाधा एम्पलीफायर द्वारा वर्तमान को वोल्टेज में बदल दिया जाता है।अंतर डेटा और / डेटा सीएमएल डेटा सिग्नल सीमित एम्पलीफायर द्वारा उत्पादित किए जाते हैं।एपीडी-टीआईए एसी कम पास फिल्टर के माध्यम से सीमित एम्पलीफायर के साथ जुड़ा हुआ है।
डिजिटल डायग्नोस्टिक्स फ़ंक्शन उपलब्ध हैं, जैसा कि SFF-8472 में निर्दिष्ट है, जो ट्रांसीवर तापमान, लेजर बायस करंट, ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर और ट्रांसीवर आपूर्ति वोल्टेज की वास्तविक समय की निगरानी प्रदान करता है।
प्रत्येक GPON SFP ट्रांसीवर मॉड्यूल ने राउटर, स्विच, सर्वर के सबसे प्रसिद्ध ब्रांडों के तहत नमूना परीक्षण किया है।
विनिर्देश
| उत्पाद प्रकार | जीपीओएन ओएनयू एसएफपी | श्रेणी | कक्षा बी+ |
| बनाने का कारक | एसएफपी | पावर वोल्टेज | +3.3V |
| इंटरफेस | एससी/यूपीसी | अधिकतम पहुंच | 20 किमी |
| डोम | सहायता | केबल प्रकार | जी.652 एसएमएफ |
| गारंटी | 3 साल | तापमान की रेंज | कॉम./इंड। |
| बिट-दर (TX) | 1.244जीबीपीएस | बिट-दर (आरएक्स) | 2.488 जीबीपीएस |
| तरंग दैर्ध्य (TX) | 1310एनएम | तरंग दैर्ध्य (RX) | 1490एनएम |
| शक्ति का अपव्यय | <1.0 डब्ल्यू | कुल आपूर्ति वर्तमान | 300mA |
| ट्रांसमीटर प्रकार | डीएफबी लेजर | रिसीवर प्रकार | एपीडी |
| TX औसत शक्ति | +0.5~+5.0dBm | संवेदनशीलता प्राप्त करें | <-28.0dBm |
| विलुप्त होने का अनुपात | >10dB | आरएक्स अधिभार | >-8dBm |
| प्रोटोकॉल | एमएसए आज्ञाकारी, आईटीयू-टी 984.2 | ||
आदेश की जानकारी
| भाग।नहीं | विनिर्देशएस-जीपीओएन ओएनयू एसएमएफट्रान्सीवर | |||||
| सामान बाँधनाआयु | TX फट मोड | लॉस/एसडी | अस्थायीएरेचर | कक्षा | डीडीएम | |
| GTS-SGU12-20DC | एसएफपी | निम्न स्तर TX सक्षम करें | आरएक्स_एसडी | -5 ~ 70 | बी+ | यू |
| GTS-SGU12-20DI | एसएफपी | निम्न स्तर TX सक्षम करें | आरएक्स_एसडी | -40 ~ 85 | बी+ | यू |
| GTS-SGU12-20DCH | एसएफपी | उच्च स्तरीय सक्षम TX | आरएक्स_एसडी | -5 ~ 70 | बी+ | यू |
| GTS-SGU12-20DIH | एसएफपी | उच्च स्तरीय सक्षम TX | आरएक्स_एसडी | -40 ~ 85 | बी+ | यू |
| GTS-SGU12-20DCM | एसएफपी | निम्न स्तर TX सक्षम करें | RX_LOS | -5 ~ 70 | बी+ | यू |
| GTS-SGU12-20DIM | एसएफपी | निम्न स्तर TX सक्षम करें | RX_LOS | -40 ~ 85 | बी+ | यू |
| GTS-SGU12-20DCN | एसएफपी | उच्च स्तरीय सक्षम TX | RX_LOS | -5 ~ 70 | बी+ | यू |
| GTS-SGU12-20DIN | एसएफपी | उच्च स्तरीय सक्षम TX | RX_LOS | -40 ~ 85 | बी+ | यू |
विशेषताएँ
आवेदन पत्र
मानकों
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
अधिक GPON ONU SFP ट्रांसीवर के लिए, कृपया निम्नलिखित फॉर्म देखें
GPON ONU ट्रांसीवर सीरीज (डेटा दर TX-1.244G/RX-2.488G, तरंग दैर्ध्य: TX1310nm/RX1490nm, कक्षा B+, DFB+APD)
| पी/एन | बनाने का कारक | टीएक्स पावर | आरएक्स संवेदनशीलता | इंटरफेस | तापमान |
| GTF-SGU12-20DC | एसएफएफ 2x10 | 0.5~5.0dBm | -28.0dBm | एससी/यूपीसी | कॉम. |
| GTF-SGU12-20DI | एसएफएफ 2x10 | 0.5~5.0dBm | -28.0dBm | एससी/यूपीसी | इंडस्ट्रीज़ |
| GTF-UGU12-20DC | एसएफएफ 2x10 | 0.5~5.0dBm | -28.0dBm | एससी/यूपीसी पिगटेल | कॉम. |
| GTF-UGU12-20DI | एसएफएफ 2x10 | 0.5~5.0dBm | -28.0dBm | एससी/यूपीसी पिगटेल | इंडस्ट्रीज़ |
| GTF-AGU12-20DC | एसएफएफ 2x10 | 0.5~5.0dBm | -28.0dBm | एससी/एपीसी बेनी | कॉम. |
| GTF-AGU12-20DI | एसएफएफ 2x10 | 0.5~5.0dBm | -28.0dBm | एससी/एपीसी बेनी | इंडस्ट्रीज़ |
| GTS-SGU12-20DC | एसएफपी | 0.5~5.0dBm | -28.0dBm | एससी/यूपीसी | कॉम. |
| GTS-SGU12-20DI | एसएफपी | 0.5~5.0dBm | -28.0dBm | एससी/यूपीसी | इंडस्ट्रीज़ |
| GTS-PGU12-20DC | एसएफपी | 0.5~5.0dBm | -28.0dBm | एससी/एपीसी | कॉम. |
| GTS-PGU12-20DI | एसएफपी | 0.5~5.0dBm | -28.0dBm | एससी/एपीसी | इंडस्ट्रीज़ |
| GTS-BGU12-20DC | एसएफपी | 0.5~5.0dBm | -28.0dBm | एलसी / एपीसी | कॉम. |
| GTS-BGU12-20DI | एसएफपी | 0.5~5.0dBm | -28.0dBm | एलसी / एपीसी | इंडस्ट्रीज़ |
