जीपीओएन ओएनयू क्लास बी + एसएफएफ 2x10 एपीसी पिगटेल एससी मॉड्यूल

जीपीओएन ओएनयू कक्षा बी+

फट TX 1310nm 1.244G / RX 1490nm 2.488G

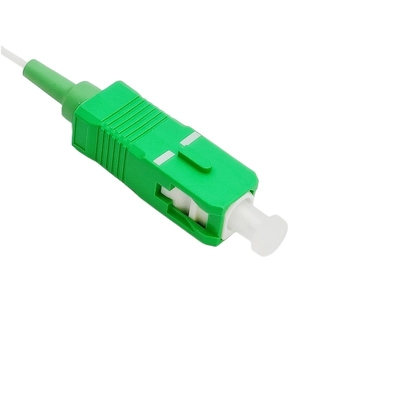

अनुसूचित जाति/एपीसी बेनी कनेक्टर

आरओएचएस अनुकूल

विवरण

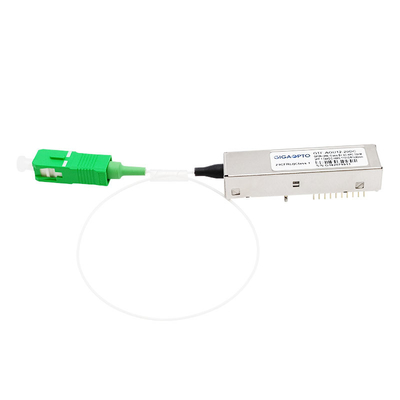

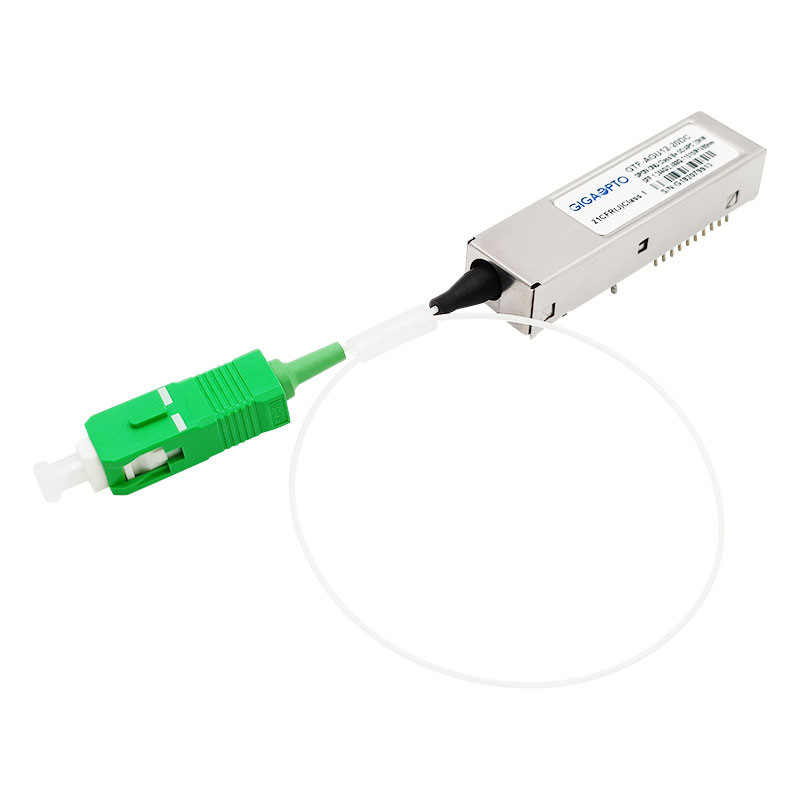

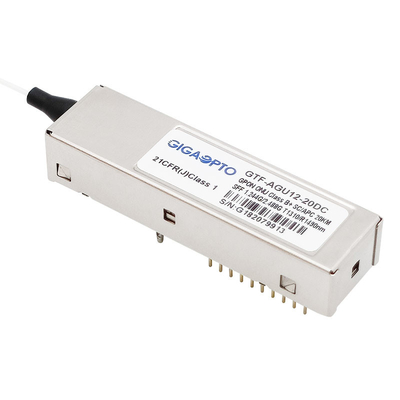

Gigaopto का GTF-AGU12-20DC क्लास B+ GPON ONU SFF 2x10 SCAPC पिगटेल ट्रांसीवर मॉड्यूल कम लागत वाले P2MP FTTx अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह आईटीयू-टी जी.984.2 मानक और आईटीयू-टी जी.984.2 संशोधन-2006 द्वारा निर्दिष्ट क्लास बी+ ओडीएन एप्लिकेशन का पूरी तरह से समर्थन कर सकता है।

GPON ONU ट्रांसीवर SC APC पिगटेल कनेक्टर के साथ छोटे फॉर्म फैक्टर 2x10 से पैक किया गया है।

मॉड्यूल में एक 1310nm अन-कूल्ड DFB लेजर, एक InGaAs preamplifier और एक उच्च-एकीकृत ऑप्टिकल सब-असेंबली में WDM फ़िल्टर होता है।यह बर्स्ट मोड में 1310nm पर 1.244Gbps ट्रांसमिट करता है और निरंतर मोड में 1490nm पर 2.488Gbps प्राप्त करता है।

मॉड्यूल अपनी परिचालन स्थितियों और स्थिति की डिजिटल नैदानिक ​​​​जानकारी प्रदान करता है, जिसमें संचारण शक्ति, लेजर पूर्वाग्रह वर्तमान, मॉड्यूल तापमान और आपूर्ति वोल्टेज शामिल है।कैलिब्रेशन और अलार्म/चेतावनी थ्रेशोल्ड डेटा आंतरिक मेमोरी (EEPROM) में लिखा और संग्रहीत किया जाता है।

प्रत्येक GPON SFP ट्रांसीवर मॉड्यूल ने राउटर, स्विच, सर्वर के सबसे प्रसिद्ध ब्रांडों के तहत नमूना परीक्षण किया है।

विनिर्देश

आदेश की जानकारी

विशेषताएँ

• एकल फाइबर द्वि-दिशात्मक डेटा लिंक
• 1310nm DFB लेजर ट्रांसमीटर और 1490nm रिसीवर
• 1.244Gbps बर्स्ट मोड ट्रांसमिशन
• 2.488जीबीपीएस सतत मोड रिसीवर
• एससी/एपीसी पिगटेल कनेक्टर के साथ एसएफएफ 2x10 पैकेज
• एकल 3.3V बिजली की आपूर्ति
• डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस
• TX बर्स्ट मोड सिग्नल डिटेक्शन फंक्शन प्रदान करें
• LVTTL ट्रांसमीटर लेजर फॉल्ट अलार्म
• कम ईएमआई और उत्कृष्ट ईएसडी सुरक्षा
• कक्षा I लेजर सुरक्षा मानक IEC-60825 आज्ञाकारी
• RoHS6 अनुपालन

आवेदन पत्र

• गीगाबिट निष्क्रिय ऑप्टिकल नेटवर्क (GPON)
• एफटीटीएक्स

मानकों

• SFP मल्टी-सोर्स एग्रीमेंट (MSA) SFF-8074i . का अनुपालन करता है
• आईटीयू-टी जी.984.2 . का अनुपालन करता है
• एफसीसी 47 सीएफआर भाग 15, कक्षा बी . का अनुपालन करता है
• 24 जून 2007 की लेजर नोटिस संख्या 50 के अनुसार विचलन को छोड़कर एफडीए 21 सीएफआर 1040.10 और 1040.11 का अनुपालन करता है
• एसएफएफ-8472 . का अनुपालन करता है
• TR-NWT-000870 4.1 ESD संवेदनशीलता वर्गीकरण Class2 के साथ संगत।
• Telcordia GR-468-CORE के साथ संगत

पैकेज की रूपरेखा

अधिक GPON ONU SFP ट्रांसीवर के लिए, कृपया निम्नलिखित फॉर्म देखें

GPON ONU ट्रांसीवर सीरीज (डेटा दर TX-1.244G/RX-2.488G, तरंग दैर्ध्य: TX1310nm/RX1490nm, कक्षा B+, DFB+APD)
