उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | GPON SFP ट्रांसीवर | टाइप: | कक्षा डी 8dBm |
|---|---|---|---|
| डेटा दर (जीबी / एस): | TX2.5Gb/s/RX1.25Gb/s | वेवलेंथ: | 1490nm-TX/1310nm-RX |
| योजक: | सिंप्लेक्स एससी | डायग्नोस्टिक: | का समर्थन किया |
| कीवर्ड: | +8dBm क्लास डी GPON OLT SFP ट्रांसीवर मॉड्यूल | ||
| प्रमुखता देना: | SFP GPON OLT ट्रांसीवर,DDM GPON OLT ट्रांसीवर,8dBm ऑप्टिकल मॉड्यूल |
||

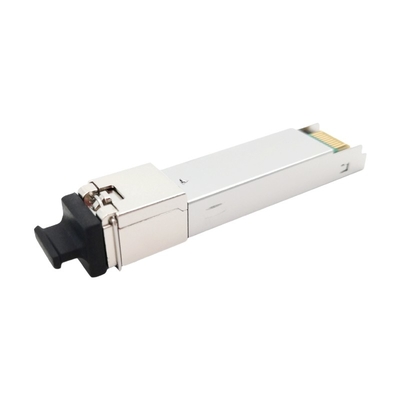

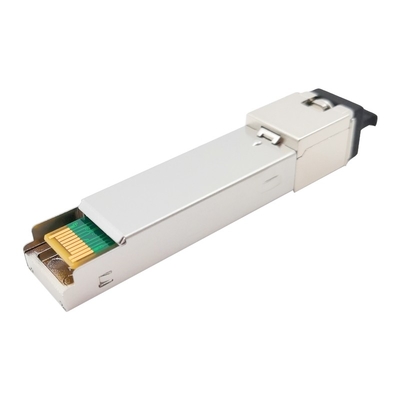

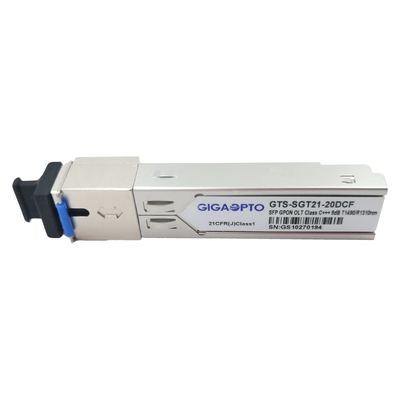

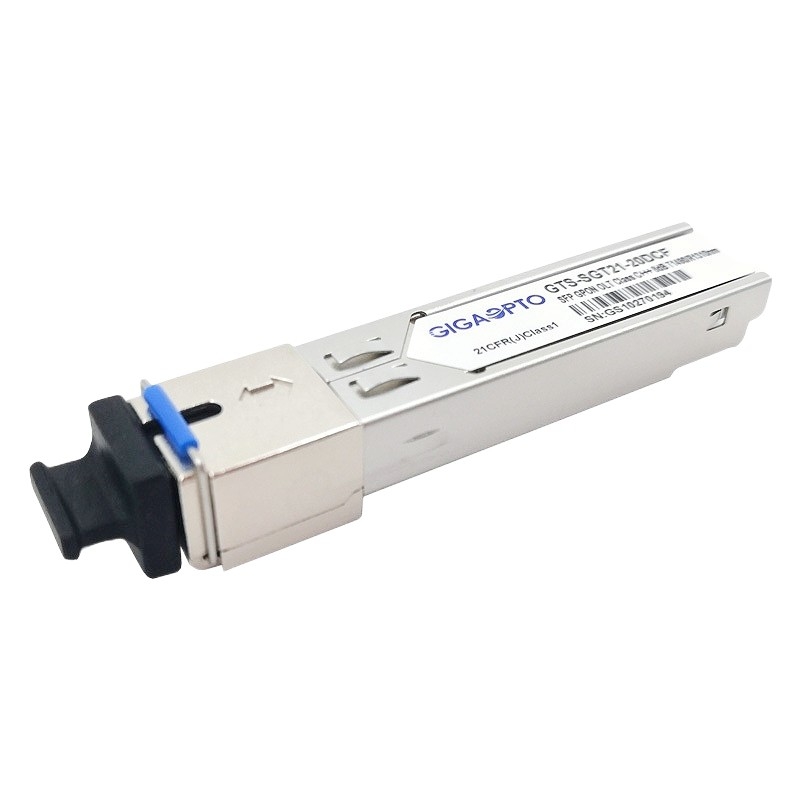

जीपीओएन ओएलटी एसएफपी क्लासडी TX पावर 8dBm ट्रांसीवर मॉड्यूल भाग संख्या GTS-SGT21-20DCF
विवरण
यह 8dBm Tx Power GPON OLT SFP 1.244Gbps अपस्ट्रीम और 2.488Gbps डाउनस्ट्रीम के साथ ऑप्टिकल लाइन टर्मिनल (OLT) अनुप्रयोगों के लिए ITU G.984.2 क्लास डी/सी+++ आवश्यकताओं के साथ पूर्ण अनुपालन है।
इस GPON D SFP पैकेजिंग मॉड्यूल में 1490nm निरंतर-मोड 2.488Gbps DFB ट्रांसमीटर, 1310nm बर्स्ट-मोड 1.244Gbps APD रिसीवर, Preamplifier और WDM फ़िल्टर एक उच्च-एकीकृत ऑप्टिकल सब-असेंबली में शामिल हैं।यह एक क्लास 1 लेजर उत्पाद है जो आईईसी 60825-1 और आईईसी 60825-2 का अनुपालन करता है, और यह एमएसए एसएफपी, एसएफएफ-8472 और आरओएचएस6 के अनुरूप है।
विनिर्देश
| प्रोडक्ट का नाम | जीपीओएन ओएलटी एसएफपी मॉड्यूल | कक्षाटाइप | कक्षा डी/सी++++ |
| पैकेजिंग | एसएफपी | बिजली की आपूर्ति की वोल्टेज | +3.3V |
| योजक | एससी सिम्प्लेक्स | मैक्सपहुंच | 20 किमी |
| डीडीएम/डोम | समर्थित | रेशाटाइप | एकल मोड फाइबर |
| गारंटी | 3 वर्ष | परिचालन तापमान | -5 ~ 70 डिग्री सेल्सियस / -40 ~ 85 डिग्री सेल्सियस |
| डेटा दर (TX) | 2.488 जीबीपीएस | डेटा दर (आरएक्स) | 1.244जीबीपीएस |
| तरंग दैर्ध्य (TX) | 1490एनएम | तरंग दैर्ध्य (RX) | 1310एनएम |
| शक्तिउपभोग | <1.5W | कुल करंट | 450mA (अधिकतम) |
| ट्रांसमीटर | डीएफबी | रिसीवर | एपीडी |
| टेक्सासबाहरपावर (डीबीएम) | +6.0~+10.0dBm | आरएक्ससंवेदनशीलता | <-32.0dBm |
| विस्तार.अनुपात | >8.2dB | रिसीवरअधिभार | >-15dBm |
| प्रोटोकॉल | एसएफएफ-8472, आईटीयूटी-984.2 | ||
विशेषताएँ
आवेदन पत्र
मानकों
| ऑप्टिकल ट्रांसमीटर लक्षण | ||||||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ |
| लॉन्च की गई पावर (औसत) | पीबाहर | +6 | +8 | +10 | डी बी एम | |
| ऑपरेटिंग तरंगदैर्ध्य रेंज | मैंसी | 1480 | 1500 | एनएम | ||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | ||||
| विलुप्त होने का अनुपात | एर | 8.2 | डीबी | पीआरबीएस 223-1+72CID @2.488Gbit/s | ||
| ट्रांसमीटर और फैलाव दंड | तेदेपा | 1 | डीबी | 20km SMF . पर संचारित करें | ||
| TX अक्षम के बाद ऑप्टिकल आउटपुट पावर | पीजिले | -39 | डी बी एम | |||
| आउटपुट आई डायग्राम | आईटीयू-टी जी.984.2 . के अनुरूप | |||||
| ट्रांसमीटर परावर्तन | -10 | डीबी | ||||
| ऑप्टिकल रिसीवर अभिलक्षण | ||||||
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ |
| तरंग दैर्ध्य रेंज | मैंसी | 1260 | 1360 | एनएम | ||
| रिसीवर संवेदनशीलता | सेन | -32 | डी बी एम | नोट 1 | ||
| ऑप्टिकल पावर इनपुट अधिभार | बैठा | -15 | डी बी एम | नोट 1 | ||
| गतिशील सीमा | 15 | डीबी | आकृति 1 | |||
| रिसीवर परावर्तन | -15 | डीबी | ||||
विशिष्ट अनुप्रयोग सर्किट
ईईपीरोममेमोरी मैप
EEPROM सीरियल आईडी मेमोरी सामग्री
ऑप्टिकल ट्रांसीवर में एक EEPROM होता है।यह परिष्कृत पहचान जानकारी तक पहुंच प्रदान करता है जो ट्रांसीवर की क्षमताओं, मानक इंटरफेस, निर्माता और अन्य जानकारी का वर्णन करता है।जब सीरियल प्रोटोकॉल सक्रिय होता है, तो होस्ट सीरियल क्लॉक सिग्नल (SCL, मॉड डेफ 1) उत्पन्न करता है।सकारात्मक बढ़त डेटा को EEPROM के उन खंडों में देखती है जो SFP ट्रांसीवर के भीतर संरक्षित नहीं लिख रहे हैं।नकारात्मक बढ़त SFP ट्रांसीवर से डेटा देखती है।सीरियल डेटा सिग्नल (एसडीए, मॉड डीईएफ़ 2) सीरियल डेटा ट्रांसफर के लिए द्वि-दिशात्मक है।सीरियल प्रोटोकॉल सक्रियण के प्रारंभ और अंत को चिह्नित करने के लिए होस्ट SCL के साथ SDA का उपयोग करता है।यादों को 8-बिट डेटा शब्दों की एक श्रृंखला के रूप में व्यवस्थित किया जाता है जिन्हें व्यक्तिगत या क्रमिक रूप से संबोधित किया जा सकता है।
मॉड्यूल वर्तमान परिचालन स्थितियों के बारे में नैदानिक जानकारी प्रदान करता है।ट्रांसीवर इस डायग्नोस्टिक डेटा को आंतरिक एनालॉग सिग्नल के डिजिटलीकरण द्वारा उत्पन्न करता है।डिवाइस निर्माण के दौरान कैलिब्रेशन और अलार्म/चेतावनी थ्रेशोल्ड डेटा लिखा जाता है।प्राप्त पावर मॉनिटरिंग, ट्रांसमिटेड पावर मॉनिटरिंग, बायस करंट मॉनिटरिंग, सप्लाई वोल्टेज मॉनिटरिंग और टेम्परेचर मॉनिटरिंग सभी को लागू किया जाता है।डायग्नोस्टिक डेटा कच्चे ए/डी मान हैं और तार सीरियल बस पते A2h पर EEPROM स्थानों 56 - 95 में संग्रहीत अंशांकन स्थिरांक का उपयोग करके वास्तविक विश्व इकाइयों में परिवर्तित किया जाना चाहिए।डिजिटल डायग्नोस्टिक मेमोरी मैप विशिष्ट डेटा फ़ील्ड निम्नानुसार परिभाषित करते हैं।
आदेश की जानकारी- Gigaopto की GPON OLT SFP सीरीज (DFB+APD .)TX-2.488जीबीपीएस/आरएक्स-1.244जीबीपीएस/TX-1490nm / RX-1310nmएससी सिम्प्लेक्स)
| पी/एन | कक्षा | टीएक्स पावर | आरएक्स संवेदनशीलता | तापमान |
| GTS-SGT21-20DCB | बी+ | +1.5~+5.0dBm | <-28.0dBm | कॉम |
| GTS-SGT21-20DIB | बी+ | +1.5~+5.0dBm | <-28.0dBm | इंडस्ट्रीज़ |
| GTS-SGT21-20DCC | सी+ | +3.0~+7.0dBm | <-30.0dBm | कॉम |
| GTS-SGT21-20DIC | सी+ | +3.0~+7.0dBm | <-30.0dBm | इंडस्ट्रीज़ |
| GTS-SGT21-20DCD | सी++ | +4.5~+10.0dBm | <-31.0dBm | कॉम |
| जीटीएस-एसजीटी21-20डीआईडी | सी++ | +4.5~+10.0dBm | <-31.0dBm | इंडस्ट्रीज़ |
| जीटीएस-एसजीटी21-20डीसीई | सी +++ / डी | +6.0~+10.0dBm | <-32.0dBm | कॉम |
| GTS-SGT21-20DIE | सी +++ / डी | +6.0~+10.0dBm | <-32.0dBm | इंडस्ट्रीज़ |
| टिप्पणी | OEM / ODM समर्थित, आप हमसे संपर्क करने के लिए हमेशा स्वागत करते हैं। | |||
