उत्पाद विवरण:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| प्रमुखता देना: | 10GBASE-BX द्विदिश ऑप्टिकल ट्रान्सीवर,XFP द्विदिश ऑप्टिकल ट्रान्सीवर,द्विदिश अन्य ऑप्टिकल ट्रान्सीवर मॉड्यूल |
||

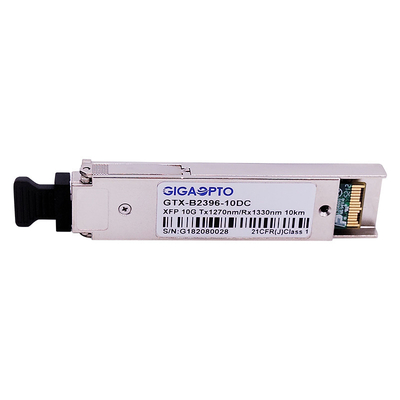

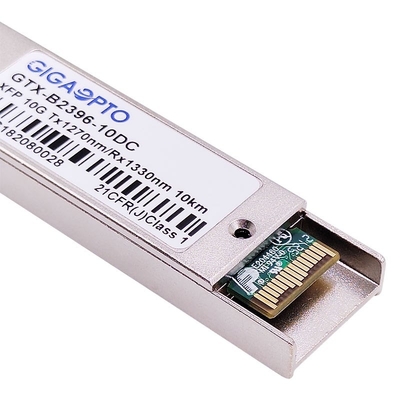

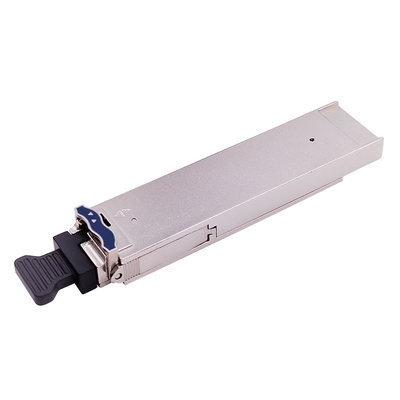

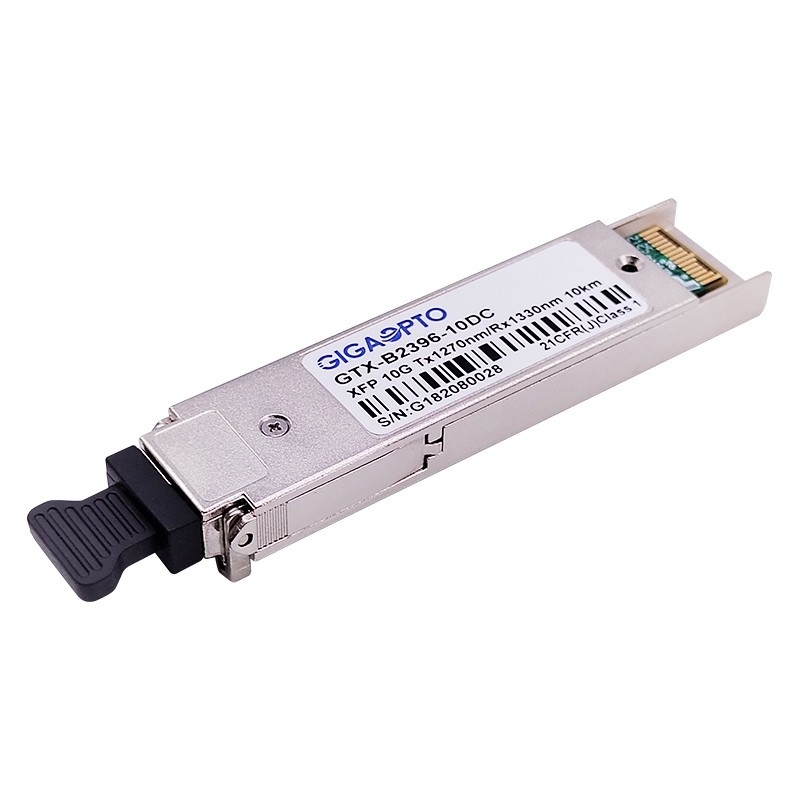

10GBASE-BX XFPद्विदिश ट्रांसीवर 1270nm/1330nm 10km LC DOM
विवरण
Gigaopto का 10GBASE-BX XFP एक हॉट-प्लग करने योग्य XFP द्वि-दिशात्मक ट्रांसीवर मॉड्यूल है।
ट्रांसमीटर अनुभाग 1270nm DFB का उपयोग करता है, जो अंतर्राष्ट्रीय सुरक्षा मानक IEC-60825 के अनुसार कक्षा 1 लेजर के अनुरूप है।रिसीवर अनुभाग 1330 एनएम पिन फोटोडायोड रिसीवर का उपयोग करता है, जो सिंगल स्ट्रैंड सिंगल मोड फाइबर (जी.652 एसएमएफ) पर 10 किमी ट्रांसमिशन प्रदान करता है।
डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) फ़ंक्शन I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं, जो ट्रांसीवर तापमान, लेजर बायस करंट, ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर और ट्रांसीवर आपूर्ति वोल्टेज की वास्तविक समय की निगरानी प्रदान करता है।
10GBASE-BX XFP XFP MSA Rev 4.5 विनिर्देशों, 10 गीगाबिट ईथरनेट विनिर्देशों (10GBASE-LR/LW प्रति IEEE 802.3ae) और 10G फाइबर चैनल (1200-SM-LL-L) का अनुपालन करता है।ट्रांसीवर भी एक क्लास 1 लेजर उत्पाद है जो FDA/CDRH और IEC-60825 मानकों का अनुपालन करता है।
विनिर्देश
| प्रोडक्ट का नाम | 10GBASE-BX XFP | भाग संख्या | जीटीएक्स-बी2396-10डीसी |
| बनाने का कारक | एक्सएफपी | बिट दर (जीबीपीएस) | 10 जीबीपीएस |
| केंद्र तरंगदैर्घ्य | 1270nm -TX/1330nm -RX | हस्तांतरण | 10 किमी |
| योजक | एलसी सिम्प्लेक्स | केबल प्रकार | एसएमएफ |
| ट्रांसमीटर भाग | डीएफबी BiDi | रिसीवर भाग | नत्थी करना |
| टीएक्स पावर | -5 ~ 0dBm | रिसीवर संवेदनशीलता | <-14dBm |
| विलुप्ति अनुपात | > 3.5 डीबी | अधिभार शक्ति | > 0.5 डीबीएम |
| बिजली की खपत | <1.5W | ऑपरेटिंग केस तापमान | 0 से 70°C / -40 से 85°C |
| डीडीएम/डीओएम | समर्थन (डिफ़ॉल्ट) | वारंटी सीमित समय | 3 वर्ष |
विशेषताएँ
अनुप्रयोग
10GBASE-BX XFPऑप्टिकल विशेषताएँ
| पैरामीटर | प्रतीक | न्यूनतम. | ठेठ | अधिकतम. | इकाई |
| बिजली बजट | 9 | डीबी | |||
| आधार - सामग्री दर | 9.95 | 11.3 | जीबीपीएस | ||
| ट्रांसमीटर | |||||
| केंद्र तरंगदैर्घ्य | λसी | 1260 | 1270 | 1280 | एनएम |
| वर्णक्रमीय चौड़ाई (-20dB) | Δλ | 1 | एनएम | ||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | ||
| औसत आउटपुट पावर*टिप्पणी3 | पाउट, एवीजी | -5 | 0 | डी बी एम | |
| विलुप्ति अनुपात | एर | 3.5 | डीबी | ||
| ऑफ ट्रांसमीटर की औसत शक्ति | -30 | डी बी एम | |||
| सापेक्ष तीव्रता शोर | रिन | -128 | डीबी/हर्ट्ज | ||
| TX दावा समय अक्षम करें | t_off | 10 | हम | ||
| रिसीवर | |||||
| केंद्र तरंगदैर्घ्य | λसी | 1320 | 1340 | एनएम | |
| संवेदनशीलता*टिप्पणी4 | नत्थी करना | -14 | डी बी एम | ||
| रिसीवर अधिभार | पीएमएक्स | 0.5 | डी बी एम | ||
| एलओएस डी-एसर्ट | लॉसडी | -16 | डी बी एम | ||
| लॉस दावा | लॉसए | -28 | डी बी एम | ||
