उत्पाद विवरण:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| प्रमुखता देना: | 1270 एनएम फाइबर ट्रांससीवर मॉड्यूल,60 किमी फाइबर ट्रांसीवर मॉड्यूल,डोम ईथरनेट फाइबर ट्रांसीवर |
||

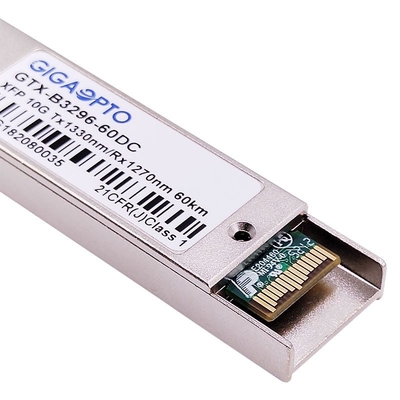

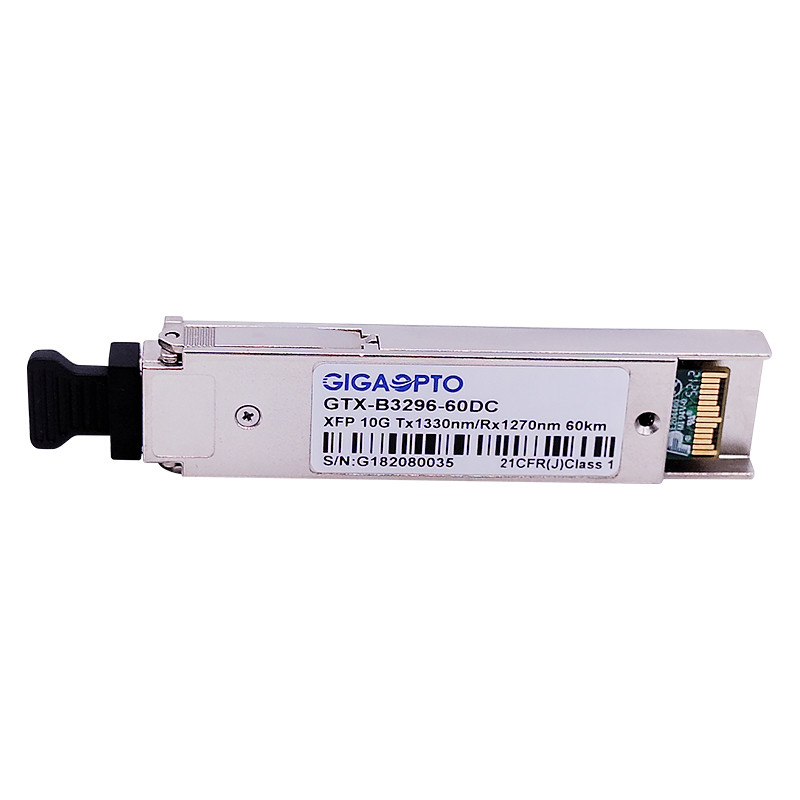

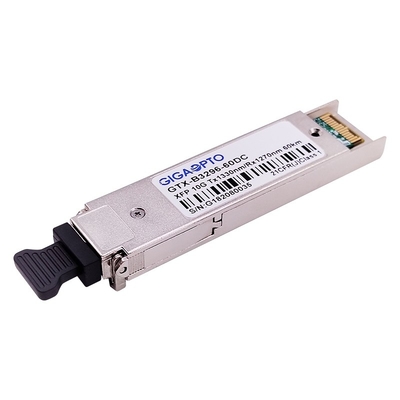

10जीबीपी XFP WDM ER60 ईथरनेट फाइबर ट्रांसीवर मॉड्यूल 1330nm/1270nm 60km DOM
विवरण
गीगाऑप्टो का XFP WDM ER60 मल्टी-वेंडर MSA संगत XFP (10 गीगाबिट स्मॉल फॉर्म फैक्टर प्लगेबल मॉड्यूल) ट्रांसीवर है।ट्रांसमीटर अनुभाग 1330 एनएम डीएफबी का उपयोग करता है, रिसीवर अनुभाग 1270 एनएम पिन फोटोडायोड रिसीवर का उपयोग करता है, जो सिंगल स्ट्रैंड सिंगल मोड फाइबर (जी.652 एसएमएफ) पर 60 किमी ट्रांसमिशन प्रदान करता है।
यह डीडीएम/डीओएम ऑप्टिकल डायग्नोस्टिक्स का समर्थन करता है, जो वर्तमान परिचालन स्थितियों के बारे में नैदानिक जानकारी प्रदान करता है।
विनिर्देश
| योग्य क़िस्म | सिस्को | भाग संख्या | GTX-B3296-60DC |
| पैकेजिंग | एक्सएफपी डब्ल्यूडीएम | बिट दर (जीबीपीएस) | 10.3 जीबीपीएस |
| तरंग दैर्ध्य (TX/RX) | 1330एनएम/1270एनएम | लिंक दूरी | 60 |
| योजक | एलसी सिम्प्लेक्स | मिडिया | एकल-मोड फाइबर |
| टीएक्स भाग | डीएफबी | आरएक्स भाग | एपीडी |
| TX औसत शक्ति | 1 ~ 5dBm | आरएक्स संवेदनशीलता | <-20dBm |
| विस्तार.अनुपात | > 3.5 डीबी | संतृप्ति इनपुट पावर | > 0.5dBm |
| पावर बजट (डीबी) | 21 डीबी | परिचालन तापमान | 0 से 70°C / -40 से 85°C |
| शक्ति का अपव्यय | <2W | OEM/ODM | सहायता |
| डीडीएम/डीओएम | समर्थन (डिफ़ॉल्ट) | गारंटी | 36 महीने |
| प्रोटोकॉल | 10जी ईथरनेट, 10जी एफसी, 8जी फाइबर चैनल, ओटीयू2, एसटीएम-64 | ||
विशेषताएँ
अनुप्रयोग
ऑप्टिकल और इलेक्ट्रिकल विशेषताएँ
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर | |||||||
| केंद्र तरंगदैर्घ्य | λसी | 1320 | 1330 | 1340 | एनएम | ||
| वर्णक्रमीय चौड़ाई(-20dB) | Δλ | 1 | एनएम | ||||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | ||||
| औसत आउटपुट पावर | एक प्रकार की मछली | +1 | +6 | डी बी एम | 1 | ||
| विलुप्ति अनुपात | एर | 3.5 | डीबी | ||||
| डेटा इनपुट स्विंग डिफरेंशियल | विन | 180 | 950 | एमवी | 2 | ||
| इनपुट विभेदक प्रतिबाधा | सीन नाम | 90 | 100 | 110 | Ω | ||
|
TX अक्षम करें |
अक्षम करना | 2.0 | वी.सी.सी | वी | |||
| सक्षम | 0 | 0.8 | वी | ||||
| रिसीवर | |||||||
| केंद्र तरंगदैर्घ्य | λसी | 1260 | 1270 | 1280 | एनएम | ||
| रिसीवर संवेदनशीलता | -20 | डी बी एम | 3 | ||||
| रिसीवर अधिभार | -8.0 | डी बी एम | 3 | ||||
| एलओएस डी-एसर्ट | LOSD | -21 | डी बी एम | ||||
| लॉस दावा | लोसा | -35 | डी बी एम | ||||
| एलओएस हिस्टैरिसीस | 0.5 | 4 | डीबी | ||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वाउट | 400 | 600 | 800 | एमवी | 2 | |
|
लॉस |
उच्च | 2.0 | वी.सी.सी | वी | |||
| कम | 0.8 | वी | |||||
टिप्पणी1:ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
टिप्पणी2:आंतरिक रूप से एसी-युग्मित।
टिप्पणी3:PRBS 231-1 परीक्षण पैटर्न @9953Mbps, BER ≤1×10-12 के साथ मापा गया।
यांत्रिक विशिष्टताएँ
