उत्पाद विवरण:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| प्रमुखता देना: | 10Gbps फाइबर ट्रांसीवर मॉड्यूल,1490nm फाइबर ट्रांसीवर मॉड्यूल,DOM बिडरेक्शनल फाइबर ट्रांसीवर |
||

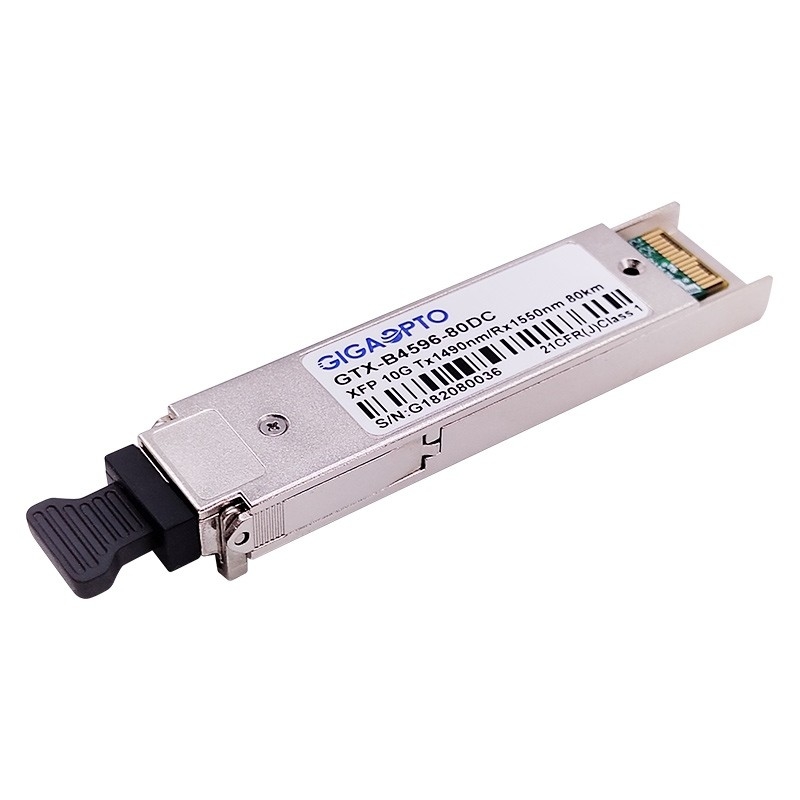

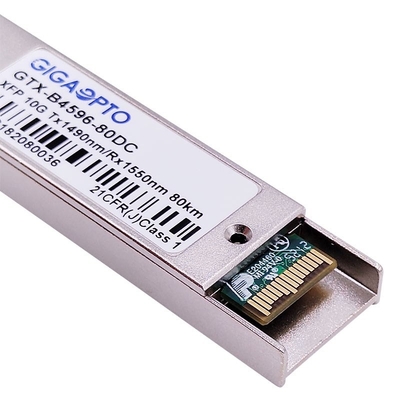

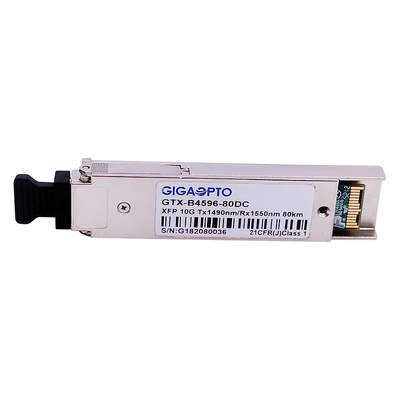

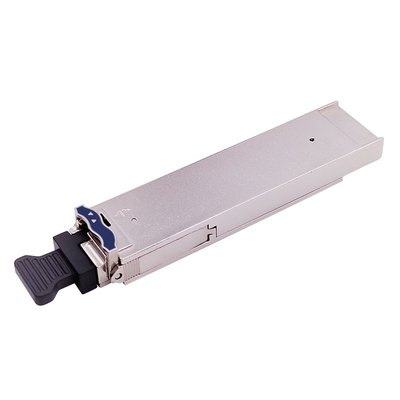

10जीबीपीएस डब्ल्यूडीएमएक्सएफपीZR द्विदिश ट्रांसीवर फाइबर मॉड्यूल 1490nm/1550nm 80km DOM
विवरण
यह सिस्को संगत WDM XFP ZR 10 गीगाबिट स्मॉल फॉर्म फैक्टर (XFP) प्लग करने योग्य मॉड्यूल ट्रांसीवर है, जो सिंगल फाइबर सिंगल-मोड फाइबर (SMF) ऑप्टिकल केबल पर काम करता है।सिम्प्लेक्स एलसी कनेक्टर के साथ स्टैंड सिंगल मोड फाइबर पर 80 किमी तक अधिकतम ट्रांसमिशन।
यह WDM XFP ZR ट्रांसीवर 1490nm की नाममात्र तरंग दैर्ध्य पर संचालित होने वाले शीर्ष गुणवत्ता वाले DFB लेजर ट्रांसमीटर और 1550nm APD फोटोडिटेक्टर रिसीवर का उपयोग करता है।सभी मॉड्यूल कक्षा 1 लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
डिजिटल डायग्नोस्टिक मॉनिटरिंग फ़ंक्शन I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं, जो ट्रांसीवर तापमान, लेजर बायस करंट, ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर और ट्रांसीवर आपूर्ति वोल्टेज की वास्तविक समय की निगरानी प्रदान करता है।
WDM XFP ER ट्रांसीवर मॉड्यूल XFP MSA Rev 4.5 विनिर्देशों, 10 गीगाबिट ईथरनेट विनिर्देशों (10GBASE-ZR/ZW प्रति IEEE 802.3ae), और 10G फाइबर चैनल का अनुपालन करता है।
यह WDM XFP ZR ट्रांसीवर CE/RoHS प्रमाणित है।
विनिर्देश
| आइटम नाम | डब्ल्यूडीएम एक्सएफपी जेडआर | भाग संख्या | जीटीएक्स-बी4596-80डीसी |
| पैकेट | एक्सएफपी | अधिकतम बिट दर (जीबीपीएस) | 11.3 जीबीपीएस |
| तरंग दैर्ध्य (TX/RX) | 1490एनएम/1550एनएम | पहुँचना | 80 किमी @ जी.652 |
| योजक | एलसी सिम्प्लेक्स | केबल प्रकार | एकल मोड फाइबर |
| ट्रांसमीटर | डीएफबी BiDi | रिसीवर | एपीडी |
| TX औसत शक्ति | 0 ~ 5dBm | आरएक्स संवेदनशीलता | <-24dBm |
| विस्तार.अनुपात | > 6.0 डीबी | रिसीवर अधिभार | > -6dBm |
| ऑप्टिकल बजट (डीबी) | 24 डीबी | परिचालन तापमान | 0 से 70°C / -40 से 85°C |
| शक्ति का अपव्यय | <3.5W | OEM/ODM | सहायता |
| डीडीएम/डीओएम | समर्थन (डिफ़ॉल्ट) | गारंटी | 3 वर्ष |
| प्रोटोकॉल | 10जी ईथरनेट, 10जी एफसी, 8जी फाइबर चैनल, ओटीयू2, एसटीएम-64 | ||
विशेषताएँ
अनुप्रयोग
विद्युत और ऑप्टिकल विशेषताएँ
| पैरामीटर | प्रतीक | न्यूनतम. | प्रकार. | अधिकतम | इकाई | टिप्पणियाँ |
| बिजली की खपत | पी | 3.5 | डब्ल्यू | 1 | ||
| बिजली आपूर्ति करें | आईसीसी | 1000 | एमए | |||
|
ट्रांसमीटर |
||||||
| एकल-समाप्त इनपुट वोल्टेज सहिष्णुता |
वी.सी.सी |
-0.3 |
4.0 |
वी |
||
| विभेदक इनपुट वोल्टेज स्विंग | विन, पी.पी | 120 | 820 | एमवीपी | ||
| विभेदक इनपुट प्रतिबाधा | ज़िन | 85 | 100 | 115 | ओम | 2 |
| ट्रांसमिट डिसएबल एसर्ट टाइम | 10 | हम | ||||
| ट्रांसमिशन अक्षम वोल्टेज | वीडीआईएस | वीसीसी-1.3 | वी.सी.सी | वी | 3 | |
|
ट्रांसमिट सक्षम वोल्टेज |
वेंचर |
वी |
वी +0.8 |
वी |
||
|
रिसीवर |
||||||
| विभेदक आउटपुट वोल्टेज स्विंग | वाउट, पीपी | 300 | 650 | 850 | एमवीपी | |
| विभेदक आउटपुट प्रतिबाधा | झौट | 80 | 100 | 120 | ओम | 4 |
| डेटा आउटपुट में वृद्धि/गिरावट का समय | टीआर/टीएफ | 40 | पी.एस. | 5 | ||
| एलओएस एसर्ट वोल्टेज | VlosH | वीसीसी-1.3 | वी.सी.सी | वी | 6 | |
|
एलओएस डी-एसर्ट वोल्टेज |
वीएलओएसएल |
वी |
वी +0.8 |
वी |
6 |
|
| बिजली आपूर्ति अस्वीकृति | पीएसआर | 7 | ||||
|
पैरामीटर |
प्रतीक |
न्यूनतम. |
ठेठ |
अधिकतम |
इकाई |
टिप्पणियाँ |
| ट्रांसमीटर | ||||||
|
केंद्र तरंगदैर्घ्य |
λसी |
1480 | 1490 | 1500 | एनएम | जीटीएक्स-बी4596-80डीसी |
| 1540 | 1550 | 1560 | एनएम | GTX-B5496-80DC | ||
|
ऑप्टिकल स्पेक्ट्रल चौड़ाई |
∆λ |
1 |
एनएम |
|||
| साइड मोड दमन अनुपात |
एसएमएसआर |
30 |
डीबी |
|||
|
औसत ऑप्टिकल पावर |
पीओ |
0 | 5 | डी बी एम | जीटीएक्स-बी4596-80डीसी | |
| -1 | 3 | डी बी एम | GTX-B5496-80DC | |||
|
ऑप्टिकल विलुप्ति अनुपात |
एर |
6.0 |
डीबी |
|||
| औसत लॉन्च पावर (लेजर ऑफ) |
पोफ़ |
-30 |
डी बी एम |
|||
| ट्रांसमीटर आई मास्क | IEEE802.3ae के अनुरूप | |||||
| रिसीवर | ||||||
|
केंद्र तरंगदैर्घ्य |
λसी |
1540 | 1550 | 1560 | एनएम | जीटीएक्स-बी4596-80डीसी |
| 1480 | 1490 | 1500 | एनएम | GTX-B5496-80DC | ||
| रिसीवर संवेदनशीलता (औसत शक्ति) |
सेन |
-24 |
डी बी एम |
2 |
||
| इनपुट संतृप्ति पावर (अधिभार) |
Psat |
-6 |
डी बी एम |
|||
| लॉस दावा | लोसा | -38 | डी बी एम | |||
| एलओएस डी-एसर्ट | LOSD | -26 | डी बी एम | |||
| एलओएस हिस्टैरिसीस | लोश | 0.5 | 6 | डीबी | ||
