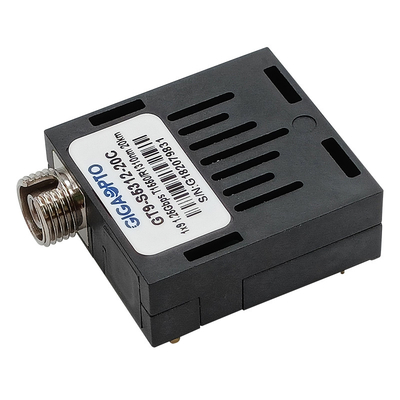

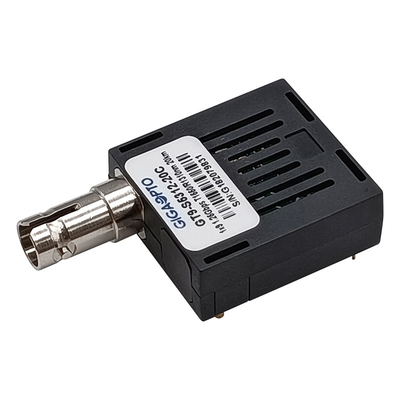

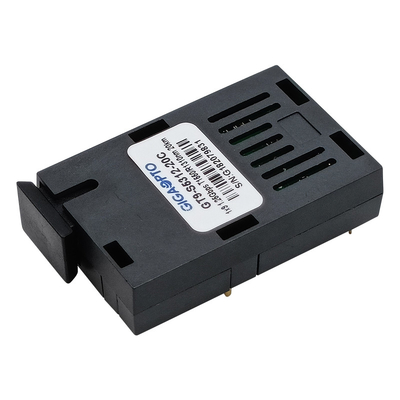

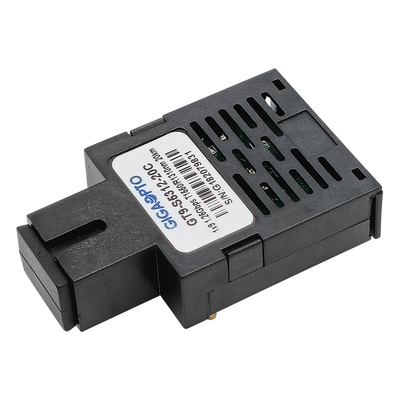

SC FC ST 1x9 ऑप्टिकल ट्रांसीवर BIDI 1.25Gbps TX1550nm RX1310nm 20km SMF ट्रांसीवर मॉड्यूल

1.25 जीबीपीएस 1x9 बीड़ीट्रांसीवर मॉड्यूलTX1550nm / RX1310nm SMF 20 किमी SC / ST / FC LVPECL PECL

विवरण

GIGAOPTO की GT9-S5312-20x श्रृंखला सिंगल मोड ट्रांसीवर कम शक्ति, उच्च प्रदर्शन मॉड्यूल हैं जो 1.25Gbps से कम डेटा दर जैसे गीगाबिट ईथरनेट और फाइबर चैनल के द्वि-दिशात्मक सीरियल ऑप्टिकल डेटा संचार के लिए उच्च प्रदर्शन मॉड्यूल हैं।

ट्रांसीवर सिंगल-मोड फाइबर के सिंगल स्ट्रैंड पर 20 किमी ट्रांसमिशन दूरी प्रदान करता है।ट्रांसमीटर में एक अत्यधिक विश्वसनीय 1550nm DFB (या 1310nm FP) लेजर और एक ड्राइवर सर्किट शामिल है जो PECL डेटा को लाइट सिग्नल में परिवर्तित करता है।रिसीवर में एक कुशल 1310 एनएम (या 1550 एनएम) पिन फोटो-डायोड शामिल होता है जो प्रकाश सिग्नल को विद्युत प्रवाह में परिवर्तित करता है जिसे पीईसीएल संगत डेटा में बढ़ाया और पुन: उत्पन्न किया जाता है।

विनिर्देश

विशेषताएँ

• उद्योग मानक 1x9 पदचिह्न
• नियंत्रण के लिए PECL/LVPECL सिग्नल के साथ 1250Mbps तक
• एक प्रकार: 1310 एनएम एफपी टीएक्स / 1550 एनएम पिन आरएक्स

बी प्रकार: 1550 एनएम डीएफबी TX/1310 एनएम पिन आरएक्स

• 9/125 उम एसएमएफ के साथ 20 किमी
• एकल बिजली की आपूर्ति 3.3/5.0V
• LVPECL संगत डेटा इनपुट / आउटपुट इंटरफ़ेस
• कम ईएमआई और उत्कृष्ट ईएसडी सुरक्षा
• लेजर सुरक्षा मानक IEC-60825 आज्ञाकारी
• प्रक्रिया प्लग के साथ वेव सोल्डरेबल और जलीय धो सकते हैं
• कक्षा 1 एफडीए और आईईसी60825-1 लेजर सुरक्षा अनुपालन
• RoHS6 के साथ संगत
• ऑपरेटिंग केस तापमान: मानक: 0 ℃ ~ + 70 ℃, औद्योगिक: -40 ℃ ~ + 85 ℃;

आवेदन पत्र

• WDM 1250Mb/s लिंक
• SONET/SDH उपकरण इंटरकनेक्ट
• गीगाबिट ईथरनेट लिंक

आदेश की जानकारी
