1.25Gbps 1x9 ऑप्टिकल ट्रांसीवर BIDI TX1310nm RX1550nm SMF 20km SC FC ST ट्रांसीवर मॉड्यूल

1x9 BIDI 1.25Gbps 20km TX1310nm/RX1550nm SMF ट्रांसीवर मॉड्यूल सिंगल SC/ST/FC LVPECL PECL


विवरण

GIGAOPTO की GT9-S3512-20x श्रृंखला द्वि-दिशात्मक 1×9 ऑप्टिकल ट्रांसीवर सीरियल ऑप्टिकल संचार अनुप्रयोगों के लिए उच्च-प्रदर्शन और लागत प्रभावी एकल मोड मॉड्यूल हैं जिन्हें 1.25Gbps की डेटा दर की आवश्यकता होती है।वे गीगाबिट ईथरनेट और 1x फाइबर चैनल अनुप्रयोगों के लिए उपयुक्त हैं। 1 × 9 ट्रांसीवर 1.25Gbps और SMF के साथ 20km ट्रांसमिशन दूरी का समर्थन करता है जिसमें 1310nm ट्रांसमीटर और 1550nm रिसीवर एक सिंप्लेक्स SC या ST या FC कनेक्टर रिसेप्टकल के माध्यम से होता है।

ट्रांसीवर को निर्दिष्ट तापमान और वोल्टेज सीमा के भीतर संचालित किया जाना चाहिए।मॉड्यूल के ऑप्टिकल पोर्ट को ऑप्टिकल कनेक्टर या डस्ट प्लग के साथ समाप्त किया जाएगा।


विनिर्देश




विशेषताएँ


• उद्योग मानक 1x9 पदचिह्न
• सिंगल फाइबर द्वि-दिशात्मक ट्रांसीवर
• डेटा दर 1250 एमबीपीएस तक
• एक प्रकार: 1310 एनएम एफपी टीएक्स / 1550 एनएम पिन आरएक्स

बी प्रकार: 1550 एनएम डीएफबी TX/1310 एनएम पिन आरएक्स

• 20km SMF तक लिंक दूरी
• सिंगल + 5 वी या + 3.3 वी बिजली की आपूर्ति
• सिंगल एससी/एसटी/एफसी कनेक्टर
• दो तरंग दैर्ध्य के बीच उच्च अलगाव
• वेव सोल्डरेबल और जलीय धो सकते हैं
• PECL / LVPECL संगत डेटा इनपुट / आउटपुट इंटरफ़ेस
• कम ईएमआई और उत्कृष्ट ईएसडी सुरक्षा
• कक्षा 1 लेजर अंतर्राष्ट्रीय सुरक्षा मानक आईईसी 60825 आज्ञाकारी
• RoHS के साथ संगत
• ऑपरेटिंग केस तापमान: मानक: 0 ℃ ~ + 70 ℃, औद्योगिक: -40 ℃ ~ + 85 ℃;



आवेदन पत्र


• वीडियो मॉनिटर सिस्टम
• टेलीफोन प्रणाली
• डेटा ट्रांसमिशन सिस्टम
• 1000BASE गीगाबिट ईथरनेट
• 1x फाइबर चैनल



आदेश की जानकारी




पैकेज की रूपरेखा(इकाई: मिमी)

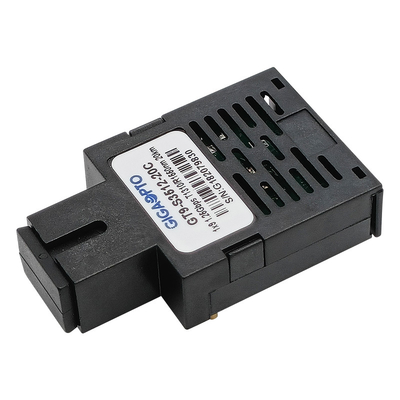

एससी रिसेप्टकल साइड आउटपुट

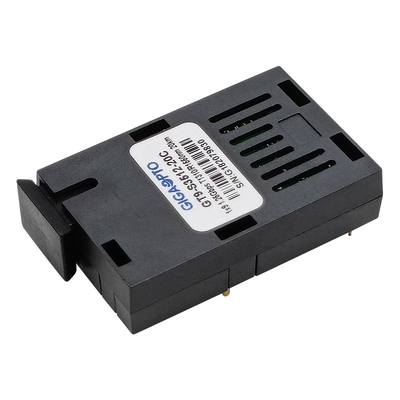

एससी रिसेप्टकल मिडिल आउटपुट (मध्य आउटपुट के लिए पीएन प्लस एम)

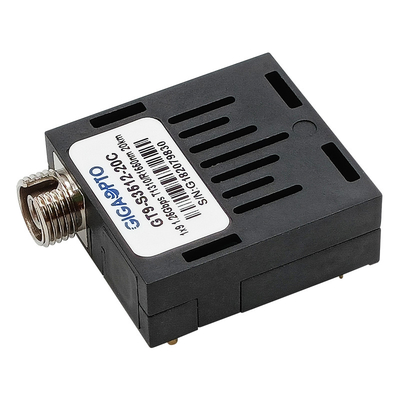

एफसी रिसेप्टकल साइड आउटपुट

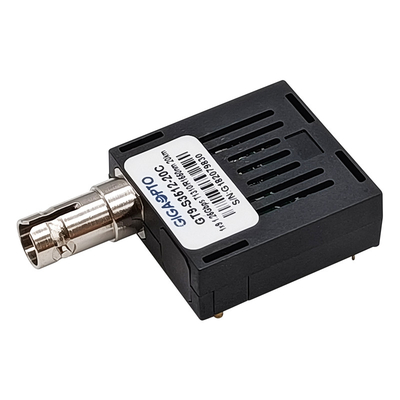

एसटी रिसेप्टकल साइड आउटपुट
