उत्पाद विवरण:
|
| प्रपत्र प्रकार: | 1x9 बीआईडीआई | अधिकतम डेटा दर: | 155एमबी/एस |
|---|---|---|---|
| अधिकतम केबल दूरी: | 40 किमी | केंद्र तरंग दैर्ध्य: | TX1310nm / RX1550nm |
| वोल्टेज: | 3.3V या 5V | योजक: | एससी, एसटी, एफसी |
| फाइबर प्रकार: | सिंगल मोड (एसएमएफ) | कीवर्ड: | 1x9 155Mbps मॉड्यूल, BIDI TX1310nm RX1550nm BiDi ऑप्टिकल ट्रांसीवर, 155M 1x9 40km 1310nm-TX/R1550nm- |
| प्रमुखता देना: | RX1550nm 1x9 ट्रांसीवर मॉड्यूल,BIDI 1x9 ट्रांसीवर मॉड्यूल,TX1310nm सिंगल मोड ट्रांसीवर |
||

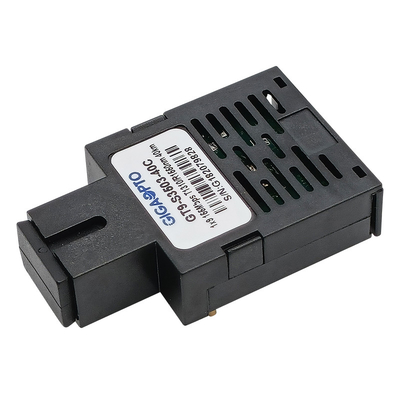

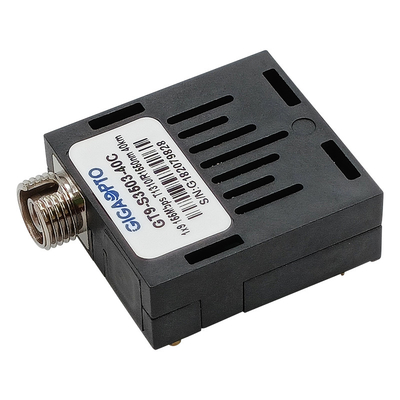

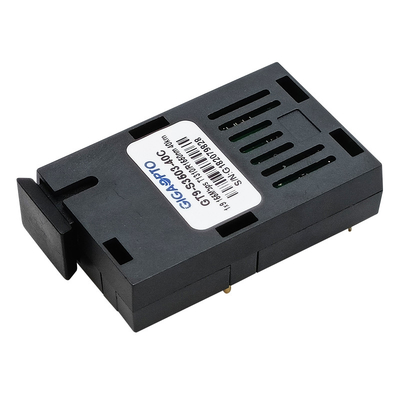

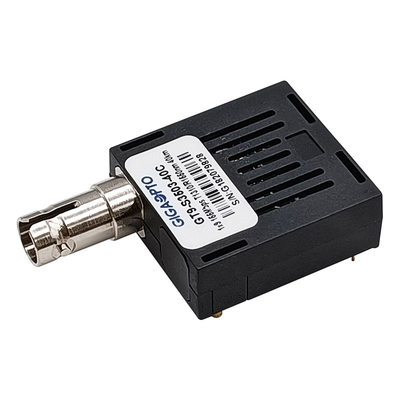

155Mbps 1x9 TX1310nm/RX1550nm BIDI 40km SMF LVPECL PECL SC/ST/FC ट्रांसीवर मॉड्यूल
विवरण
GIGAOPTO के GT9-S3503-40x श्रृंखला ट्रांसीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो गीगाबिट ईथरनेट और IEEE-802.3 के मानक के अनुरूप हैं।ट्रांसीवर 155Mbps की डेटा दर और सिंगल मोड फाइबर (SMF) के साथ 40km ट्रांसमिशन दूरी का समर्थन करता है, जो Tx1310nm और Rx1550nm के सामान्य तरंग दैर्ध्य पर काम करता है।ट्रांसमीटर अनुभाग में तापमान मुआवजे और स्वचालित बिजली नियंत्रण समारोह के साथ एक उन्नत एफपी और ड्राइवर आईसी शामिल है।रिसीवर अनुभाग में व्यापक गतिशील रेंज के लिए एजीसी के साथ एक कुशल InGaAs/InP पिन फोटोडायोड और ट्रांसइम्पेडेंस शामिल है।
1×9 बीआईडीआई ट्रांसीवर 155 एमबी/एस की डेटा दर पर फास्ट ईथरनेट, एसडीएच एसटीएम-1 एल-1.1, सोनेट ओसी-3 एलआर-1 और एटीएम डिजाइन के लिए उपयुक्त हैं।
विनिर्देश
| उत्पाद पैकेज | 1x9 बीआईडीआई | रफ़्तार | 155 एमबीपीएस |
| इंटरफेस | सिंगल एससी, एफसी, एसटी | संचरण दूरी | 40 किमी |
| डीडीएम | नहीं | फाइबर प्रकार | एकल मोड |
| गारंटी | 3 वर्ष | परिवेश का तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| केंद्रवेवलेंथ | TX1310nm / RX1550nm | शक्तिवोल्टेज आपूर्ति | 3.3V या 5V |
| सोल्डरिंग तापमान | <260°C | आपूर्तिमौजूदा | 250mA |
| ट्रांसमीटरटाइप | एफपी | रिसीवर | पिन फोटो डिटेक्टर |
| औसत आउटपुट पावर | -10 से -3 डीबीएम | आरएक्ससेंस. | <-35dBm |
| एर | >10dB | परिपूर्णता | > -3 डीबीएम |
| प्रोटोकॉल | ITU-T G.957, STM-1/OC-3, RoHS | ||
विशेषताएँ
बी प्रकार: 1550nmTx/1310nmRx
आवेदन पत्र
आदेश की जानकारी
| भाग संख्या | विवरण |
| GT9-S3503-40C | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 3.3V/5V, 0 से 70°C |
| GT9-S3503-40CF | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V/5V, 0 से 70°C |
| GT9-S3503-40CT | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 3.3V/5V, 0 से 70°C |
| GT9-S3503-40I | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 3.3V/5V, -40 से 85°C |
| GT9-S3503-40IF | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V/5V, -40 से 85°C |
| GT9-S3503-40IT | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 3.3V/5V, -40 से 85°C |
| GT9-S3503-40C3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 3.3V, 0 से 70°C |
| GT9-S3503-40CF3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V, 0 से 70°C |
| GT9-S3503-40CT3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 3.3V, 0 से 70°C |
| GT9-S3503-40I3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 3.3V,-40 से 85°C |
| GT9-S3503-40IF3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 3.3V,-40 से 85°C |
| GT9-S3503-40IT3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 3.3V, -40 से 85°C |
| GT9-S3503-40C5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 5V, 0 से 70°C |
| GT9-S3503-40CF5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 5V, 0 से 70°C |
| GT9-S3503-40CT5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 5V, 0 से 70°C |
| GT9-S3503-40I5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 40km, 5V, -40 से 85°C |
| GT9-S3503-40IF5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 40km, 5V, -40 से 85°C |
| GT9-S3503-40IT5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 40km, 5V, -40 से 85°C |
नत्थी करनाडीपरिभाषा
ठेठएआवेदन सर्किट
पैकेज की रूपरेखा
