उत्पाद विवरण:
|
| उत्पाद पैकेज: | 1x9 बीआईडीआई | डाटा भेजने का कर: | 155 एमबीपीएस |
|---|---|---|---|
| अधिकतम केबल दूरी: | 20 किमी | केंद्र तरंग दैर्ध्य: | 1310nm-TX/1550nm-RX |
| लेजर प्रकार: | एफपी | योजक: | एससी, एसटी, एफसी |
| फाइबर प्रकार: | सिंगल मोड फाइबर | कीवर्ड: | 1x9 BiDi 155Mbps, T1310 R1550 BiDi ऑप्टिकल मॉड्यूल |
| प्रमुखता देना: | 20km 1x9 ट्रांसीवर,155Mbps 1x9 ट्रांसीवर,RX1550nm सिंगल फाइबर ट्रांसीवर |
||

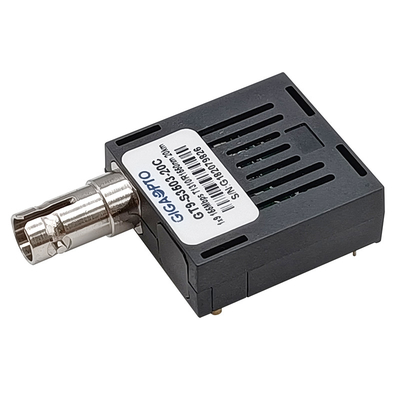

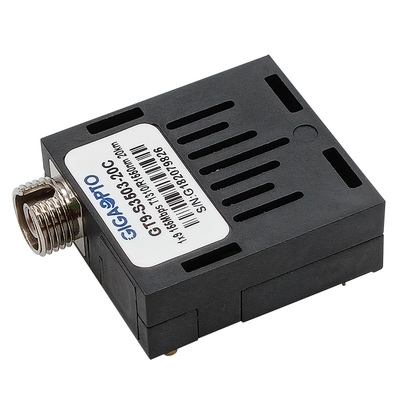

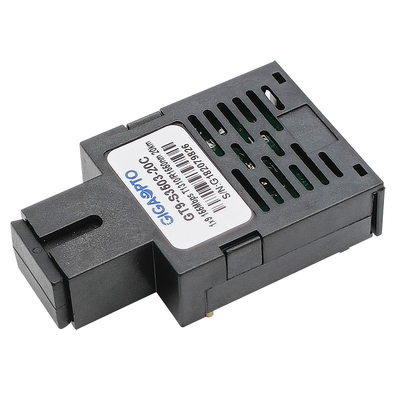

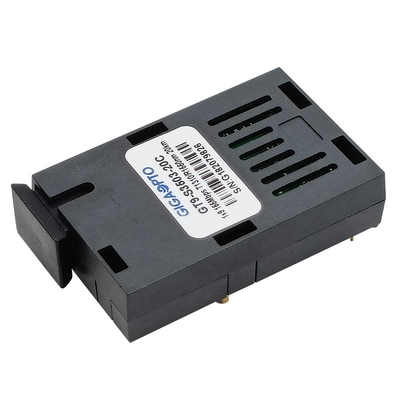

1x9 बीड़ी 155 एमबीपीएस 1310एनएम-TX/1550एनएम-आरएक्स एसएमएफ 20 किमीसिंगल एससी/एसटी/एफसी एलवीपीईसीएल पीईसीएलट्रांसीवर मॉड्यूल
विवरण
GIGAOPTO की GT9-S3503-20x श्रृंखला द्वि-दिशात्मक (BiDi) 1×9 ट्रांसीवर मॉड्यूल 155Mbps और सिंगल मोड फाइबर (SMF) के साथ 20km ट्रांसमिशन दूरी का समर्थन करते हैं।155Mbps PECL स्तर के दोहरे फाइबर ऑप्टिकल ट्रांसीवर मॉड्यूल को 100Base-BX फास्ट ईथरनेट, SDHSTM-1, SONET OC-3 और ATM जैसे फाइबर संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है।
मॉड्यूल प्राप्त करने और संचारित करने के लिए दो सर्किट को एकीकृत करता है, एकल +3.3V / + 5V बिजली की आपूर्ति का उपयोग करता है।इंटरफ़ेस स्तर मानक PECL स्तरों के साथ संगत है।ट्रांसमीटर में एक अत्यधिक विश्वसनीय 1310nm FP लेजर और एक ड्राइवर सर्किट शामिल है जो PECL डेटा को लाइट सिग्नल में परिवर्तित करता है।रिसीवर में एक कुशल 1550nm InGaAs / InP पिन फोटो-डायोड शामिल होता है जो प्रकाश सिग्नल को विद्युत प्रवाह में परिवर्तित करता है जिसे PECL संगत डेटा में बढ़ाया और पुनर्जीवित किया जाता है।
विनिर्देश
| उत्पाद पैकेजिंग | बीआईडीआई 1x9 | रफ़्तार | 155एमबी/एस |
| योजकटाइप | सिंगल एससी, एफसी, एसटी | लिंक लंबाई | 20 किमी |
| डीडीएम | नहीं | रेशातरीका | एकल मोड |
| गारंटी | 3 वर्ष | वाणिज्यिक वातावरण | 0 से 70 डिग्री सेल्सियस |
| केंद्र तरंग दैर्ध्य | TX-1310nm RX-1550nm | बिजली की आपूर्ति की वोल्टेज | 3.3V या 5V |
| ऑपरेटिंग सापेक्ष आर्द्रता | <95% | बिजली आपूर्ति करें | 300mA |
| लेजर प्रकार | एफपी | पीडी प्रकार | नत्थी करना |
| ट्रांसमीटर पावर | -15 ~ -8dBm | रिसीवर संवेदनशीलता | <-28dBm |
| एर | >9डीबी | परिपूर्णता | >-5dBm |
| प्रोटोकॉल | आईईसी-60825 एफडीए, आईटीयू-टी जी.957 | ||
विशेषताएँ
बी प्रकार: 1550एनएमएफपी टीएक्स/1310एनएमआरएक्स
आवेदन पत्र
आदेश की जानकारी
| भाग संख्या | विवरण |
| GT9-S3503-20C | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V/5V, 0 से 70°C |
| GT9-S3503-20CF | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, 0 से 70°C |
| GT9-S3503-20CT | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, 0 से 70°C |
| GT9-S3503-20I | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V/5V, -40 से 85°C |
| GT9-S3503-20IF | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, -40 से 85°C |
| GT9-S3503-20IT | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, -40 से 85°C |
| GT9-S3503-20C3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V, 0 से 70°C |
| GT9-S3503-20CF3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, 0 से 70°C |
| GT9-S3503-20CT3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, 0 से 70°C |
| GT9-S3503-20I3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V,-40 से 85°C |
| GT9-S3503-20IF3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V,-40 से 85°C |
| GT9-S3503-20IT3 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, -40 से 85°C |
| GT9-S3503-20C5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 5V, 0 से 70°C |
| GT9-S3503-20CF5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, 0 से 70°C |
| GT9-S3503-20CT5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 5V, 0 से 70°C |
| GT9-S3503-20I5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 5V, -40 से 85°C |
| GT9-S3503-20IF5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, -40 से 85°C |
| GT9-S3503-20IT5 | 1x9 ट्रांसीवर मॉड्यूल, 155M BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 5V, -40 से 85°C |
