उत्पाद विवरण:
|
| पैकेट: | 1x9 | रफ़्तार: | 1.25 जीबीपीएस |
|---|---|---|---|
| केंद्र तरंग दैर्ध्य: | 1270nm ~ 1610nm | एलडी प्रकार: | डीएफबी |
| योजक: | डुप्लेक्स एससी, एसटी, एफसी | वोल्टेज आपूर्ति: | 3.3V या 5V |
| कीवर्ड: | 1x9 1.25Gbps CWDM मॉड्यूल, 1.25G 40km ऑप्टिकल ट्रांसीवर | ||
| प्रमुखता देना: | 40km 1x9 ऑप्टिकल ट्रांसीवर,1610nm 1x9 ऑप्टिकल ट्रांसीवर,CWDM मॉड्यूल |
||

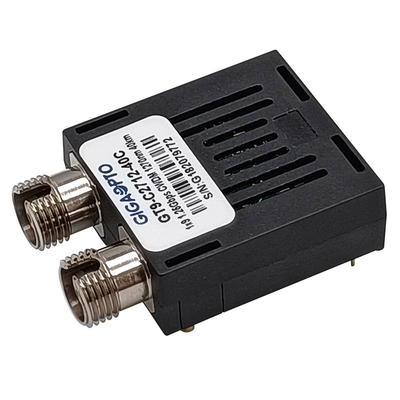

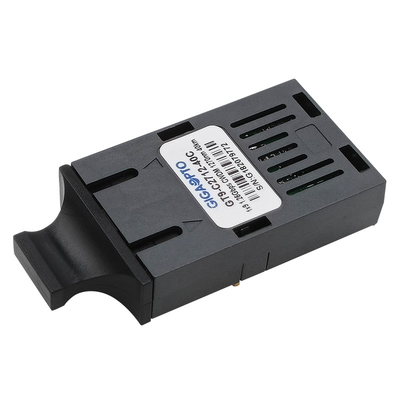

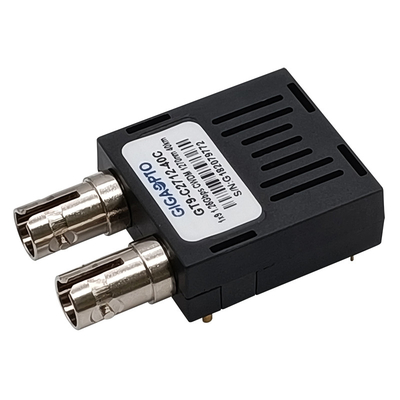

1.25Gbps 1x9 CWDM 1270nm से 1610nm 40km SMFट्रांसीवर मॉड्यूलएलवीपीईसीएल पीईसीएल डुप्लेक्स एससी/एसटी/एफसी
विवरण
GIGAOPTO की GT9-Cxx12-40x श्रृंखला सिंगल-मोड 1×9 ट्रांसीवर कम शक्ति, उच्च प्रदर्शन मॉड्यूल हैं जो गीगाबिट ईथरनेट और फाइबर चैनल जैसे डुप्लेक्स ऑप्टिकल डेटा संचार के लिए 1.25Gb / s डेटा दर तक का समर्थन करते हैं।
यह श्रृंखला CWDM 1×9 ट्रांसीवर मॉड्यूल सिंगल मोड फाइबर पर 40km संचरण दूरी प्रदान करता है।प्रत्येक चरण 20nm के साथ 1270nm से 1610nm तक 18 केंद्र तरंग दैर्ध्य उपलब्ध हैं।
ट्रांसमीटर अनुभाग एक बहु क्वांटम अच्छी तरह से WDM DFB लेजर का उपयोग करता है और अंतर्राष्ट्रीय सुरक्षा मानक IEC-60825 के अनुसार कक्षा 1 लेजर का अनुपालन करता है।रिसीवर अनुभाग एक ऑप्टिकल हेडर और एक सीमित पोस्ट-एम्पलीफायर आईसी में घुड़सवार एक एकीकृत InGaAs डिटेक्टर preamplifier (IDP) का उपयोग करता है।एक PECL लॉजिक इंटरफ़ेस बाहरी सर्किटरी के लिए इंटरफ़ेस को सरल करता है।
विनिर्देश
| बनाने का कारक | 1x9 | काटादर (जीबीपीएस) | 1.25 जीबीपीएस |
| योजक | दोहरी एससी, एफसी, एसटी | कहावतउमदूरी | 40 किमी |
| डीहेएम | नहीं | केबल प्रकार | सिंगल मोड (एसएमएफ) |
| गारंटी | 3 वर्ष | तापमान की रेंज |
व्यावसायिक 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| केंद्र तरंग दैर्ध्य | 1270nm से 1610nm | बिजली की आपूर्ति की वोल्टेज | 3.3V या 5V |
| भंडारण तापमान | -40 से 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट) | कुल करंट | 300mA |
| ट्रांसमीटर प्रकार | डीएफबी | रिसीवर प्रकार | नत्थी करना |
| ऑप्टिकल आउटपुट पावर | -5 से 0dBm | आरएक्ससंवेदनशीलता | <-24dBm |
| विलुप्त होने का अनुपात | >9डीबी | आरएक्स अधिभार | > -3 डीबीएम |
| प्रोटोकॉल | आईईईई802.3z | ||
विशेषताएँ
आवेदन पत्र
आदेश की जानकारी
| भाग संख्या | TX (xx =) | कोन. | वोल्टेज | अस्थायी। | विवरण |
| GT9-Cxx12-40C |
27=1270nm 29=1290एनएम 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410एनएम 43=1430nm 45=1450nm 47=1470nm 49=1490एनएम 51=1510एनएम 53=1530nm 55=1550nm 57=1570nm 59=1590एनएम 61=1610एनएम |
अनुसूचित जाति | 3.3 वी / 5 वी | 0 से 70 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, SC, 3.3V/5V वाणिज्यिक ट्रांसीवर |
| GT9-Cxx12-40I | अनुसूचित जाति | 3.3 वी / 5 वी | -40 से 85 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, SC, 3.3V/5V औद्योगिक ट्रांसीवर | |
| GT9-Cxx12-40C3 | अनुसूचित जाति | 3.3 | 0 से 70 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, SC, 3.3V वाणिज्यिक ट्रांसीवर | |
| GT9-Cxx12-40I3 | अनुसूचित जाति | 3.3 | -40 से 85 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, SC, 3.3V औद्योगिक ट्रांसीवर | |
| GT9-Cxx12-40C5 | अनुसूचित जाति | 5वी | 0 से 70 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, SC, 5V वाणिज्यिक ट्रांसीवर | |
| GT9-Cxx12-40I5 | अनुसूचित जाति | 5वी | -40 से 85 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, SC, 5V औद्योगिक ट्रांसीवर | |
| GT9-Cxx12-40CF | एफसी | 3.3 वी / 5 वी | 0 से 70 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, 3.3V/5V वाणिज्यिक ट्रांसीवर | |
| GT9-Cxx12-40IF | एफसी | 3.3 वी / 5 वी | -40 से 85 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, 3.3V/5V औद्योगिक ट्रांसीवर | |
| GT9-Cxx12-40CF3 | एफसी | 3.3 | 0 से 70 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, 3.3V वाणिज्यिक ट्रांसीवर | |
| GT9-Cxx12-40IF3 | एफसी | 3.3 | -40 से 85 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, 3.3V औद्योगिक ट्रांसीवर | |
| GT9-Cxx12-40CF5 | एफसी | 5वी | 0 से 70 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, 5V वाणिज्यिक ट्रांसीवर | |
| GT9-Cxx12-40IF5 | एफसी | 5वी | -40 से 85 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, 5V औद्योगिक ट्रांसीवर | |
| GT9-Cxx12-40CT | अनुसूचित जनजाति | 3.3 वी / 5 वी | 0 से 70 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, 3.3V/5V वाणिज्यिक ट्रांसीवर | |
| GT9-Cxx12-40IT | अनुसूचित जनजाति | 3.3 वी / 5 वी | -40 से 85 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, 3.3V/5V औद्योगिक ट्रांसीवर | |
| GT9-Cxx12-40CT3 | अनुसूचित जनजाति | 3.3 | 0 से 70 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, 3.3V वाणिज्यिक ट्रांसीवर | |
| GT9-Cxx12-40IT3 | अनुसूचित जनजाति | 3.3 | -40 से 85 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, 3.3V औद्योगिक ट्रांसीवर | |
| GT9-Cxx12-40CT5 | अनुसूचित जनजाति | 5वी | 0 से 70 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, 5V वाणिज्यिक ट्रांसीवर | |
| GT9-Cxx12-40IT5 | अनुसूचित जनजाति | 5वी | -40 से 85 डिग्री सेल्सियस | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, 5V औद्योगिक ट्रांसीवर |
