उत्पाद विवरण:
|
| प्रपत्र प्रकार: | 1x9 | अधिकतम डेटा दर: | 1.25 जीबीपीएस |
|---|---|---|---|
| अधिकतम पहुंच: | 0.55किमी | केंद्र तरंग दैर्ध्य: | 850nm |
| ऑप्टिकल घटक: | वीसीएसईएल 850 एनएम | योजक: | डुप्लेक्स एससी, एसटी, एफसी |
| फाइबर मोड: | बहु मोड | कीवर्ड: | 1x9 1.25Gbps 850nm 550m, 1x9 ऑप्टिकल ट्रांसीवर, 1.25G 1x9 मल्टी-मोड |
1.25 जीबीपीएस 1x9ट्रांसीवर मॉड्यूलडुप्लेक्स एससी एसटी एफसी 850 एनएम एमएमएफ 550 एम एलवीपीईसीएल पीईसीएल
विवरण
GIGAOPTO की GT9-L0812-02x श्रृंखला मल्टी-मोड ट्रांसीवर एक कम शक्ति, द्वि-दिशात्मक सीरियल ऑप्टिकल डेटा संचार जैसे गीगाबिट ईथरनेट और फाइबर चैनल के लिए उच्च प्रदर्शन मॉड्यूल है।1x9 ट्रांसीवर 1.25Gb / s की अधिकतम डेटा दर का समर्थन करते हैं, जिसे मल्टी-मोड फाइबर के लिए डिज़ाइन किया गया है और 550m की अधिकतम संचरण दूरी के साथ 850nm के नाममात्र तरंग दैर्ध्य पर संचालित होता है।

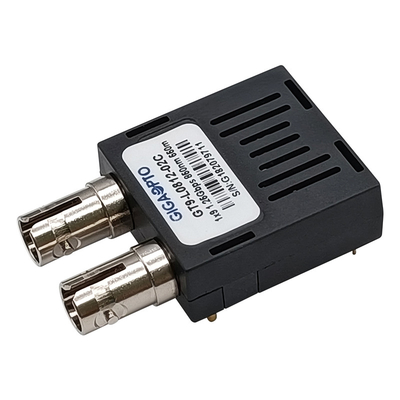

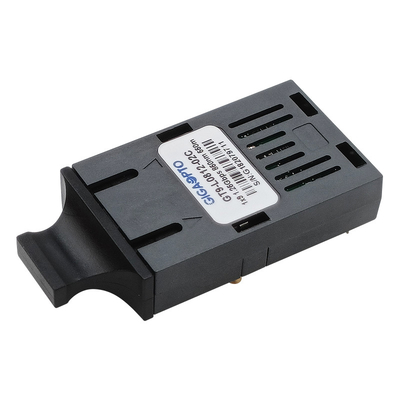

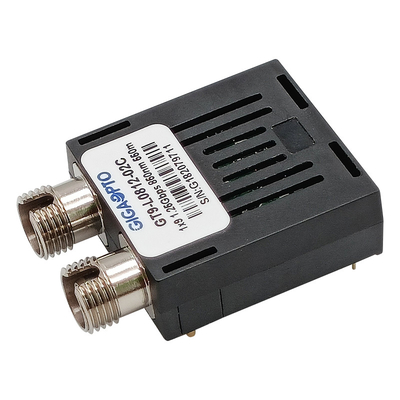

1x9 ट्रांसीवर में तीन खंड होते हैं: ट्रांसमीटर और रिसीवर ऑप्टिकल सब-असेंबली, एक इलेक्ट्रिकल सब-असेंबली, और पैकेज हाउसिंग जिसमें डुप्लेक्स एससी या एसटी या एफसी कनेक्टर रिसेप्टेक शामिल होता है।
विनिर्देश
| उत्पाद पैकेजिंग | 1x9 | मैक्सडेटा दर (जीबीपीएस) | 1.25Gb/s |
| ऑप्टिकल कनेक्टर | डुप्लेक्स एससी, एफसी, एसटी | पहुंच | 550m |
| डीडीएम/डोम | नहीं | मीडिया | मल्टी-मोड फाइबर |
| केंद्र तरंग दैर्ध्य | 850nm | तापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| सोल्डरिंग तापमान | <260°C | बिजली की आपूर्ति की वोल्टेज | 3.3V या 5V |
| लेजर प्रकार | वीसीएसईएल | पीडी प्रकार | नत्थी करना |
| ट्रांसमीटर पावर | -9 ~ -3 डीबीएम | संवेदनशीलता | <-18dBm |
| एर | >9डीबी | अधिभार | > -3 डीबीएम |
| प्रोटोकॉल | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
विशेषताएँ
आवेदन पत्र
आदेश की जानकारी
| भाग संख्या | विवरण |
| GT9-L0812-02C | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, SC, मल्टी मोड 850nm 550m, 3.3V/5V, 0 से 70°C |
| GT9-L0812-02CF | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, FC, मल्टी मोड 850nm 550m, 3.3V/5V, 0 से 70°C |
| GT9-L0812-02CT | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, ST, मल्टी मोड 850nm 550m, 3.3V/5V, 0 से 70°C |
| GT9-L0812-02I | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, SC, मल्टी मोड 850nm 550m, 3.3V/5V, -40 से 85°C |
| GT9-L0812-02IF | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, FC, मल्टी मोड 850nm 550m, 3.3V/5V, -40 से 85°C |
| GT9-L0812-02IT | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, ST, मल्टी मोड 850nm 550m, 3.3V/5V, -40 से 85°C |
| GT9-L0812-02C3 | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, SC, मल्टी मोड 850nm 550m, 3.3V, 0 से 70°C |
| GT9-L0812-02CF3 | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, FC, मल्टी मोड 850nm 550m, 3.3V, 0 से 70°C |
| GT9-L0812-02CT3 | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, ST, मल्टी मोड 850nm 550m, 3.3V, 0 से 70°C |
| GT9-L0812-02I3 | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, SC, मल्टी मोड 850nm 550m, 3.3V, -40 से 85°C |
| GT9-L0812-02IF3 | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, FC, मल्टी मोड 850nm 550m, 3.3V, -40 से 85°C |
| GT9-L0812-02IT3 | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, ST, मल्टी मोड 850nm 550m, 3.3V, -40 से 85°C |
| GT9-L0812-02C5 | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, SC, मल्टी मोड 850nm 550m, 5V, 0 से 70°C |
| GT9-L0812-02CF5 | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, FC, मल्टी मोड 850nm 550m, 5V, 0 से 70°C |
| GT9-L0812-02CT5 | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, ST, मल्टी मोड 850nm 550m, 5V, 0 से 70°C |
| GT9-L0812-02I5 | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, SC, मल्टी मोड 850nm 550m, 5V, -40 से 85°C |
| GT9-L0812-02IF5 | 1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, FC, मल्टी मोड 850nm 550m, 5V, -40 से 85°C |
| GT9-L0812-02IT5 |
1x9 ट्रांसीवर मॉड्यूल, 1.25Gbps, ST, मल्टी मोड 850nm 550m, 5V, -40 से 85°C |
नत्थी करनाडीपरिभाषा
ठेठएआवेदन सर्किट
नोट 1: ऑपरेटिंग वोल्टेज: 3.3V
नोट 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
पैकेज की रूपरेखा
आयाम मिलीमीटर में हैं।सभी आयाम ± 0.1 मिमी हैं जब तक कि अन्यथा निर्दिष्ट न हो।(इकाई: मिमी)
