उत्पाद विवरण:
|
| पैकेट: | 1x9 | रफ़्तार: | 64K से 52Mbps |
|---|---|---|---|
| अधिकतम पहुंच: | 20 किमी | केंद्र तरंग दैर्ध्य: | 1310एनएम |
| ट्रांसमीटर प्रकार: | एफपी | योजक: | डुप्लेक्स एससी, एसटी, एफसी |
| फाइबर मोड: | सिंगल मोड फाइबर | कीवर्ड: | 1x9 64 के ~ 52 एमबीपीएस, 1x9 1310 एनएम 20 किमी, 1310 एनएम एलवीटीटीएल / टीटीएल डीडीएम |
| प्रमुखता देना: | 1310nm 1x9 ऑप्टिकल ट्रांसीवर,LVTTL 1x9 ऑप्टिकल ट्रांसीवर,20 किमी ट्रांसीवर DDM |
||
सिंगल-मोड 64k से 52Mbps 1x9 1310nm 20km डुप्लेक्स SC/ST/FC DDM I2सी एलवीटीटीएल/टीटीएलट्रांसीवर मॉड्यूल
विवरण

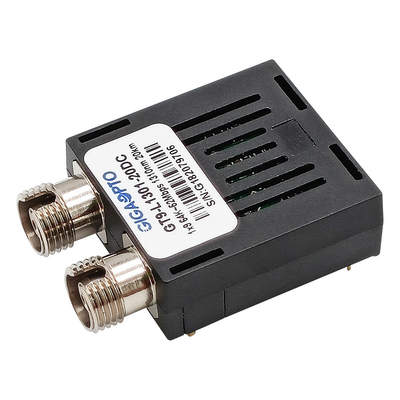

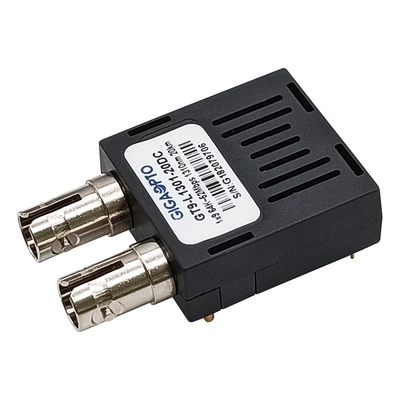

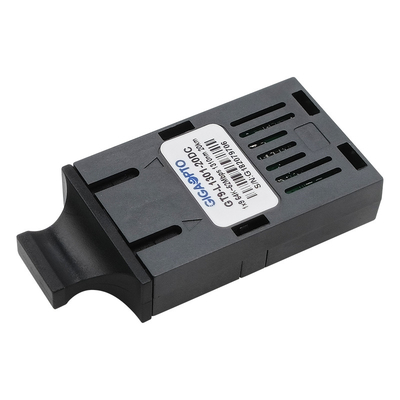

GIGAOPTO की GT9-L1301-20Dx श्रृंखला सिंगल-मोड ट्रांसीवर उच्च-प्रदर्शन, टीटीएल डेटा इंटरफ़ेस के साथ लागत प्रभावी ऑप्टिकल मॉड्यूल हैं, जिन्हें 52 एमबीपीएस की कम डेटा दर पर SONET / SDH उपकरण के लिए डिज़ाइन किया गया है।यह डुप्लेक्स एससी, एसटी और एफसी कनेक्टर इंटरफेस के साथ उद्योग-मानक 1×9 एसआईपी पैकेज शैली है।1×9 ट्रांसीवर सिंगल मोड फाइबर केबल (एसएमएफ) पर 20 किमी तक ट्रांसमिशन दूरी का समर्थन करता है।
ट्रांसमीटर अनुभाग एक से अधिक क्वांटम वेल एफपी लेजर का उपयोग करता है और अंतर्राष्ट्रीय सुरक्षा मानक आईईसी-60825 के अनुसार कक्षा 1 लेजर का अनुपालन करता है।रिसीवर अनुभाग एक ऑप्टिकल हेडर और एक सीमित पोस्ट-एम्पलीफायर आईसी में घुड़सवार एक एकीकृत InGaAs डिटेक्टर preamplifier (IDP) का उपयोग करता है।एक TTL तर्क इंटरफ़ेस बाहरी सर्किटरी के लिए इंटरफ़ेस को सरल करता है।
विनिर्देश
| उत्पाद पैकेजइ | 1x9 | जानकारीस्थानांतरण करनाभाव | 64K से 52M |
| ऑप्टिकल कनेक्टर | डुप्लेक्स एससी, एफसी, एसटी | दूरी | 20 किमी |
| डीडीएम | समर्थित | मीडिया | एसएमएफ |
| गारंटी | 3 वर्ष | तापमान की रेंज |
व्यावसायिक 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) |
| केंद्र तरंग दैर्ध्य | 1310एनएम | बिजली की आपूर्ति की वोल्टेज | 3.3V या 5V |
| भंडारण तापमान | -40 से 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट) | मौजूदा | 250mA |
| लेजर प्रकार | एफपी | तस्वीर-डिटेक्टर | नत्थी करना |
| ट्रांसमीटर आउटपुट पावर | -14 ~ -3 डीबीएम | संवेदनशीलता | <-34dBm |
| विलुप्त होने का अनुपात | > 10 डीबी | अधिभार | >0डीबीएम |
| प्रोटोकॉल | RoHS कॉम्प्लाइंट | ||
विशेषताएँ
आवेदन पत्र
आदेश की जानकारी
| भाग संख्या | विवरण |
| GT9-L1301-20DC | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL/TTL SC, सिंगल मोड 1310nm 20km, 3.3V/5V, 0 से 70°C |
| GT9-L1301-20DCF | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL/TTL FC, सिंगल मोड 1310nm 20km, 3.3V/5V, 0 से 70°C |
| GT9-L1301-20DCT | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL/TTL ST, सिंगल मोड 1310nm 20km, 3.3V/5V, 0 से 70°C |
| GT9-L1301-20DI | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL/TTL SC, सिंगल मोड 1310nm 20km, 3.3V/5V, -40 से 85°C |
| GT9-L1301-20DIF | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL/TTL FC, सिंगल मोड 1310nm 20km, 3.3V/5V, -40 से 85°C |
| GT9-L1301-20DIT | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL/TTL ST, सिंगल मोड 1310nm 20km, 3.3V/5V, -40 से 85°C |
| GT9-L1301-20DC3 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL SC, सिंगल मोड 1310nm 20km, 3.3V, 0 से 70°C |
| GT9-L1301-20DCF3 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL FC, सिंगल मोड 1310nm 20km, 3.3V, 0 से 70°C |
| GT9-L1301-20DCT3 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL ST, सिंगल मोड 1310nm 20km, 3.3V, 0 से 70°C |
| GT9-L1301-20DI3 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL SC, सिंगल मोड 1310nm 20 किमी, 3.3V, -40 से 85 ° C |
| GT9-L1301-20DIF3 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL FC, सिंगल मोड 1310nm 20 किमी, 3.3V, -40 से 85 ° C |
| GT9-L1301-20DIT3 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, LVTTL ST, सिंगल मोड 1310nm 20km, 3.3V, -40 से 85°C |
| GT9-L1301-20DC5 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, TTL SC, सिंगल मोड 1310nm 20km, 5V, 0 से 70°C |
| GT9-L1301-20DCF5 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, TTL FC, सिंगल मोड 1310nm 20km, 5V, 0 से 70°C |
| GT9-L1301-20DCT5 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, TTL ST, सिंगल मोड 1310nm 20km, 5V, 0 से 70°C |
| GT9-L1301-20DI5 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, TTL SC, सिंगल मोड 1310nm 20km, 5V, -40 से 85°C |
| GT9-L1301-20DIF5 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, TTL FC, सिंगल मोड 1310nm 20km, 5V, -40 से 85°C |
| GT9-L1301-20DIT5 | 1x9 ट्रांसीवर मॉड्यूल, 64K से 52M, TTL ST, सिंगल मोड 1310nm 20km, 5V, -40 से 85°C |
