उत्पाद विवरण:
|
| उत्पाद: | 100GBASE SWDM4 | दिनांक दर: | 100 जीबी/एस |
|---|---|---|---|
| बनाने का कारक: | क्यूएसएफपी28 | दूरी: | 150m@OM5/100m@OM4/75m@OM3 |
| योजक: | एलसी डुप्लेक्स | अवयव: | वीसीएसईएल + पिन |
| कीवर्ड: | 100G QSFP28 SWDM4, SWDM4 मॉड्यूल | ||
| प्रमुखता देना: | 850nm MMF ट्रांसीवर,100GBASE-SWDM4 MMF ट्रांसीवर,940nm 100G QSFP28 ट्रांसीवर |
||
बीएक उद्योग बहु-मानक समझौते (SWDM-MSA) पर आधारित, सीसबसे प्रभावी बैंडविड्थ25G से 100G में अपग्रेड करनामौजूदा को बदले बिनाफाइबर
विवरण

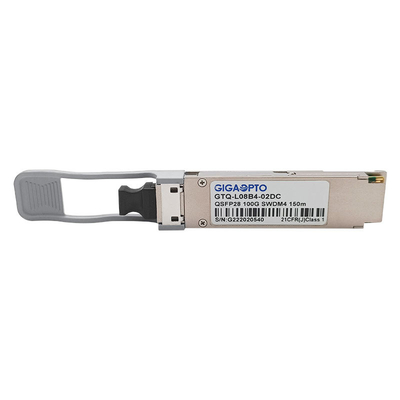

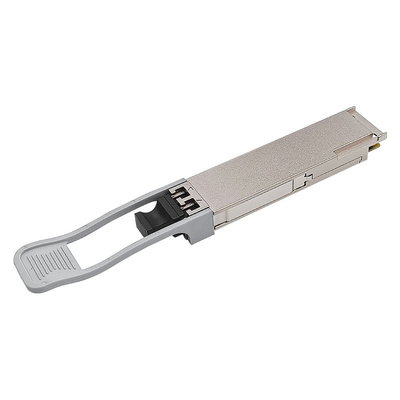

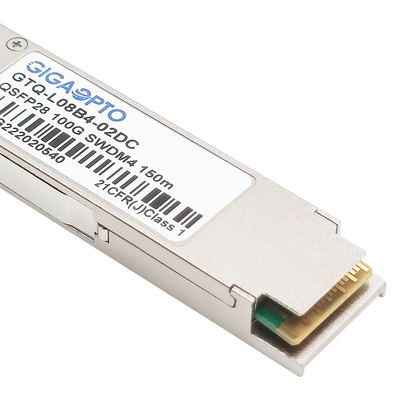

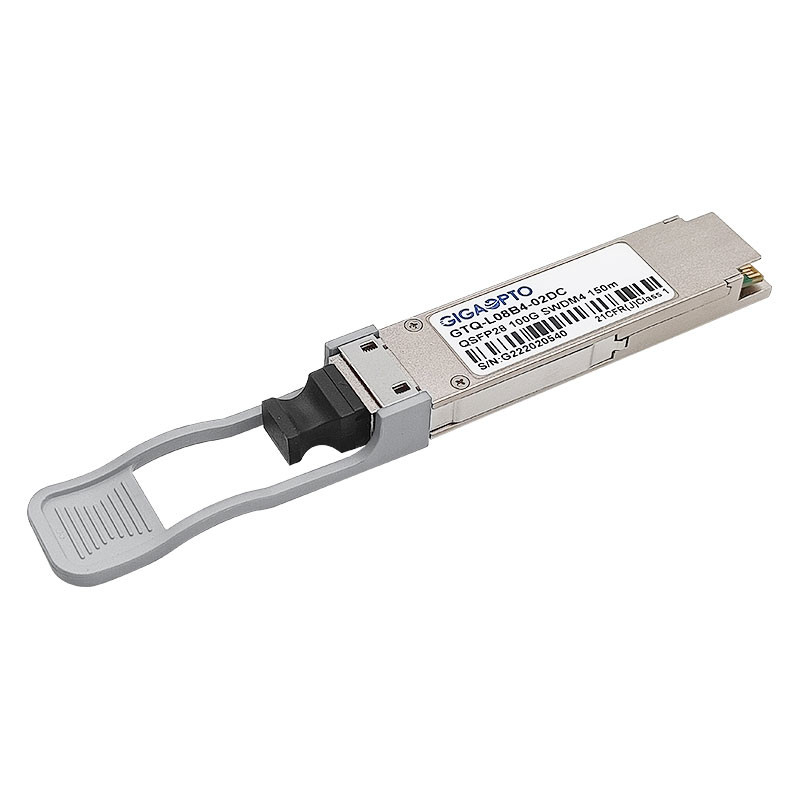

Gigaopto का GTQ-L08B4-02DC एक प्रकार का प्लग करने योग्य ऑप्टिकल ट्रांसीवर है जो मल्टीमोड फाइबर के साथ SWDM (शॉर्ट वेवलेंथ डिवीजन मल्टीप्लेक्स) तकनीक का उपयोग करता है, जो 850-940nm क्षेत्र में 25.78Gbps/लेन पर 4 चैनल प्रदान करता है, जो एक मल्टीप्लेक्स 100G सिग्नल को प्रसारित कर सकता है। LC कनेक्टर के साथ डुप्लेक्स मल्टीमोड फाइबर, OM3 पर 75m तक का अधिकतम ट्रांसमिशन/OM5 पर OM4/150m पर 100m।
QSFP28 MSA द्वारा निर्दिष्ट I2C इंटरफ़ेस के माध्यम से डिजिटल डायग्नोस्टिक फ़ंक्शंस उपलब्ध हैं।
विनिर्देश
| उत्पाद का नाम | 100 जी एसडब्ल्यूडीएम4 | पी/एन | जीटीक्यू-L08B4-02DC |
| बंडल का प्रकार | क्यूएसएफपी28 | डेटा गति | 103.12 जीबीपीएस (4×25.78 जीबीपीएस) |
| लिंक दूरी | 150m@OM5/100m@OM4/75m@OM3 | केबल प्रकार | मल्टीमोड फाइबर |
| तरंग दैर्ध्य (CH1-CH4) | 850 एनएम, 880 एनएम, 910 एनएम, 940 एनएम | योजक | एलसी डुप्लेक्स |
| बिजली की आपूर्ति की वोल्टेज | +3.3V (ठेठ) | बिजली की खपत | ≤ 3.5W |
| ट्रांसमीटर प्रकार | एसडब्ल्यूडीएम वीसीएसईएल | रिसीवर प्रकार | नत्थी करना |
| TX पावर प्रति लेन | -5.5 ~ + 3डीबीएम | रिसीवर संवेदनशीलता | <-3.4dBm |
| विलुप्त होने का अनुपात | > 2 डीबी | मॉडुलन प्रारूप | एनआरजेड |
| पर्यावरण | ऑपरेटिंग: 0 से 70 डिग्री सेल्सियस | डोम/डीडीएम | सहयोग |
| भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | गारंटी | 3 साल | |
| प्रोटोकॉल | 100G ईथरनेट, MSA आज्ञाकारी | ||
विशेषता
अनुप्रयोग
ऑप्टिकल लक्षण
| ट्रांसमीटर पैरामीटर | गली | मिनट | ठेठ | मैक्स | यूनिट | टिप्पणी |
| सिग्नलिंग दर, प्रत्येक लेन | 25.78125±100ppm | जीबी/एस | ||||
|
लेन वेवलेंथ रेंज |
लेन0 लेन1 लेन2 लेन3 |
844 874 904 934 |
858 888 918 948 |
एनएम |
||
| मॉडुलन प्रारूप | एनआरजेड | |||||
| किसी भी दो लेन के बीच प्रक्षेपण शक्ति में अंतर | 4.5 | डी बी एम | ||||
| आरएमएस स्पेक्ट्रल चौड़ाई | 0.59 | एनएम | 1 | |||
| ऑप्टिकल मॉड्यूलेशन एम्प्लिट्यूड (OMA), प्रत्येक लेन | -5.5 | 3 | डी बी एम | 2 | ||
| औसत लॉन्च पावर प्रति लेन @ TX ऑफ स्टेट | -30 | डी बी एम | ||||
|
ओएमए माइनस टीडीईसी में लॉन्च पावर |
लेन0 लेन1 लेन2 लेन3 |
-7 -7 -7.4 -7.7 |
डी बी एम |
|||
|
ट्रांसमीटर और फैलाव आई क्लोजर |
लेन0 लेन1 लेन2 लेन3 |
4 4 4.4 4.8 |
डीबी |
3 |
||
| विलुप्त होने का अनुपात | 2 | डीबी | ||||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | 12 | डीबी | ||||
| घेरा हुआ फ्लक्स |
≥86% 19 उम पर ≤30% 4.5 उम पर |
4 | ||||
|
ट्रांसमीटर आई मास्क परिभाषा {X1, X2, X3, Y1, Y2, Y3} प्रति नमूना हिट अनुपात 1.5x10-3 हिट |
{0.3,0.38,0.45,0.35,0.41,0.5} |
|||||
|
टिप्पणियाँ: 1. आरएमएस स्पेक्ट्रल चौड़ाई स्पेक्ट्रम का मानक विचलन है। 2. एक अनुपालन ट्रांसमीटर के लिए ओएमए का मानक न्यूनतम मूल्य 'ओएमए माइनस टीडीईसी, प्रत्येक लेन (न्यूनतम)' प्लस 'टीडीईसी' का वास्तविक मूल्य है, लेकिन कम से कम 'ओएमए' के मूल्य के साथ, प्रत्येक लेन (न्यूनतम) )'। 3. 3.6 में विधियों का उपयोग करके मापा गया TDECm से TDEC की गणना की जाती है।TDECm को सभी लेन के लिए 12.6 GHz बैंडविड्थ संदर्भ रिसीवर का उपयोग करके IEEE 802.3 खंड 95.8.5 में विधि के अनुसार मापा जाता है। 4. यदि IEC 61280-1-4 के अनुसार टाइप A1a.2 या टाइप A1a.3 50 um फाइबर में मापा जाता है। |
||||||
| रिसीवर पैरामीटर | गली | मिनट | ठेठ | मैक्स | यूनिट | टिप्पणी |
| सिग्नलिंग दर, प्रत्येक लेन | 25.78125±100ppm | जीबी/एस | ||||
|
लेन वेवलेंथ रेंज |
गली0 गली 1 गली 2 लेन3 |
844 874 904 934 |
858 888 918 948 |
एनएम |
||
| मॉडुलन प्रारूप | एनआरजेड | |||||
| नुकसान की दहलीज | 4.4 | डी बी एम | ||||
|
औसत प्राप्त शक्ति, प्रत्येक लेन |
गली0 गली 1 गली 2 लेन3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
डी बी एम |
||
| रिसीवर पावर, प्रत्येक लेन (ओएमए) | 3 | डी बी एम | ||||
| रिसीवर प्रतिबिंब | -12 | डीबी | ||||
|
अनस्ट्रेस्ड रिसीवर सेंसिटिविटी (OMA) |
लेन0 लेन1 लेन2 लेन3 |
-8.2 -8.4 -8.6 -8.8 |
डी बी एम |
1 |
||
| RX_Los_Assert | -30 | डी बी एम | ||||
| RX_Los_De-ASSERT | -12 | डी बी एम | ||||
| RX_Los_Hysteresis | 0.5 | डी बी एम | ||||
|
1. 5E-5 (पूर्व FEC) के BER पर तनाव रहित संवेदनशीलता |
||||||
विद्युत विशेषतायें
| ट्रांसमीटर इलेक्ट्रिकल इनपुट सिग्नल विशेषताएँ (TP1) | मिनट | ठेठ | मैक्स | यूनिट |
| सिग्नलिंग दर प्रति लेन (श्रेणी) | 25.78125 ± 100 पीपीएम | जीबीडी | ||
| डिफरेंशियल इनपुट रिटर्न लॉस | समीकरण (83E–5) | डीबी | ||
| डिफरेंशियल टू कॉमन मोड इनपुट रिटर्न लॉस | समीकरण (83ई-6) | डीबी | ||
| विभेदक समाप्ति बेमेल | 10 | % | ||
| मॉड्यूल तनाव इनपुट परीक्षण | 83ड़3.4.1 देखें | |||
| विभेदक pk-pk इनपुट वोल्टेज सहिष्णुता | 900 | एमवी | ||
| डीसी आम मोड वोल्टेज | -350 | 2850 | एमवी | |
| सिंगल एंडेड वोल्टेज टॉलरेंस रेंज | -0.4 | 3.3 | वी | |
| रिसीवर इलेक्ट्रिकल आउटपुट सिग्नल विशेषताओं (टीपी 4) | मिनट | ठेठ | मैक्स | यूनिट |
| सिग्नलिंग दर प्रति लेन (श्रेणी) | 25.78125 ± 100 पीपीएम | जीबीडी | ||
| एसी आम-मोड आउटपुट वोल्टेज (RMS) | 17.5 | एमवी | ||
| विभेदक आउटपुट वोल्टेज | 900 | एमवी | ||
| आँख की चौड़ाई | 0.57 | यूआई | ||
| आँख की ऊँचाई, अंतर | 228 | एमवी | ||
| लंबवत आंख बंद करना | 5.5 | डीबी | ||
| डिफरेंशियल आउटपुट रिटर्न लॉस | समीकरण (83E–2) | डीबी | ||
| डिफरेंशियल मोड कन्वर्जन रिटर्न लॉस के लिए सामान्य | समीकरण (83E–3) | डीबी | ||
| विभेदक समाप्ति बेमेल | 10 | % | ||
| संक्रमण का समय (20% से 80%) | 12 | पी.एस. | ||
| डीसी आम मोड वोल्टेज | -350 | 2850 | एमवी | |
यांत्रिक आयाम
इकाई: मिमी,
