उत्पाद विवरण:
|
| वस्तु का नाम: | 100G eLR4 ट्रांसीवर मॉड्यूल | पैकेजिंग/प्रौद्योगिकी: | QSFP28 / लैन WDM |
|---|---|---|---|
| बैंडविड्थ: | 103.1 जीबीपीएस (4x 25.78 जीबीपीएस) | वेवलेंथ: | 1295-1310nm |
| टोसा/रोसा: | 4 एक्स लैन डब्ल्यूडीएम डीएफबी / पिन | लिंक लंबाई: | 20 किमी |
| कमांडर: | TX और RX | डोम/डीडीएम: | का समर्थन किया |
| कीवर्ड: | QSFP28 100GBASE-eLR4 20km ट्रांसीवर | ||
| प्रमुखता देना: | QSFP28 ऑप्टिकल ट्रांसीवर,QSFP28 ऑप्टिकल ट्रांसीवर,QSFP28 ELR4 |
||
विवरण

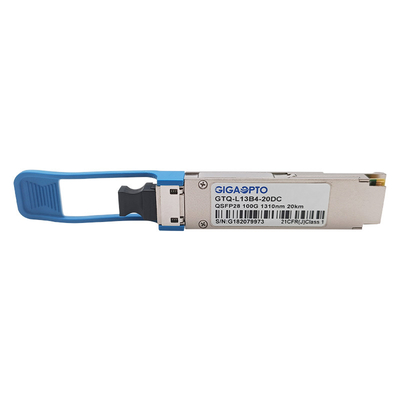

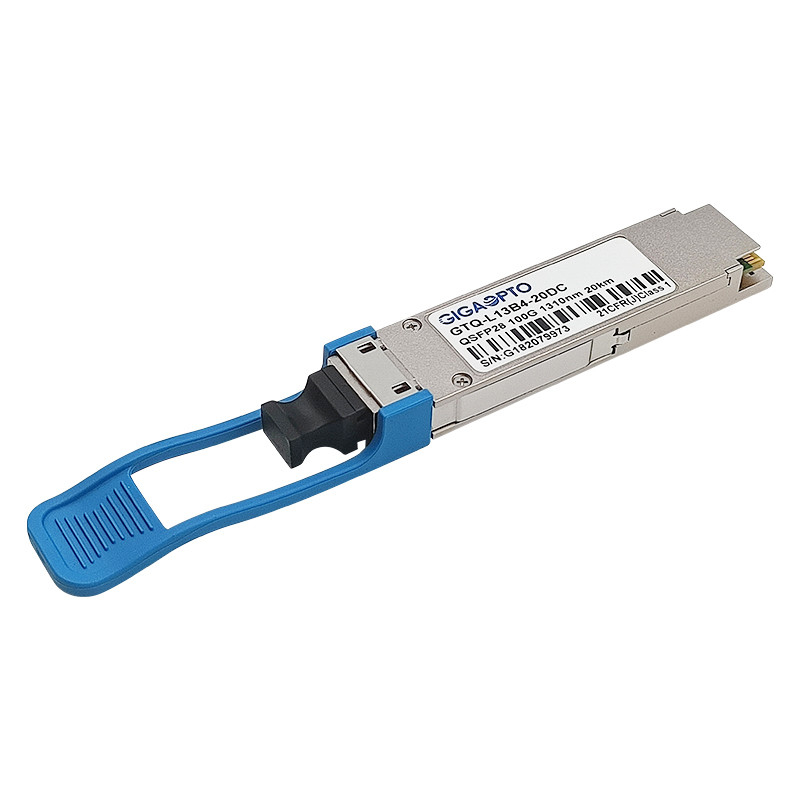

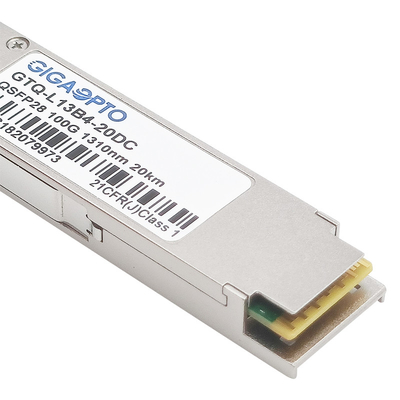

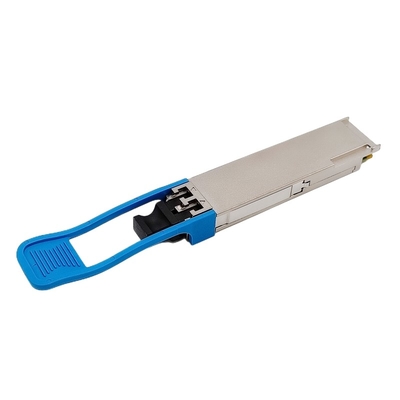

Gigaopto का QSFP28 100G eLR4 ट्रांसीवर भाग संख्याGTQ-NL3B4-20DCउद्योग मानक एलसी कनेक्टर के माध्यम से 9/125 सिंगल मोड फाइबर (एसएमएफ) से 20 किमी तक 100 गीगाबिट ईथरनेट लिंक में उपयोग के लिए डिज़ाइन किया गया है।
मॉड्यूल 25.78Gb/s विद्युत डेटा के 4 इनपुट चैनलों को LAN WDM ऑप्टिकल सिग्नल के 4 चैनलों में परिवर्तित करता है और फिर उन्हें 100Gb/s ऑप्टिकल ट्रांसमिशन के लिए एक चैनल में मल्टीप्लेक्स करता है।इसके विपरीत, मॉड्यूल LAN WDM ऑप्टिकल सिग्नल के 4 चैनलों में एक 100Gb/s ऑप्टिकल इनपुट को डी-मल्टीप्लेक्स करता है और फिर उन्हें विद्युत डेटा के 4 आउटपुट चैनलों में परिवर्तित करता है।आईईईई 802.3ba में परिभाषित लैन डब्ल्यूडीएम तरंगदैर्ध्य ग्रिड के सदस्यों के रूप में 4 लैन डब्लूडीएम चैनलों की केंद्रीय तरंगदैर्ध्य 1295.56,1300.05,1304.58 और 1309.14 एनएम हैं।
उच्च प्रदर्शन कूल्ड लैन डब्लूडीएम डीएफबी ट्रांसमीटर और उच्च संवेदनशीलता पिन रिसीवर बेहतर प्रदर्शन और उच्च विश्वसनीयता प्रदान करते हैं।
यह QSFP28 MSA, 100GBASE-LR4 और IEEE 802.3bm CAUI-4 के अनुरूप है।
डिजिटल डायग्नोस्टिक फ़ंक्शन I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं, जैसा कि QSFP28 MSA द्वारा निर्दिष्ट किया गया है।
विनिर्देश
| प्रोडक्ट का नाम | QSFP-100G-eLR4 | भाग संख्या | GTQ-L13B4-20DC |
| प्रपत्र प्रकार | क्यूएसएफपी28 | अधिकतम गति (जीबीपीएस) | 103.125 जीबीपीएस |
| लेन काउंट | 4x (टीएक्स/आरएक्स) | प्रति लेन गति | 25.78 जीबीपीएस |
| तरंग दैर्ध्य (सामान्य) | 1295.56 एनएम, 1300.05 एनएम, 1304.58 एनएम, 1309.14 एनएम | केबल दूरी | जी.652 . पर 20 किमी |
| इंटरफेस | डुप्लेक्स एलसी | मीडिया का स्वरूप | सिंगल मोड फाइबर |
| टोसा प्रकार | लैन डब्ल्यूडीएम डीएमएल | रोसा प्रकार | नत्थी करना |
| TX पावर (डीबीएम) | -4.3 ~ 4.5 डीबीएम | रिसीवर संवेदनशीलता | <-14.5dBm |
| शक्तिबीबजट (डीबी) | 10.2dB | अधिभार | >4.5dBm |
| शक्ति का अपव्यय | 3.5W | एक्सटेंशनअनुपात | > 4dB |
| डीडीएम | समर्थित | वाणिज्यिक तापमान | 0 से 70 डिग्री सेल्सियस |
| बिट त्रुटि अनुपात (बीईआर) | <1ई-12 | मॉडुलन प्रारूप | NRZ |
| सीडीआर (घड़ी और डेटा रिकवरी) | दोहरी TX और RX | ओईएम / ओडीएम | समर्थित |
| पैकेजिंग प्रौद्योगिकी | डिब्बा | गारंटी | 3 साल |
| प्रोटोकॉल | आईईईई 802.3ba 100GBASE-LR4, QSFP28 MSA, SFF-8661, SFF-8636 | ||
| आवेदन पत्र | 100G ईथरनेट, डेटा सेंटर, 5G वायरलेस नेटवर्क | ||
विशेषताएँ
आवेदन पत्र
हमारे QSFP28 100GBASE ट्रान्सीवर श्रृंखला में से अधिक के लिए, कृपया निम्नलिखित फॉर्म देखें:
| भाग संख्या | विवरण | लहर की लंबाई | लंबाई | मीडिया | TX पावर (डीबीएम) | आरएक्स सेंस। (डीबीएम) |
| GTQ-M08B4-01DC | QSFP28 100G SR4 | 850nm | 100 मीटर | mmf, | -8.4 ~ 2.4 | <-10.3 |
| GTQ-M08B4-02DC | QSFP28 एसआर बीडी | 850/900 एनएम | 100 मीटर | mmf, | -5.5 - 3 | <-9.5 |
| GTQ-M08B4-03DC | 100GBASE eSR4 | 850nm | 300 मीटर | mmf, | -8.4 ~ 2.4 | <-10.3 |
| GTQ-M13B4-P5DC | QSFP28 PSM4-S | 1310एनएम | 500m | एसएमएफ | -9.4 ~ 2 | <-12.66 |
| GTQ-M13B4-02DC | QSFP28 PSM4-S | 1310एनएम | 2 किमी | एसएमएफ | -6.0 ~ 2 | <-10.5 |
| GTQ-L27B4-02DC | 100G CWDM4 | 1311एनएम सीडब्ल्यूडीएम | 2 किमी | एसएमएफ | -6.5 ~ 2.5 | <-11.5 |
| GTQ-L27B4-10DC | 100G eCWDM4 | 1311एनएम सीडब्ल्यूडीएम | 10 किमी | एसएमएफ | -6.5 ~ 2.5 | <-13 |
| GTQ-L13B4-10DC | QSFP28 LR4 | लैन डब्ल्यूडीएम | 10 किमी | एसएमएफ | -4.3 ~ 4.5 | <-10.6 |
| GTQ-L13B4-20DC | QSFP28 eLR4 | लैन डब्ल्यूडीएम | 20 किमी | एसएमएफ | -4.3 ~ 4.5 | <-14.5 |
| GTQ-L13B4-40DC | क्यूएसएफपी28 ईआर4 लाइट | लैन डब्ल्यूडीएम | 40 किमी (एफईसी के साथ) | एसएमएफ | -2.9~4.5 | <-20.9d |
| GTQ-L13B4-80DC | QSFP28 ZR4 | लैन डब्ल्यूडीएम | 80 किमी | एसएमएफ | 2~6.5 | <-28 |
| GTQ-N13B4-10MC | दोहरी 100/112G LR4 | लैन डब्ल्यूडीएम | 10 किमी | एसएमएफ | -4.3~4.5/-0.6~4 | <-8.6/<-8.4 |
| GTQ-N13B4-20MC | दोहरी 100/112G eLR4 | लैन डब्ल्यूडीएम | 20 किमी | एसएमएफ | -1.0~+4.5/0~4 | <-9.5/<-9.0 |
| GTQ-N13B4-40MC | दोहरी 100/112G ER4 | लैन डब्ल्यूडीएम | 40 किमी | एसएमएफ | -2.5~2.9/-1~3.3 | <-15/<-19 |
| GTQ-L13D1-P5DC | 100G QSFP28 DR1 | 1310एनएम | 500m | एसएमएफ | -2.9~4 | <-5.9 |
| GTQ-L13D1-02DC | 100G QSFP28 FR1 | 1310एनएम | 2 किमी | एसएमएफ | -2.4~4 | <-6.4 |
| GTQ-L13D1-10DC | 100G QSFP28 LR1 | 1310एनएम | 10 किमी | एसएमएफ | -1.4 ~ 4.5 | <-7.7 |
नोट: OEM / ODM समर्थित।
