उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | सिस्को संगत ट्रांसीवर | डेटा गति: | 10.3125 जीबीपीएस |
|---|---|---|---|
| वेवलेंथ: | 1270 ~ 1610 एनएम | हस्तांतरण: | 10 किमी |
| ऑप्टिकल बजट: | 10 डीबी | आवेदन: | डेटा सेंटर, 10G ईथरनेट |
| प्रमुखता देना: | 1610 एनएम सिस्को ऑप्टिकल ट्रांसीवर,एसएमएफ सिस्को ऑप्टिकल ट्रांसीवर,10 किमी सिस्को संगत ट्रांसीवर |
||

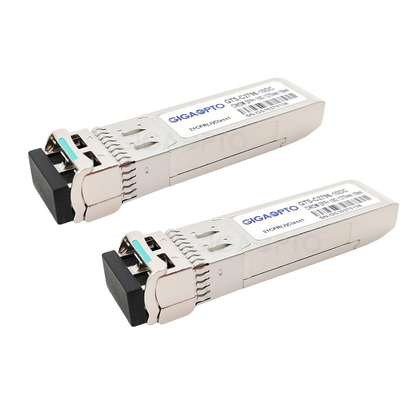

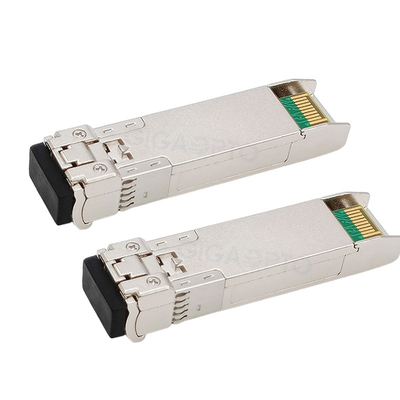

10 जीबीपीएस एसएफपी+ 1270~1610 एनएमसिस्को संगतऑप्टिकल ट्रान्सीवरुएसएमएफ 10 किमीके लिएCWDM-SFP10G-xx-10
10जी एसएफपी+ सीडब्ल्यूडीएम एलआर (1270~1610)एनएम सीरीज का उत्पाद विवरण
यह हॉट-प्लग करने योग्य 10Gbps सिस्को CWDM-SFP10G-xx-10 संगत ट्रांसीवर मल्टीप्लेक्स ऑप्टिकल नेटवर्क के लिए उच्च क्षमता, उच्च बैंडविड्थ संचार समाधान प्रदान करता है।यह सीडब्ल्यूडीएम एसएफपी+ ट्रांसीवर मॉड्यूल डुअल-स्ट्रैंड सिंगल-मोड फाइबर पर 10 किमी तक 10 गीगाबिट ईथरनेट लिंक के लिए डिज़ाइन किया गया है।
इसमें डुप्लेक्स एलसी ऑप्टिकल कनेक्टर में अत्यधिक विश्वसनीय सीडब्ल्यूडीएम डीएफबी ट्रांसमीटर और पिन फोटो-डिटेक्टर की सुविधा है।प्रत्येक चरण 20 एनएम के साथ 1270 एनएम से 1610 एनएम तक 18 केंद्र तरंग दैर्ध्य उपलब्ध हैं।10 डीबी की गारंटीकृत न्यूनतम ऑप्टिकल लिंक बजट की पेशकश की जाती है।
CWDM-SFP10G-xx-10 ट्रांसीवर SFF-8431, SFF-8432 और IEEE 802.3ae 10GBASE-LR और 10G फाइबर चैनल के अनुरूप है।डिजिटल डायग्नोस्टिक्स फ़ंक्शन 2-तार सीरियल इंटरफ़ेस के माध्यम से उपलब्ध हैं, जैसा कि SFF-8472 में निर्दिष्ट है।
कार्यात्मक विनिर्देश
| योग्य क़िस्म | सिस्को | पी/एन(भाग संख्या) | CWDM-SFP10G-xx-10 |
| विक्रेता | गीगाऑप्टो | डेटा दर (जीबीपीएस) | 10.3 जीबी/एस |
| वेवलेंथ | 1270एनएम~1610एनएम | पहुँचना | 10 किमी |
| इंटरफेस | दोहरी एलसी | मीडिया प्रकार | जी.652 एसएमएफ |
| ट्रांसमीटर | सीडब्ल्यूडीएम डीएफबी | रिसीवर | नत्थी करना |
| वोल्टेज आपूर्ति | 3.3 | आरएक्स संवेदनशीलता | <-14.4dBm |
| TX आउटपुट पावर (dBm) | -6~+0.5dBm | संतृप्ति इनपुट पावर | <0.5 डीबीएम |
| पावर बजट (डीबी) | 8.4 डीबी | विलुप्ति अनुपात | >3.5 डीबी |
| शक्ति का अपव्यय | <1.0 डब्ल्यू | तापमान | 0 से 70°C (32 से 158°F) |
| डीओएम/डीडीएम | सहायता | OEM/ODM | का समर्थन किया |
आदेश की जानकारी
| भाग संख्या | विवरण | सीडब्ल्यूडीएम/सीएच | पहुंचें (किमी) | योजक | कुंडी का रंग |
| CWDM-SFP10G-1270-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1270एनएम | 10 किमी | एलसी डुप्लेक्स | हलका बैंगनी |
| सीडब्ल्यूडीएम-एसएफपी10जी-1290-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1290एनएम | 10 किमी | एलसी डुप्लेक्स | आसमानी नीला |
| सीडब्ल्यूडीएम-एसएफपी10जी-1310-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1310एनएम | 10 किमी | एलसी डुप्लेक्स | पीले हरे |
| सीडब्ल्यूडीएम-एसएफपी10जी-1330-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1330एनएम | 10 किमी | एलसी डुप्लेक्स | पीला गेरूआ |
| सीडब्ल्यूडीएम-एसएफपी10जी-1350-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1350एनएम | 10 किमी | एलसी डुप्लेक्स | गुलाबी |
| सीडब्ल्यूडीएम-एसएफपी10जी-1370-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1370एनएम | 10 किमी | एलसी डुप्लेक्स | बेज |
| सीडब्ल्यूडीएम-एसएफपी10जी-1390-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1390एनएम | 10 किमी | एलसी डुप्लेक्स | सफ़ेद |
| सीडब्ल्यूडीएम-एसएफपी10जी-1410-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1410एनएम | 10 किमी | एलसी डुप्लेक्स | चाँदी |
| सीडब्ल्यूडीएम-एसएफपी10जी-1430-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1430 एनएम | 10 किमी | एलसी डुप्लेक्स | काला |
| सीडब्ल्यूडीएम-एसएफपी10जी-1450-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1450एनएम | 10 किमी | एलसी डुप्लेक्स | पीले नारंगी |
| सीडब्ल्यूडीएम-एसएफपी10जी-1470-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1470एनएम | 10 किमी | एलसी डुप्लेक्स | स्लेटी |
| सीडब्ल्यूडीएम-एसएफपी10जी-1490-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1490एनएम | 10 किमी | एलसी डुप्लेक्स | वोलेट |
| सीडब्ल्यूडीएम-एसएफपी10जी-1510-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1510एनएम | 10 किमी | एलसी डुप्लेक्स | नीला |
| सीडब्ल्यूडीएम-एसएफपी10जी-1530-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1530 एनएम | 10 किमी | एलसी डुप्लेक्स | हरा |
| सीडब्ल्यूडीएम-एसएफपी10जी-1550-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1550एनएम | 10 किमी | एलसी डुप्लेक्स | पीला |
| सीडब्ल्यूडीएम-एसएफपी10जी-1570-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1570एनएम | 10 किमी | एलसी डुप्लेक्स | नारंगी |
| सीडब्ल्यूडीएम-एसएफपी10जी-1590-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1590 एनएम | 10 किमी | एलसी डुप्लेक्स | लाल |
| सीडब्ल्यूडीएम-एसएफपी10जी-1610-10 | एसएफपी+ 10जीबीपीएस सिस्को सीडब्ल्यूडीएम एलआर | 1610 एनएम | 10 किमी | एलसी डुप्लेक्स | भूरा |
विशेषताएँ
आवेदन
मानक
ऑप्टिकल विशेषताएँ
| ऑप्टिकल ट्रांसमीटर विशेषताएँ | |||||||
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ | |
| औसत आउटपुट पावर | पीबाहर | -6 | 0.5 | डी बी एम | |||
| केंद्र तरंगदैर्घ्य | λसी | λc-6 | λसी | λc+7.5 | एनएम | 1 | |
| स्पेक्ट्रम चौड़ाई(-20dB) | ∆λ | 1 | एनएम | ||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | ||||
| विलुप्ति अनुपात | एर | 3.5 | डीबी | ||||
| सापेक्ष तीव्रता शोर | रिन | -128 | डीबी/हर्ट्ज | ||||
| ऑप्टिकल रिटर्न हानि | 12 | डीबी | |||||
| ट्रांसमीटर और फैलाव जुर्माना | तेदेपा | 3.2 | डीबी | ||||
| ट्रांसमीटर बिजली बंद | पीबंद | -45 | डी बी एम | ||||
| आउटपुट नेत्र आरेख | IEEE802.3ae का अनुपालन करता है | ||||||
| ऑप्टिकल रिसीवर विशेषताएँ | |||||||
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ | |
| केंद्र तरंगदैर्घ्य | λसी | 1260 | 1620 | एनएम | |||
| रिसीवर संवेदनशीलता | पीसेन | -14.4 | डी बी एम | 2 | |||
| इनपुट संतृप्ति पावर (अधिभार) | पीबैठा | 0.5 | डी बी एम | ||||
| रिसीवर परावर्तन | -12 | डीबी | |||||
| एलओएस डी-एसर्ट लेवल | LOSD | -17 | डी बी एम | ||||
| एलओएस दावा स्तर | लोसा | -30 | डी बी एम | ||||
| एलओएस हिस्टैरिसीस | HYS | 0.5 | 6 | डीबी | |||
नोट 1.ITU-T G.694.2 CWDM तरंग दैर्ध्य 1270nm से 1610nm तक, प्रत्येक चरण 20nm।
नोट 2.पीआरबीएस 2 से मापा गया31-1 परीक्षण पैटर्न, @10.3125जीबीपीएस, बीईआर<10-12.
