उत्पाद विवरण:
|
| नाम: | एसएफपी + सिस्को ट्रांसीवर | वेवलेंथ: | 1550 एनएम |
|---|---|---|---|
| दूरी: | 40 किमी | योजक: | नियंत्रण रेखा |
| बिजली बजट: | 15 डीबी | आवेदन: | 10G ईथरनेट/फाइबर चैनल |
| प्रमुखता देना: | 1550nm सिस्को ट्रांसीवर मॉड्यूल,10Gbase-ER सिस्को ट्रांसीवर मॉड्यूल,FCC सिस्को संगत ट्रांसीवर |
||

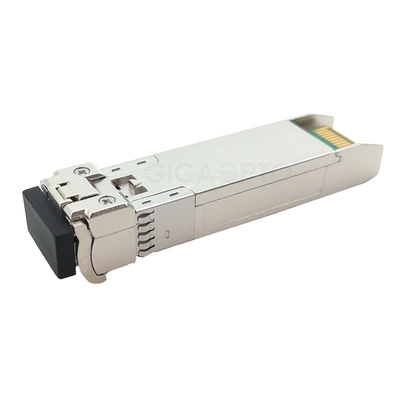

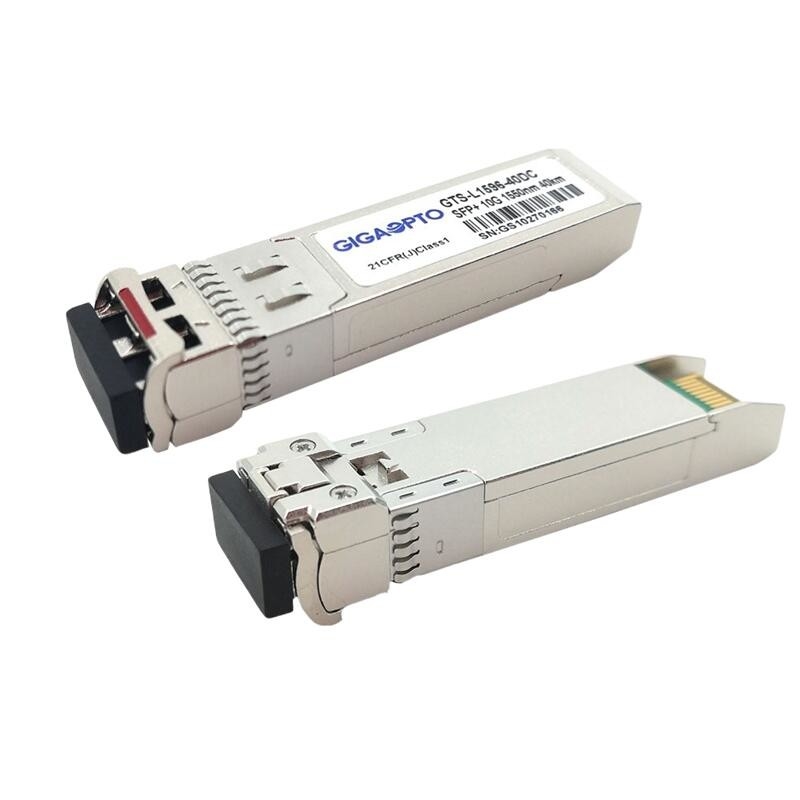

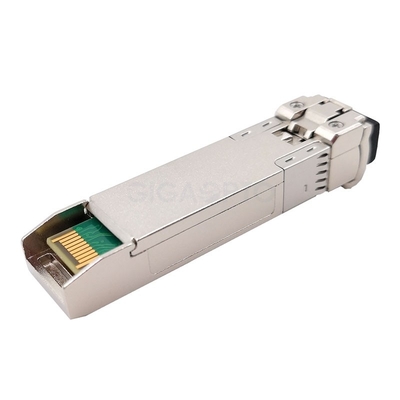

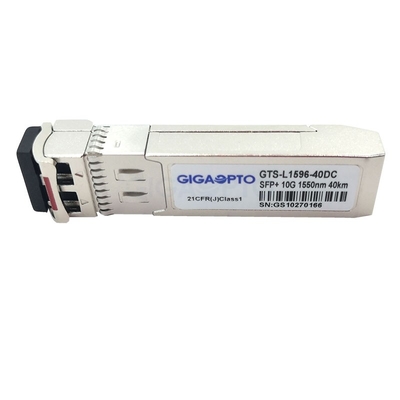

1550nm 10Gbase-ER सिस्को संगत ट्रांसीवर मॉड्यूलएसएफपी-10जी-ईआर
सिस्को संगत ट्रांसीवर मॉड्यूल का विवरणएसएफपी-10जी-ईआर
यह सिस्को एसएफपी-10जी-ईआर संगत ऑप्टिकल ट्रांसीवर उच्च गुणवत्ता वाले घटकों के साथ निर्मित होता है और मूल निर्माता विनिर्देशों को पूरा करने या उससे अधिक करने के लिए कड़ाई से परीक्षण किया जाता है और डेटा सेंटर नेटवर्क अनुप्रयोगों के लिए अनुकूलित किया जाता है।यह LC कनेक्टर के माध्यम से 1550nm की तरंग दैर्ध्य का उपयोग करके G.652 डबल फाइबर सिंगल-मोड फाइबर (SMF) ऑप्टिकल केबल पर 40 किमी तक 10GBase-ER/EW (10.3125Gbps/9.953Gbps) थ्रूपुट प्रदान करता है।
इस SFP-10G-ER मॉड्यूल में एक उच्च-एकीकृत ऑप्टिकल सब-असेंबली में 1550 EML लेजर, InGaAs पिन और प्रीएम्प्लीफायर शामिल हैं, सभी मॉड्यूल क्लास 1 लेजर सुरक्षा को पूरा करते हैं।
डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम/डीओएम) एसएफएफ-8472 में निर्दिष्ट 2-तार सीरियल इंटरफ़ेस के माध्यम से उपलब्ध है, जो ट्रांसीवर तापमान, लेजर बायस करंट, ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर और ट्रांसीवर आपूर्ति वोल्टेज की वास्तविक समय की निगरानी प्रदान करता है।
इस SFP-10G-ER ऑप्टिकल मॉड्यूल को सिस्को 3100 WS श्रृंखला, सिस्को 4500 WS श्रृंखला, सिस्को 4900 श्रृंखला, सिस्को 5700 एयर श्रृंखला, सिस्को 6000, सिस्को 6800 श्रृंखला, सिस्को जैसे सिस्को नेटवर्क उपकरणों की एक विस्तृत श्रृंखला के साथ संगत होने के लिए प्रोग्राम किया गया है। C6800 श्रृंखला, सिस्को नेक्सस 2000 श्रृंखला, सिस्को नेक्सस 3000 श्रृंखला, सिस्को नेक्सस 5000 श्रृंखला, सिस्को नेक्सस 7000 श्रृंखला, सिस्को नेक्सस 9000 श्रृंखला, सिस्को WS-C2960S श्रृंखला, सिस्को WS-C3560E श्रृंखला, सिस्को UCS श्रृंखला और आदि।
विनिर्देशसिस्को संगत ट्रांसीवर मॉड्यूल के लिएएसएफपी-10जी-ईआर
| योग्य क़िस्म | सिस्को | पी/एन | एसएफपी-10जी-ईआर |
| विक्रेता | गीगाऑप्टो | प्रकार | 10 जीबीपीएस एसएफपी+ |
| वेवलेंथ | 1550एनएम | अधिकतम पहुंच | 40 किमी |
| कनेक्टर प्रकार | एलसी डुप्लेक्स | केबल प्रकार | एकल-मोड फाइबर |
| एलडी प्रकार | ईएमएल लेजर | रिसीवर प्रकार | नत्थी करना |
| TX औसत शक्ति | -1~3dBm | आरएक्स संवेदनशीलता | < -16dBm |
| पावर-बजट | 15dB | विलुप्ति अनुपात | >8.2dB |
| बिजली की खपत | ≤1.5W | आरएक्स अधिभार | >0.5dBm |
| डोम समर्थन | का समर्थन किया | तापमान की रेंज | 0 से 70°C (32 से 158°F) |
सूचना: जब लंबी पहुंच वाले ट्रांसीवर का उपयोग कम दूरी के ट्रांसमिशन में किया जाता है, तो कृपया तालिका के अनुसार उपयुक्त एटेन्यूएटर से मिलान करें।
| दूरी | ≤ 5 किमी | ≤ 10 किमी | ≤ 20 किमी |
| attenuator | 7dB | 5dB | 3डीबी |
विशेषताएँसिस्को संगत ट्रांसीवर मॉड्यूल के लिएएसएफपी-10जी-ईआर
आवेदनसिस्को संगत ट्रांसीवर मॉड्यूल के लिएएसएफपी-10जी-ईआर
विद्युत और ऑप्टिकल विशेषताएँसिस्को संगत ट्रांसीवर मॉड्यूल के लिएएसएफपी-10जी-ईआर
| विद्युत विशेषताओं | ||||||
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ |
| कुल आपूर्ति वर्तमान | मैंसीसी | 300 | एमए | |||
| ट्रांसमीटर | ||||||
| ट्रांसमीटर विभेदक इनपुट वोल्टेज | 180 | 1200 | एमवी | |||
| Tx_Fault आउटपुट वोल्टेज - उच्च | वीओह | 2.4 | वी.सी.सी | वी | एलवीटीटीएल | |
| Tx_Fault आउटपुट वोल्टेज - कम | वीराजभाषा | 0 | 0.4 | वी | एलवीटीटीएल | |
| Tx_अक्षम इनपुट वोल्टेज - उच्च | वीआईएच | 2 | वी.सी.सी | वी | एलवीटीटीएल | |
| Tx_अक्षम इनपुट वोल्टेज - कम | वीआईएल | 0 | 0.8 | वी | एलवीटीटीएल | |
| इनपुट विभेदक प्रतिबाधा | 90 | 100 | 110 | Ω | ||
| रिसीवर | ||||||
| रिसीवर विभेदक आउटपुट वोल्टेज | 300 | 850 | एमवी | |||
| एलओएस आउटपुट वोल्टेज - उच्च | वीओह | 2.4 | वी.सी.सी | वी | एलवीटीटीएल | |
| एलओएस आउटपुट वोल्टेज - कम | वीराजभाषा | 0 | 0.4 | वी | एलवीटीटीएल | |
| आउटपुट विभेदक प्रतिबाधा | 90 | 100 | 110 | Ω | ||
| ऑप्टिकल ट्रांसमीटर विशेषताएँ | |||||||
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ | |
| औसत आउटपुट पावर | पीबाहर | -1 | +3 | डी बी एम | |||
| केंद्र तरंगदैर्घ्य | λसी | 1530 | 1550 | 1565 | एनएम | ||
| वर्णक्रमीय चौड़ाई(-20dB) | ∆λ | 1 | एनएम | ||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | ||||
| विलुप्ति अनुपात | एर | 8.2 | डीबी | ||||
| सापेक्ष तीव्रता शोर | रिन | -128 | डीबी/हर्ट्ज | ||||
| ऑप्टिकल उत्थान/पतन का समय | टीआर/टीएफ | 28 | 50 | पी.एस. | |||
| ट्रांसमीटर और फैलाव जुर्माना | तेदेपा | 2 | डीबी | ||||
| ट्रांसमीटर बिजली बंद | पीबंद | -30 | डी बी एम | ||||
| आउटपुट नेत्र आरेख | IEEE802.3ae का अनुपालन करता है | ||||||
| ऑप्टिकल रिसीवर विशेषताएँ | |||||||
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ | |
| केंद्र तरंगदैर्घ्य | λसी | 1260 | 1610 | एनएम | |||
| रिसीवर संवेदनशीलता | पीसेन | -16 | डी बी एम | 1 | |||
| इनपुट संतृप्ति पावर (अधिभार) | पीबैठा | 0.5 | डी बी एम | ||||
| रिसीवर परावर्तन | -12 | डीबी | |||||
| एलओएस डी-एसर्ट लेवल | LOSD | -17 | डी बी एम | ||||
| एलओएस दावा स्तर | लोसा | -30 | डी बी एम | ||||
| एलओएस हिस्टैरिसीस | HYS | 0.5 | 6 | डीबी | |||
नोट 1.PRBS2 से मापा गया31-1 पैटर्न, @10.3125जीबीपीएस, ईआर=8.2डीबी, बीईआर=1x10-12.
पैकेज की रूपरेखासिस्को संगत ट्रांसीवर मॉड्यूल के लिएएसएफपी-10जी-ईआर
आयाम मिलीमीटर में हैं.जब तक अन्यथा निर्दिष्ट न हो, सभी आयाम ±0.1 मिमी हैं।(इकाई: मिमी)
सामान्य प्रश्न
क्यू:हमें क्यों चुनें?
GigaOpto ऑप्टिकल ट्रांससीवर्स का अग्रणी वैश्विक आपूर्तिकर्ता है और हमारे पास इस क्षेत्र में लगभग 10 वर्षों का अनुभव है।हमारा फायदा.
क्यू:क्या आपके ट्रांसीवर संगत हैं?
हां, हमारे संगत ऑप्टिकल मॉड्यूल सिस्को, जूनिपर, अरिस्टा, एचपी, हुआवेई, अल्काटेल-ल्यूसेंट नोकिया, एच 3 सी और अधिक जैसे नेटवर्क उपकरणों के विभिन्न ब्रांडों पर संगतता के लिए परीक्षण करते हैं।
प्रश्न: क्या मुझे एक नमूना आदेश मिल सकता है?सिस्को संगत ट्रांसीवर मॉड्यूल के लिएएसएफपी-10जी-ईआर?आपका MOQ क्या है?
हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेशों का स्वागत करते हैं।मिश्रित नमूने स्वीकार्य हैं, हमारे पास MOQ नहीं है, 1 नमूना उपलब्ध है।
क्यू:आपके भुगतान की शर्तें क्या हैंके लिएSFP-10G-ER के लिए ये सिस्को संगत ट्रांसीवर मॉड्यूल?
आमतौर पर, हमें टी/टी, वेस्ट यूनियन या पेपैल द्वारा पूर्व भुगतान की आवश्यकता होती है।
एल/सी, क्रेडिट शर्तों का भी समर्थन कर सकता है।
क्यू:यदि गुणवत्ता संबंधी कोई समस्या हो तो क्या मैं उत्पाद वापस कर सकता हूँ?इस के साथसिस्को संगत ट्रांसीवर मॉड्यूल के लिएएसएफपी-10जी-ईआर?
हां, यदि गुणवत्ता संबंधी कोई समस्या होती है, तो हम निःशुल्क विनिमय स्वीकार कर सकते हैं।
क्यू:क्या मैं अपने स्वयं के लोगो और लेबल का उपयोग कर सकता हूँ?इन परसिस्को संगत ट्रांसीवर मॉड्यूल के लिएएसएफपी-10जी-ईआर?
हाँ, हम OEM सेवा प्रदान कर सकते हैं और आपके स्वयं के लेबल के साथ उत्पाद बना सकते हैं।
