उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 32GFC LW ट्रांसीवर | पैकेजिंग: | एसएफपी28 |
|---|---|---|---|
| डेटा दर (जीबीपीएस): | 32जीबीपीएस | वेवलेंथ: | 1310एनएम |
| दूरी: | 10 किमी | ऑप्टिकल घटक: | डीएफबी/पिन |
| इंटरफेस: | डुअल-एलसी | कीवर्ड: | 32GFC LW फाइबर चैनल ट्रांसीवर |
| प्रमुखता देना: | SFP28 फाइबर चैनल ट्रांसीवर,1310nm फाइबर चैनल ट्रांसीवर,SMF 32G FC |
||

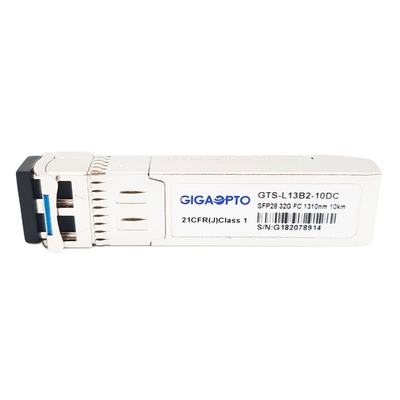

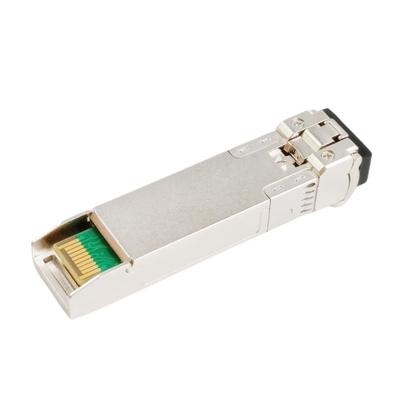

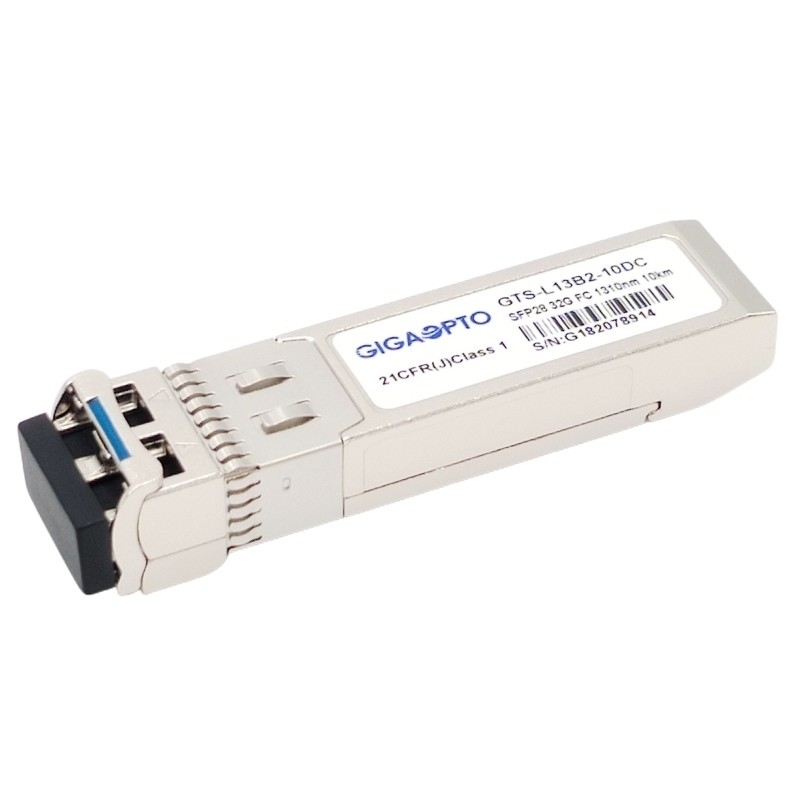

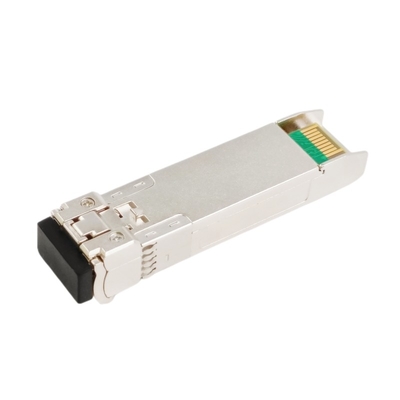

32जी एसएमएफ 1310एनएम 10 किमी फाइबर चैनल SFP28 ट्रांसीवर मॉड्यूल LC DOM
विवरण
यह 32GFC SFP28 LW 32GFC और 25G ईथरनेट अनुप्रयोगों के लिए एक एकल चैनल, हॉट प्लग करने योग्य ट्रांसीवर है।यह 1310nm के नाममात्र तरंग दैर्ध्य पर संचालित होता है और 8G / 16G / 32G फाइबर चैनल (FC) और 25G ईथरनेट का समर्थन करता है, जो स्टोरेज एरिया नेटवर्क (SAN) के लिए उपयुक्त है, डेटा सेंटर सिंगल मोड फाइबर पर 10 किमी तक लिंक करता है।
ट्रांसीवर में तीन खंड होते हैं: एक 1310nm DFB लेजर ट्रांसमीटर, एक पिन फोटोडायोड एक ट्रांस-प्रतिबाधा preamplifier (TIA) और MCU नियंत्रण इकाई के साथ एकीकृत।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
32G फाइबर चैनल (32GFC) लॉन्ग वेवलेंथ फाइबर ट्रांसीवर DDM/DOM ऑप्टिकल डायग्नोस्टिक्स का समर्थन करता है जो वर्तमान परिचालन स्थितियों के बारे में रीयल-टाइम डायग्नोस्टिक जानकारी प्रदान करता है।
यह पूरी तरह से SFF-8431 और SFF-8472 मल्टी सोर्स एग्रीमेंट (MSA), RoHS, 32G फाइबर चैनल (28.05 Gbps), 16G फाइबर चैनल (14.025Gbps), 8G फाइबर चैनल (8.5 Gbps) विनिर्देशों के अनुरूप है।
विनिर्देश
| उत्पाद | 32GFC एलडब्ल्यू | भाग संख्या | GTS-L13B2-10DC |
| बनाने का कारक | एसएफपी28 | अधिकतम डेटा दर | 28.05जीबीपीएस |
| वेवलेंथ | 1310एनएम | अधिकतम केबल दूरी | 10 किमी |
| योजक | डुप्लेक्स एलसी | मीडिया | mmf, |
| ट्रांसमीटर प्रकार | डीएफबी | रिसीवर प्रकार | नत्थी करना |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | बिजली की आपूर्ति वर्तमान | <400mA |
| TX पावर | -7 ~ 2dBm | रिसीवर संवेदनशीलता | <-11.6dBm |
| विलुप्त होने का अनुपात | > 4dB | रिसीवर अधिभार | <2डीबीएम |
| तापमान की रेंज | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) | गारंटी | 3 वर्ष |
| ओईएम / ओडीएम | समर्थित | डिजिटल डायग्नोस्टिक मॉनिटरिंग | सहायता |
विशेषताएँ
आवेदन पत्र
ऑप्टिकल और विद्युत लक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर | |||||||
| केंद्र तरंग दैर्ध्य | c | 1270 | 1310 | 1350 | एनएम | ||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | ||||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | - | डीबी | |||
| औसत आउटपुट पावर | पीबाहर | -7 | 2 | डी बी एम | 1 | ||
| विलुप्त होने का अनुपात | एर | 4 | डीबी | ||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 180 | 850 | एमवी | 2 | ||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | ||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | |||
| सक्षम करना | 0 | 0.8 | वी | ||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | |||
| सामान्य | 0 | 0.8 | वी | ||||
| रिसीवर | |||||||
| केंद्र तरंग दैर्ध्य | c | 1260 | 1600 | एनएम | |||
| रिसीवर संवेदनशीलता | -11.6 | डी बी एम | 3 | ||||
| रिसीवर अधिभार | 2 | डी बी एम | 3 | ||||
| लॉस डी-एसर्ट | लॉसडी | -15 | डी बी एम | ||||
| लॉस एसर्ट | लॉसए | -30 | डी बी एम | ||||
| एलओएस हिस्टैरिसीस | 0.5 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वीबाहर | 300 | 900 | एमवी | 4 | ||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | |||
| कम | 0.8 | वी | |||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 231-1 परीक्षण पैटर्न @25.08Gps, BER 1×10-6 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
अनुकूलता
Gigaopto के सभीGTS-L13B2-10DCऑप्टिकल ट्रांसीवर मॉड्यूल ओपन सोर्स हैं, मुख्यधारा के उपकरणों के साथ पूरी तरह से संगत होने के लिए कोडित किया जा सकता है, कृपया अधिक उत्पादों की संगतता के लिए निम्नलिखित फॉर्म देखें, कृपया हमसे संपर्क करने में संकोच न करें।
| संगत संगत ब्रांड/भाग संख्या | |||
| ब्रैंड | भाग संख्या | ब्रैंड | भाग संख्या |
| गिगाओप्टो | GTS-L13B2-10DC | QLogic | एसएफपी 32-एलआर-एसपी-सी |
| सिस्को | डीएस-एसएफपी-एफसी32जी-एलडब्ल्यू | जरी वस्त्र | एक्सबीआर-000238 |
