उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 32GFC SW ट्रांसीवर | बनाने का कारक: | एसएफपी28 |
|---|---|---|---|
| डेटा दर (जीबीपीएस): | 28.05जीबीपीएस | वेवलेंथ: | 850nm |
| दूरी: | 100 मीटर | ऑप्टिकल घटक: | वीसीएसईएल/पिन |
| इंटरफेस: | दोहरी एलसी | कीवर्ड: | 32G फाइबर चैनल, 32G SW 100m ट्रांसीवर मॉड्यूल |
| प्रमुखता देना: | 32GFC SFP28 ट्रांसीवर मॉड्यूल,850nm SFP28 ट्रांसीवर मॉड्यूल,32G फाइबर चैनल: |
||

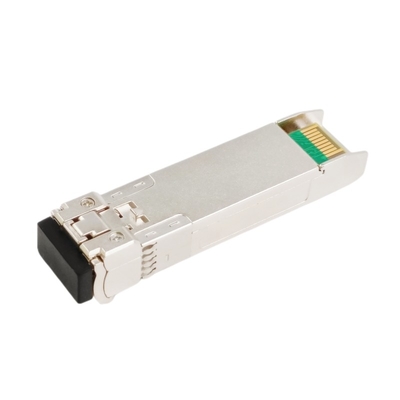

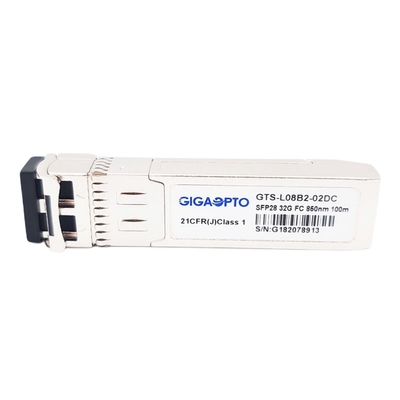

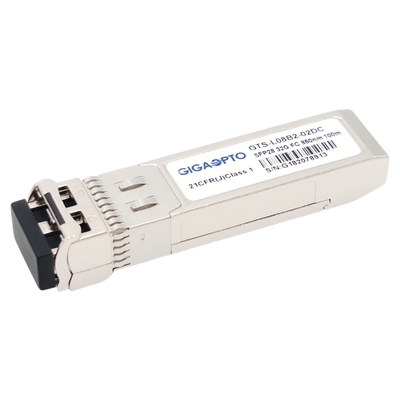

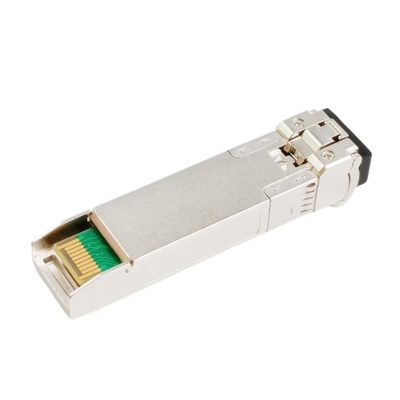

स्टोरेज एरिया नेटवर्क के लिए 32GFC SW 100m ट्रांसीवर
विवरण
यह 32GFC SW ट्रांससीवर्स 8G/16G/32G फाइबर चैनल (8GFC/16GFC/32GFC) कम पहुंच वाले अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।
एक विश्वसनीय 850nm VCSEL लेजर ट्रांसमीटर के साथ विशेष रुप से प्रदर्शित, एक उच्च संवेदनशील पिन फोटोडायोड एक ट्रांस-प्रतिबाधा preamplifier (TIA) और MCU नियंत्रण इकाई के साथ एकीकृत है, एक अधिकतम पहुंच OM3 फाइबर का उपयोग करके 70m और OM4 का उपयोग करके 100m तक हो सकती है। सभी मॉड्यूल कक्षा I लेजर को संतुष्ट करते हैं। सुरक्षा आवश्यकताओं।यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP + 20-पिन कनेक्टर के साथ है।
यह 32G FC SW FC-PI-6, SFF-8472 Rev 12.2 के अनुरूप है, और SFF-8432 और SFF-8431 Rev. 4.1 के लागू भागों के साथ संगत है।
विनिर्देश
| बनाने का कारक | एसएफपी28 | अधिकतम डेटा दर | 28.05जीबीपीएस |
| ठेठवेवलेंथ | 850nm | मैक्सहस्तांतरण | 100 मीटर |
| योजकटाइप | दोहरी एलसी | मीडियाटाइप | mmf, |
| ट्रांसमीटर प्रकार | वीसीएसईएल 850 एनएम | रिसीवर प्रकार | नत्थी करना |
| TX पावर | -8.4 ~ 2.4dBm | रिसीवर संवेदनशीलता | <-10dBm |
| विलुप्त होने का अनुपात | >2.0 डीबी | अधिभार | > 2.4 डीबीएम |
| ऑपरेटिंगतापमान | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) | गारंटीसमय | 3 वर्ष |
| डीडीएमआई | समर्थित | प्रोटोकॉल | एमएसए आज्ञाकारी |
| बिजली की खपत | <1W | ओईएम | समर्थित |
विशेषताएँ
आवेदन पत्र
ऑप्टिकल और विद्युत लक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर | |||||||
| केंद्र तरंग दैर्ध्य | c | 840 | 850 | 860 | एनएम | ||
| वर्णक्रमीय चौड़ाई (आरएमएस) | मैं | 0.6 | एनएम | ||||
| साइड-मोड दमन अनुपात | एसएमएसआर | - | - | - | डीबी | ||
| औसत आउटपुट पावर | पीबाहर | -8.4 | 2.4 | डी बी एम | 1 | ||
| विलुप्त होने का अनुपात | एर | 2.0 | डीबी | ||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 180 | 950 | एमवी | 2 | ||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | ||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | |||
| सक्षम करना | 0 | 0.8 | वी | ||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | |||
| सामान्य | 0 | 0.8 | वी | ||||
| रिसीवर | |||||||
| केंद्र तरंग दैर्ध्य | c | 840 | 850 | 860 | एनएम | ||
| रिसीवर संवेदनशीलता | -10 | डी बी एम | 3 | ||||
| रिसीवर अधिभार | 2.4 | डी बी एम | 3 | ||||
| लॉस डी-एसर्ट | लॉसडी | -13 | डी बी एम | ||||
| लॉस एसर्ट | लॉसए | -30 | डी बी एम | ||||
| एलओएस हिस्टैरिसीस | 0.5 | 4 | डीबी | ||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वीबाहर | 500 | 700 | 900 | एमवी | 4 | |
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | |||
| कम | 0.8 | वी | |||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को MMF में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. एक पीआरबीएस 231-1 परीक्षण पैटर्न @28.05Gbps, बीईआर ≤1E-6 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
अनुकूलता
Gigaopto के ऑप्टिकल ट्रांसीवर सभी प्रमुख स्विच ब्रांडों के साथ 100% संगत हैं और OEM उपकरणों को नुकसान नहीं पहुंचाएंगे।
हमारे उत्पादों की गुणवत्ता और अनुकूलता सुनिश्चित करने के लिए, ग्राहकों को डिलीवरी से पहले संबंधित उपकरणों पर प्रत्येक उत्पाद का सावधानीपूर्वक परीक्षण किया जाता है।
इस GTS-L08B2-02DC संगतता के लिए, कृपया P/N पत्राचार तालिका देखें।यदि आप जिस ब्रांड और पार्ट नंबर की तलाश कर रहे हैं, वह नीचे सूचीबद्ध नहीं है, तो कृपया हमें बताएं और हमें आपको अधिक विवरण प्रदान करने में खुशी होगी।
| संगत संगत ब्रांड/भाग संख्या | |||
| ब्रैंड | भाग संख्या | ब्रैंड | भाग संख्या |
| गिगाओप्टो | GTS-L08B2-02DC | QLogic | एसएफपी 32-एसआर-एसपी-सी |
| सिस्को | DS-SFP-FC32G-SW | जरी वस्त्र | एक्सबीआर-000212 |
