उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 10GFC SFP LW | अधिकतम गति (जीबीपीएस): | 10.518 जीबीपीएस |
|---|---|---|---|
| वेवलेंथ: | 1310एनएम | हस्तांतरण: | 10 किमी |
| ऑप्टिकल घटक: | डीएफबी/पिन | इंटरफेस: | दोहरी एलसी |
| डीडीएमआई: | का समर्थन किया | तापमान: | -5 से 85 डिग्री सेल्सियस (23 से 185 डिग्री फारेनहाइट) |
| कीवर्ड: | 10GFC SFP+ ट्रांसीवर 10km | ||
| प्रमुखता देना: | 10G FC फाइबर चैनल,SFP + FC फाइबर चैनल,FC फाइबर चैनल ट्रांसीवर |
||

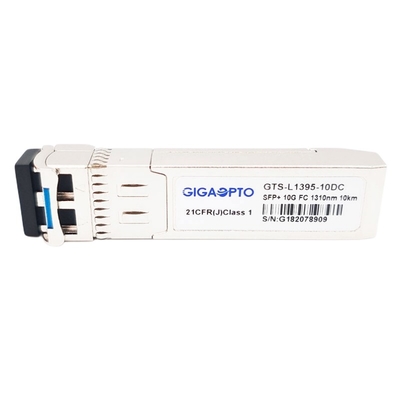

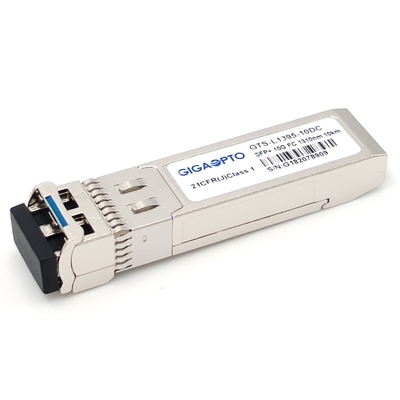

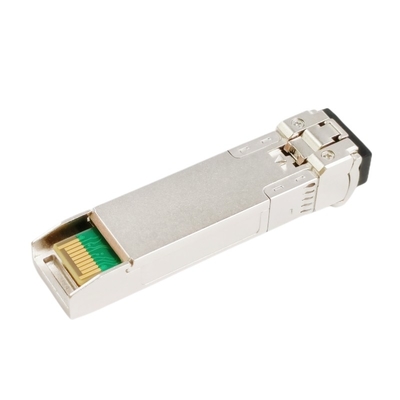

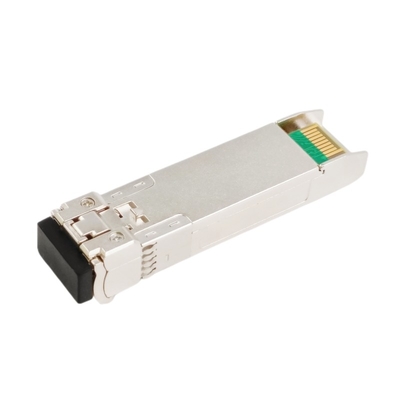

10GFC फाइबर चैनल SFP + 1310nm 10km DOM LC SMF
विवरण
गिगाओप्टो काGTS-L1395-10DCट्रांसीवर में डुप्लेक्स एलसी ऑप्टिकल कनेक्टर में एक अत्यधिक विश्वसनीय 1310 एनएम डीएफबी ट्रांसमीटर और पिन फोटो-डिटेक्टर है। इसका अधिकतम संचरण जी.652 सिंगल मोड फाइबर (एसएमएफ) पर 10 किमी तक पहुंच सकता है।
इसे 10Gbps सीरियल अनुप्रयोगों जैसे SONET OC192/SDH STM64, 10Gigabit ईथरनेट और 10Gbps फाइबर चैनल अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है।यह सिंगल +3.3V बिजली की आपूर्ति के साथ संचालित होता है।ट्रांसीवर 10Gbps SFP+ मल्टी-सोर्स एग्रीमेंट (MSA) के अनुरूप है।
डिजिटल डायग्नोस्टिक्स फ़ंक्शन 2-वायर सीरियल इंटरफ़ेस के माध्यम से उपलब्ध हैं, जैसा कि SFF-8472 में निर्दिष्ट है, जो डिवाइस ऑपरेटिंग मापदंडों जैसे ट्रांसीवर तापमान, लेजर बायस करंट, ट्रांसमिटेड ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर और ट्रांसीवर सप्लाई वोल्टेज तक रीयल-टाइम एक्सेस की अनुमति देता है। .
सभी मॉड्यूल कक्षा 1 के लेजर उत्पाद हैं जो FDA/CDRH और IEC-60825 मानकों का अनुपालन करते हैं।
विनिर्देश
| बनाने का कारक | एसएफपी+ | अधिकतम डेटा दर | 10.51875 जीबीपीएस |
| वेवलेंथ | 1310एनएम | अधिकतम केबल दूरी | 10 किमी |
| योजक | डुप्लेक्स एलसी | मीडिया | एसएमएफ |
| ट्रांसमीटर प्रकार | डीएफबी 1310एनएम | रिसीवर प्रकार | नत्थी करना |
| TX पावर | -6 ~ 0 डीबीएम | रिसीवर संवेदनशीलता | <-14.4dBm |
| तापमान की रेंज | -5 से 85 डिग्री सेल्सियस (23 से 185 डिग्री फारेनहाइट) | गारंटी | 3 वर्ष |
| ओईएम / ओडीएम | समर्थित | डोम | समर्थित |
| प्रोटोकॉल | CE, कक्षा 1 FDA और IEC60825-1 लेजर सुरक्षा अनुपालन, RoHS, SFF-8431, SFP MSA | ||
| समर्थित अनुप्रयोग |
10GBASE-LR/10GBASE-LW ईथरनेट 10G फाइबर चैनल 10GbE डेटा सेंटर स्विच और राउटर |
||
विशेषताएँ
आवेदन पत्र
ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1270 | 1310 | 1350 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | - | डीबी | ||||
| औसत आउटपुट पावर | पीबाहर | -6.0 | 0 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 3.5 | डीबी | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 180 | 850 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1260 | 1600 | एनएम | ||||
| रिसीवर संवेदनशीलता | -14.4 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | 0.5 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -16 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -30 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 0.5 | डीबी | ||||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वीबाहर | 300 | 900 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणी :
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 231-1 परीक्षण पैटर्न @10312Mbps, BER 1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
अनुकूलता
Gigaopto 100G तक के ऑप्टिकल ट्रांसीवर की एक पूरी श्रृंखला का निर्माण और स्टॉक करता है।हमारे सभी ऑप्टिकल ट्रांसीवर मॉड्यूल लक्ष्य स्विच वातावरण के साथ संगतता के लिए गुणवत्ता-परीक्षण किए गए हैं और सिस्को, ब्रोकेड, एचपी, जुनिपर, हुआवेई, अल्काटेल-ल्यूसेंट, एक्सट्रीम, अरिस्टा, फोर्स 10, डी-लिंक जैसे प्रमुख ब्रांडों के साथ 100% संगत हैं। , 3Com, आदि और 3 साल की वारंटी प्रदान करते हैं।
इसके लिए GTS-L0895-10DC, कृपया P/N पत्राचार तालिका देखें।यदि आपको अधिक अनुकूलता की आवश्यकता है, तो कृपया हमें बताने में संकोच न करें।
| संगत संगत ब्रांड/भाग संख्या | |||
| ब्रैंड | भाग संख्या | ब्रैंड | भाग संख्या |
| गिगाओप्टो | GTS-L1395-10DC | सिस्को | डीएस-एसएफपी-एफसी10जी-एलडब्ल्यू |
| जुनिपर | एक्सबीआर-000217 | ||
