उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | 10GFC ट्रांसीवर | बैंडविड्थ (जीबीपीएस): | 1.0625-10.518Gbps |
|---|---|---|---|
| वेवलेंथ: | 850nm | अधिकतम संचरण: | OM3 से 300 मी या OM4 से 400 मी |
| एलडी/पीडी: | वीसीएसईएल/पिन | योजक: | डुप्लेक्स एलसी |
| तापमान: | कॉम | डीडीएम: | हाँ |
| कीवर्ड: | 10GFC SFP + SW ट्रांसीवर, 10G फाइबर चैनल 300m 850nm | ||
| प्रमुखता देना: | डोम फाइबर चैनल मॉड्यूल,300 मीटर फाइबर चैनल मॉड्यूल,10 जी फाइबर चैनल: |
||

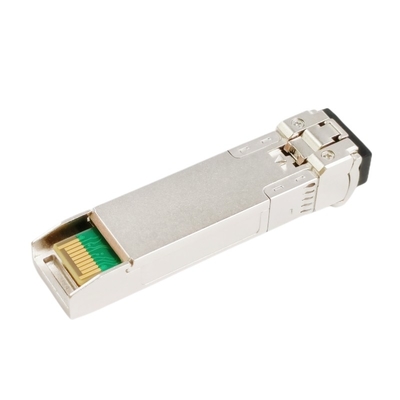

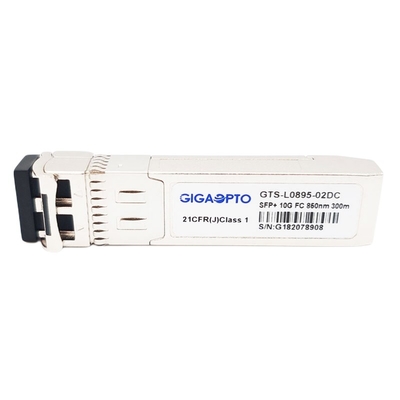

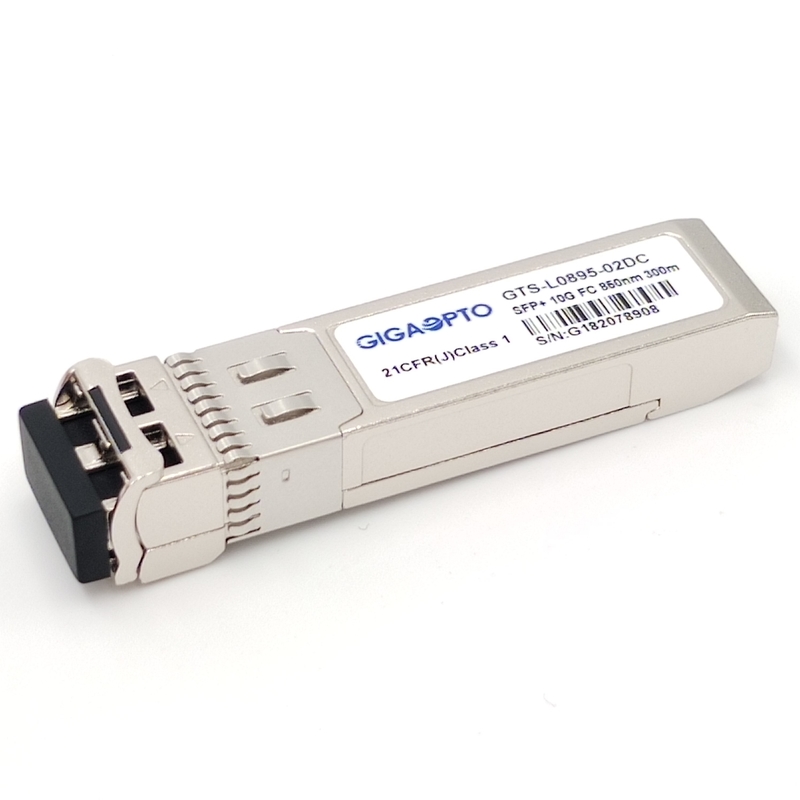

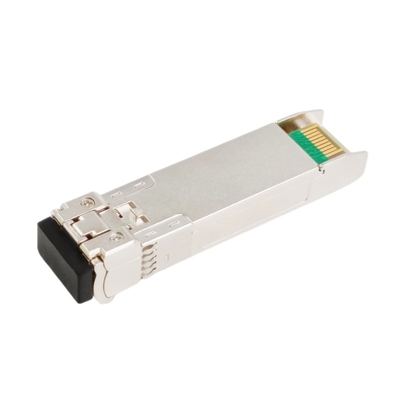

फाइबर चैनल एलसी डोम के लिए 10 जीएफसी एसडब्ल्यू 850 एनएम 300 मीटर ट्रांसीवर:
विवरण
Gigaopto के GTS-L0895-02DC ट्रांसीवर में अत्यधिक विश्वसनीय 850nm VCSEL ट्रांसमीटर और डुप्लेक्स LC ऑप्टिकल कनेक्टर में पिन फोटो-डिटेक्टर है।
यह हॉट-प्लग करने योग्य 10GFC SW ट्रांसीवर 1.0625-10.518Gbps डेटा दर और 10G फाइबर चैनल (10.52Gbps), 8G फाइबर चैनल (8.5Gbps), 4G फाइबर चैनल (4.25Gbps), 2G फाइबर चैनल (2.125Gbps) जैसे अनुप्रयोगों का समर्थन करता है। 1G फाइबर चैनल (1.0625Gbps)। यह बहुउद्देश्यीय मॉड्यूल है जिसका उपयोग आज के नेटवर्किंग के विभिन्न स्थानों में किया जाता है।नतीजतन, सबसे लोकप्रिय एप्लिकेशन डेटा सेंटर में स्टोरेज एरिया नेटवर्किंग (सैन) एप्लिकेशन, बैकबोन पर डेटा सेंटर फाइबर चैनल इंटरकनेक्शन, एंटरप्राइज नेटवर्क सैन इंटरकनेक्शन और अन्य ऑप्टिकल लिंक हैं।
यह DDM / DOM ऑप्टिकल डायग्नोस्टिक्स का समर्थन करता है, जो ट्रांसीवर तापमान, लेजर बायस करंट, ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर और ट्रांसीवर सप्लाई वोल्टेज की वास्तविक समय की निगरानी प्रदान करता है।
सभी मॉड्यूल एफडीए/सीडीआरएच और आईईसी-60825 मानकों के अनुरूप कक्षा 1 के लेजर उत्पाद हैं।
विनिर्देश
| बनाने का कारक | एसएफपी+ | डेटा गति | 1.0625-10.518 जीबीपीएस |
| वेवलेंथ | 850nm | अधिकतम केबल दूरी | OM3 से 300 मी या OM4 से 400 मी |
| योजक | डुप्लेक्स एलसी | मीडिया | mmf, |
| ट्रांसमीटर प्रकार | वीसीएसईएल 850 एनएम | रिसीवर प्रकार | नत्थी करना |
| TX पावर | -6 ~ -1 डीबीएम | रिसीवर संवेदनशीलता | <-11.1dBm |
| विलुप्त होने का अनुपात | >3.5 डीबी | अधिभार | > 0.5 डीबीएम |
| बिजली बजट (डीबी) | 4.1dB | डीडीएम/डोम | समर्थित |
| तापमान की रेंज | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) | गारंटी | 3 वर्ष |
| ओईएम / ओडीएम | समर्थित | वज़न | 30 ग्राम |
| प्रोटोकॉल | CE, कक्षा 1 FDA और IEC60825-1 लेजर सुरक्षा अनुपालन, RoHS, SFF-8431, SFP MSA | ||
| समर्थित अनुप्रयोग | 10जी फाइबर चैनल (10.518 जीबीपीएस), 8जी फाइबर चैनल (8.5 जीबीपीएस), 4जी फाइबर चैनल (4.25 जीबीपीएस), 2जी फाइबर चैनल (2.125 जीबीपीएस), 1जी फाइबर चैनल (1.0625 जीबीपीएस) | ||
विशेषताएँ
आवेदन पत्र
ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||||
| ट्रांसमीटर | ||||||||||
| केंद्र तरंग दैर्ध्य | c | 840 | 850 | 860 | एनएम | |||||
| वर्णक्रमीय चौड़ाई (आरएमएस) | मैं | 0.45 | एनएम | |||||||
| साइड-मोड दमन अनुपात | एसएमएसआर | - | - | - | डीबी | |||||
| औसत आउटपुट पावर | पीबाहर | -6.0 | -1.0 | डी बी एम | 1 | |||||
| विलुप्त होने का अनुपात | एर | 3.5 | डीबी | |||||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 180 | 950 | एमवी | 2 | |||||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||||
| सक्षम करना | 0 | 0.8 | वी | |||||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||||
| सामान्य | 0 | 0.8 | वी | |||||||
| रिसीवर | ||||||||||
| केंद्र तरंग दैर्ध्य | c | 840 | 850 | 860 | एनएम | |||||
| रिसीवर संवेदनशीलता | -10.0 | डी बी एम | 3 | |||||||
| रिसीवर अधिभार | 0.5 | डी बी एम | 3 | |||||||
| लॉस डी-एसर्ट | लॉसडी | -12 | डी बी एम | |||||||
| लॉस एसर्ट | लॉसए | -22 | डी बी एम | |||||||
| एलओएस हिस्टैरिसीस | 0.5 | 4 | डीबी | |||||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वीबाहर | 500 | 700 | 900 | एमवी | 4 | ||||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||||
| कम | 0.8 | वी | ||||||||
टिप्पणी :
1. ऑप्टिकल पावर को MMF में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 231-1 परीक्षण पैटर्न @10312Mbps, BER 1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
अनुकूलता
Gigaopto के सभी ट्रांसीवर मानक-आधारित और MSA (मल्टी-सोर्स एग्रीमेंट) के अनुरूप हैं, और उच्चतम स्तर के प्रदर्शन को सुनिश्चित करने के लिए हमारी अपनी सुविधाओं में कड़ाई से परीक्षण और कोडित हैं।हम अंतिम उपयोग की शर्तों के तहत 100% आवेदन परीक्षण करते हैं।
इसके लिए 10GFC मॉड्यूल P/N:GTS-L0895-02DC, कृपया P/N पत्राचार तालिका देखें।अधिक उत्पाद संगतता के लिए, कृपया बेझिझक हमें बताएं।
| संगत संगत ब्रांड/भाग संख्या | |||
| ब्रैंड | भाग संख्या | ब्रैंड | भाग संख्या |
| गिगाओप्टो | GTS-L0895-02DC | सिस्को | DS-SFP-FC10G-SW |
| जुनिपर | एक्सबीआर-000218 | ||
