उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | SFP-8GFC-ZR | अधिकतम दर (जीबीपीएस): | 8.5 जीबीपीएस |
|---|---|---|---|
| वेवलेंथ: | 1550एनएम | अधिकतम पहुंच: | 80 किमी |
| अवयव: | ईएमएल/एपीडी | कनेक्टर/पोलिश: | डुप्लेक्स एलसी / पीसी |
| अस्थायी: | 0 से 70 डिग्री सेल्सियस | पावर-बजट: | 24डीबी |
| कीवर्ड: | 8GFC ZW SFP+ ट्रांसीवर, 8G FC 80km 1550nm | ||
| प्रमुखता देना: | 8GFC फाइबर चैनल मॉड्यूल,80km फाइबर चैनल मॉड्यूल,ZW SFP + ट्रांसीवर |
||

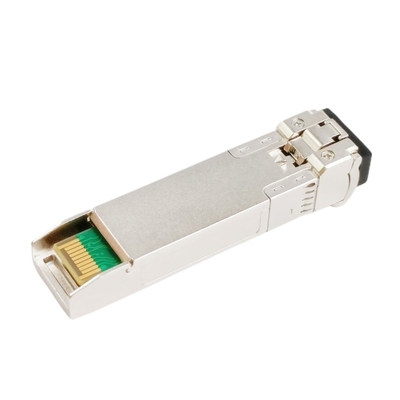

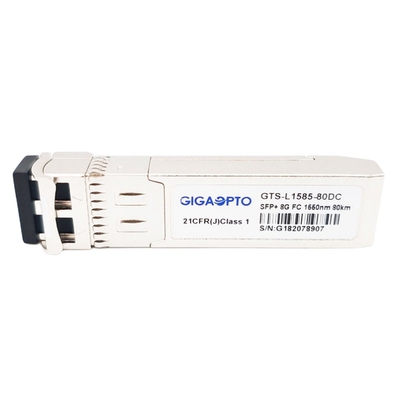

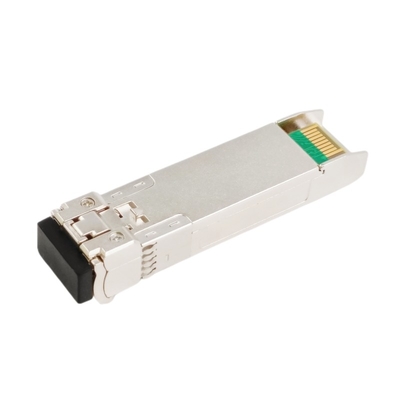

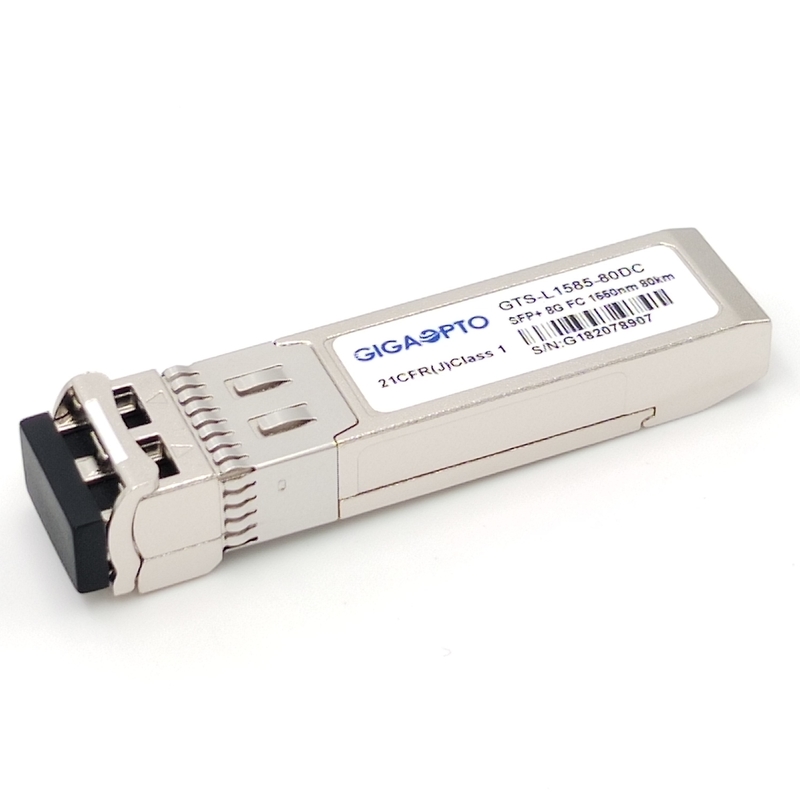

फाइबर चैनल और सैन के लिए 8GFC SFP + 1550nm 80km ऑप्टिकल ट्रांसीवर मॉड्यूल
विवरण
Gigaopto का 8GFC SFP+ ऑप्टिकल ट्रांसीवरGTS-L1585-80DC8Gb / s लंबी तरंग फाइबर चैनल कनेक्टिविटी एप्लिकेशन के लिए डिज़ाइन किया गया है, यह 1550nm तरंग दैर्ध्य का उपयोग करके सिंगल-मोड फाइबर (SMF) पर 80km तक 8.5Gb / s थ्रूपुट प्रदान करता है।
ट्रांसमीटर अनुभाग में एक विश्वसनीय 1550nm कूल्ड EML लेजर शामिल है।और रिसीवर अनुभाग में एक टीआईए के साथ एकीकृत एक पिन फोटोडायोड होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह SFP+ ZW ट्रांसीवर SFP+ मल्टी-सोर्स एग्रीमेंट (MSA) और FCIA FC-PI-4 800-SM-LC-L मानक का पूरी तरह से अनुपालन करता है।
डिजिटल डायग्नोस्टिक्स फ़ंक्शन 2-वायर सीरियल इंटरफ़ेस के माध्यम से उपलब्ध हैं, जैसा कि SFF-8472 में निर्दिष्ट है, जो डिवाइस ऑपरेटिंग मापदंडों जैसे ट्रांसीवर तापमान, लेजर बायस करंट, ट्रांसमिटेड ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर और ट्रांसीवर सप्लाई वोल्टेज तक रीयल-टाइम एक्सेस की अनुमति देता है। .
विनिर्देश
| योग्य क़िस्म | जरी वस्त्र | श्रेणी | फाइबर चैनल एसएफपी |
| भाग संख्या | GTS-L1585-80DC | बिजली बजट | 24डीबीएम |
| प्रपत्र प्रकार | एसएफपी+ | अधिकतम डेटा दर | 8.5जीबी/सेक |
| वेवलेंथ | 1550एनएम | दूरी | 80 किमी @ जी.652 |
| योजक | एलसी रिसेप्टकल | मीडिया | एसएमएफ |
| ट्रांसमीटर प्रकार | ईएमएल | रिसीवर प्रकार | एपीडी |
| बिजली की आपूर्ति की वोल्टेज | 3.3 | बिजली आपूर्ति करें | <450mA |
| TX पावर | 0~5dBm | रिसीवर संवेदनशीलता | <-24dBm |
| विलुप्त होने का अनुपात | >7.0dB | रिसीवर अधिभार | >-7.0dBm |
| तापमान की रेंज | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) | गारंटी | 3 वर्ष |
| ओईएम / ओडीएम | समर्थित | डिजिटल डायग्नोस्टिक | सहायता |
| प्रोटोकॉल | एमएसए आज्ञाकारी | ||
विशेषताएँ
आवेदन पत्र
ऑप्टिकल अभिलक्षण
| पैरामीटर | चिन्ह, प्रतीक | मिनट | ठेठ | मैक्स | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1530 | 1550 | 1565 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | |||||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | - | डीबी | ||||
| औसत आउटपुट पावर | पीबाहर | 0 | 5.0 | डी बी एम | 1 | |||
| विलुप्त होने का अनुपात | एर | 7.0 | डीबी | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 180 | 850 | एमवी | 2 | |||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | |||
|
TX अक्षम |
बंद करना | 2.0 | वीसीसी | वी | ||||
| सक्षम करना | 0 | 0.8 | वी | |||||
|
TX दोष |
दोष | 2.0 | वीसीसी | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | c | 1260 | 1600 | एनएम | ||||
| रिसीवर संवेदनशीलता | -24.0 | डी बी एम | 3 | |||||
| रिसीवर अधिभार | -7.0 | डी बी एम | 3 | |||||
| लॉस डी-एसर्ट | लॉसडी | -25.0 | डी बी एम | |||||
| लॉस एसर्ट | लॉसए | -35 | डी बी एम | |||||
| एलओएस हिस्टैरिसीस | 0.5 | डीबी | ||||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वीबाहर | 300 | 900 | एमवी | 4 | |||
|
लॉस |
उच्च | 2.0 | वीसीसी | वी | ||||
| कम | 0.8 | वी | ||||||
टिप्पणी :
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. PRBS 231-1 परीक्षण पैटर्न @8.5Gbps, BER 1×10-12 के साथ मापा गया।
4. आंतरिक रूप से एसी-युग्मित।
