उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | एसएफपी-8जीएफसी-40 | अधिकतम गति (जीबी / एस): | 8.5जीबी/सेक |
|---|---|---|---|
| वेवलेंथ: | 1310एनएम | अधिकतम दूरी: | 40 किमी |
| योजक: | एलसी पीसी | डीडीएम/डोम: | का समर्थन किया |
| तापमान: | 0 से 70 डिग्री सेल्सियस | ओईएम / ओडीएम: | का समर्थन किया |
| कीवर्ड: | 8 जीएफसी एसएफपी + ईआर 1310 एनएम 40 किमी | ||
| प्रमुखता देना: | 8G फाइबर चैनल ट्रांसीवर,DOM 8G फाइबर चैनल,FC SFP+ |
||

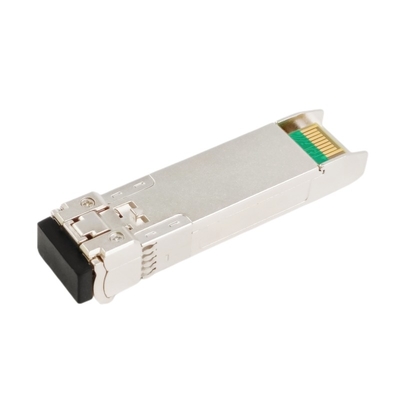

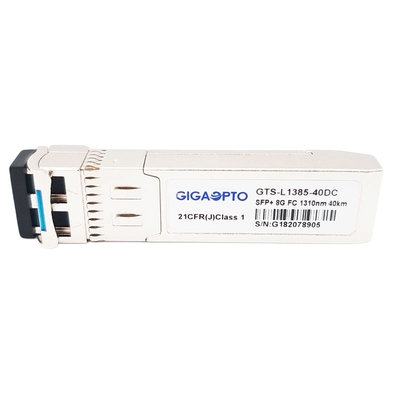

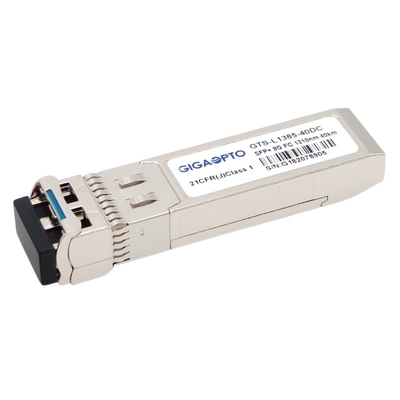

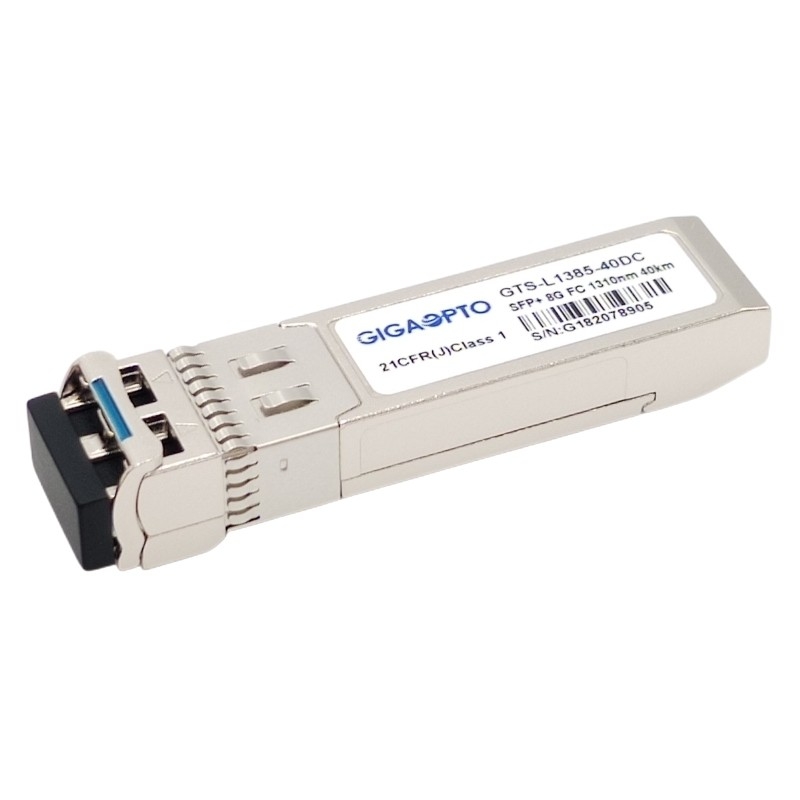

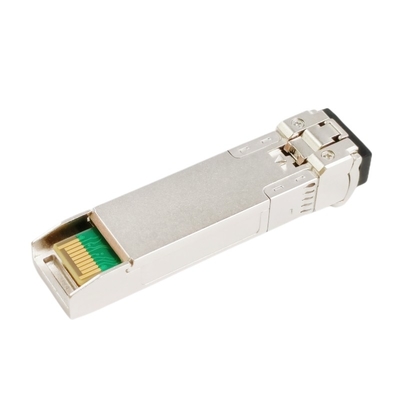

8G फाइबर चैनल (8GFC) ट्रांसीवर मॉड्यूल, ब्रोकेड नेटवर्क SFP-8GFC-40 संगत, हॉट-प्लग करने योग्य
विवरण
SFP-8GFC-40 फाइबर चैनल ट्रांसीवर छोटा फॉर्म फैक्टर प्लग करने योग्य मॉड्यूल है, जिसे 8G फाइबर चैनल (FC) को सपोर्ट करने के लिए डिज़ाइन किया गया है, जो सिंगल मोड फाइबर पर 40km तक स्टोरेज एरिया नेटवर्क (SAN) लिंक के लिए उपयुक्त है।
ट्रांसमीटर अनुभाग में एक विश्वसनीय 1310nm DFB लेजर शामिल है।और रिसीवर अनुभाग में एक टीआईए के साथ एकीकृत एक पिन फोटोडायोड होता है।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
यह ट्रांसीवर SFP+ मल्टी-सोर्स एग्रीमेंट (MSA) और FCIA FC-PI-4 800-SM-LC-L मानक का पूरी तरह से अनुपालन करता है।
डिजिटल ऑप्टिकल मॉनिटरिंग (डीओएम) फ़ंक्शन 2-वायर सीरियल इंटरफ़ेस के माध्यम से उपलब्ध हैं, जैसा कि एसएफएफ -8472 में निर्दिष्ट है, जो ट्रांसीवर तापमान, लेजर पूर्वाग्रह वर्तमान, प्रेषित ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर जैसे डिवाइस ऑपरेटिंग पैरामीटर तक रीयल-टाइम एक्सेस की अनुमति देता है। और ट्रांसीवर आपूर्ति वोल्टेज।
फाइबर चैनल ऑप्टिकल ट्रांसीवर सीई / एफसीसी / आरओएचएस अनुरूप है।
विनिर्देश
| प्रोडक्ट का नाम | एसएफपी-8जीएफसी-40 | श्रेणी | फाइबर चैनल एसएफपी |
| पैकेजिंग | एसएफपी+ | बैंडविड्थ | 1.06Gbps ~ 8.5Gbps |
| केंद्र तरंग दैर्ध्य | 1310एनएम | हस्तांतरण | 40 किमी |
| इंटरफेस | डुप्लेक्स एलसी रिसेप्टकल | केबल प्रकार | जी.652 एसएमएफ |
| ट्रांसमीटर प्रकार | डीएफबी लेजर | रिसीवर प्रकार | नत्थी करना |
| TX आउटपुट पावर (डीबीएम) | 1~4dBm | रिसीवर संवेदनशीलता | <-15dBm |
| निदान | सहायता | ओईएम / ओडीएम | सहायता |
| तापमान की रेंज | 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट) | गारंटी | 3 वर्ष |
| प्रोटोकॉल | एमएसए आज्ञाकारी | ||
विशेषताएँ
अनुप्रयोग
प्रदर्शन विनिर्देश - विद्युत
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | टाइप करें। | मैक्स | इकाई | टिप्पणियाँ | |||||
| ट्रांसमीटर | |||||||||||
| सीएमएल इनपुट्स (डिफरेंशियल) | विन | 150 | 1200 | एमवीपीपी |
एसी युग्मित आदानों |
||||||
|
इनपुट एसी कॉमन मोड वोल्टेज |
0 | 25 | एमवी | आरएमएस | |||||||
|
इनपुट उपस्थिति (अंतर) |
ज़िन | 85 | 100 | 115 | ओम |
रिन > 100 kohms @ डीसी |
|||||
|
डिफरेंशियल इनपुट एस पैरामीटर |
एसडीडी1 1 | - | - | -10 | डीबी | ||||||
|
आम से अंतर मोड रूपांतरण |
एससीडी1 1 | - | - | -10 | डीबी | ||||||
|
Tx_DISABLE इनपुट वोल्टेज - उच्च |
वी | ||||||||||
| 2 | 3.45 | ||||||||||
|
Tx_DISABLE इनपुट वोल्टेज - कम |
वी | ||||||||||
| 0 | 0.8 | ||||||||||
|
Tx_FAULT आउटपुट वोल्टेज - उच्च |
वीसीसी+0.3 | वी |
आयो = 400µ ए;मेज़बान वीसीसी |
||||||||
| 2 | |||||||||||
|
Tx_FAULT आउटपुट वोल्टेज - कम |
0.5 | वी | आयो = -4.0mA | ||||||||
| 0 | |||||||||||
| रिसीवर | |||||||||||
|
सीएमएल आउटपुट (अंतर) |
700 | एमवीपीपी |
एसी युग्मित आउटपुट |
||||||||
| वाउट | 350 | ||||||||||
|
आउटपुट एसी कॉमन मोड वोल्टेज |
0 | 15 | एमवी | आरएमएस | |||||||
|
आउटपुट प्रतिबाधा (अंतर) |
ज़ाउट | 90 | 100 | 110 | ओम | ||||||
|
डिफरेंशियल आउटपुट एस पैरामीटर |
एसडी22 | - | - | -10 | डीबी | ||||||
|
Rx_LOS आउटपुट वोल्टेज - उच्च |
2 | वीसीसी+0.3 | वी |
लो = 400µ ए;मेज़बान वीसीसी |
|||||||
|
Rx_LOS आउटपुट वोल्टेज - कम |
0 | 0.8 | वी | लो = -4.0mA | |||||||
| MOD_DEF ( 2:0) | वोह | 2.5 | वी | सीरियल आईडी के साथ | |||||||
| वॉल्यूम | 0 | 0.5 | वी | ||||||||
प्रदर्शन विनिर्देश - ऑप्टिकल
| पैरामीटर | चिन्ह, प्रतीक | न्यूनतम। | ठेठ | मैक्स। | इकाई | ||||
| 9µm कोर व्यास SMF समर्थित दूरी | 40 | किमी | |||||||
| डेटा गति | 0.614 | 8.5 | जीबीपीएस | ||||||
| ट्रांसमीटर | |||||||||
| केंद्र तरंग दैर्ध्य | सी | 1290 | 1310 | 1330 | एनएम | ||||
| वर्णक्रमीय चौड़ाई (-20dB) | मैं | 1 | एनएम | ||||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | ||||||
| औसत आउटपुट पावर | पीबाहर | 1 | 4 | डी बी एम | |||||
| विलुप्त होने का अनुपात | एर | 3.5 | डीबी | ||||||
| ऑफ ट्रांसमीटर की औसत शक्ति | पीबंद | -30 | डी बी एम | ||||||
| इनपुट अंतर प्रतिबाधा | जेडमें | 90 | 100 | 110 | मैं | ||||
| TX अक्षम | बंद करना | 2.0 | वीसीसी+0.3 | वी | |||||
| सक्षम करना | 0 | 0.8 | |||||||
| TX दोष | दोष | 2.0 | वीसीसी+0.3 | वी | |||||
| सामान्य | 0 | 0.8 | |||||||
| TX मुखर समय अक्षम करें | t_off | - | - | 10 | हम | ||||
| TX_DISABLE नकारात्मक समय | टी_ऑन | - | - | 1 | एमएस | ||||
| TX_BISABLE रीसेट शुरू करने का समय | t_reset | 10 | - | - | हम | ||||
|
आरंभ करने का समय, शामिल करें TX_FAULT . का रीसेट |
- | - | 300 | एमएस | |||||
| t_init | |||||||||
| TX_FAULT गलती से अभिकथन तक | t_fault | - | - | 100 | हम | ||||
| कुल घबराना | टीजे | - | - | 0.28 | यूआई (पीपी) | ||||
| डेटा निर्भर जिटर | डीडीजे | - | - | 0.1 | यूआई (पीपी) | ||||
| असंबद्ध घबराना | यूजे | - | - | 0.023 | आरएमएस | ||||
| रिसीवर | |||||||||
| केंद्र तरंग दैर्ध्य | मैं | 1260 | 1565 | एनएम | |||||
| संवेदनशीलता | पीमिनट | -15 | डी बी एम | ||||||
| रिसीवर अधिभार | पीमैक्स | 0.5 | डी बी एम | ||||||
| ऑप्टिकल रिटर्न लॉस | ओआरएल | -12 | डीबी | ||||||
| लॉस डी-एसर्ट | लॉसडी | -18 | डी बी एम | ||||||
| लॉस एसर्ट | लॉसए | -30 | डी बी एम | ||||||
| लॉस | उच्च | 2.0 | वीसीसी+0.3 | वी | |||||
| कम | 0 | 0.8 | |||||||
यांत्रिक निर्दिष्टीकरण
